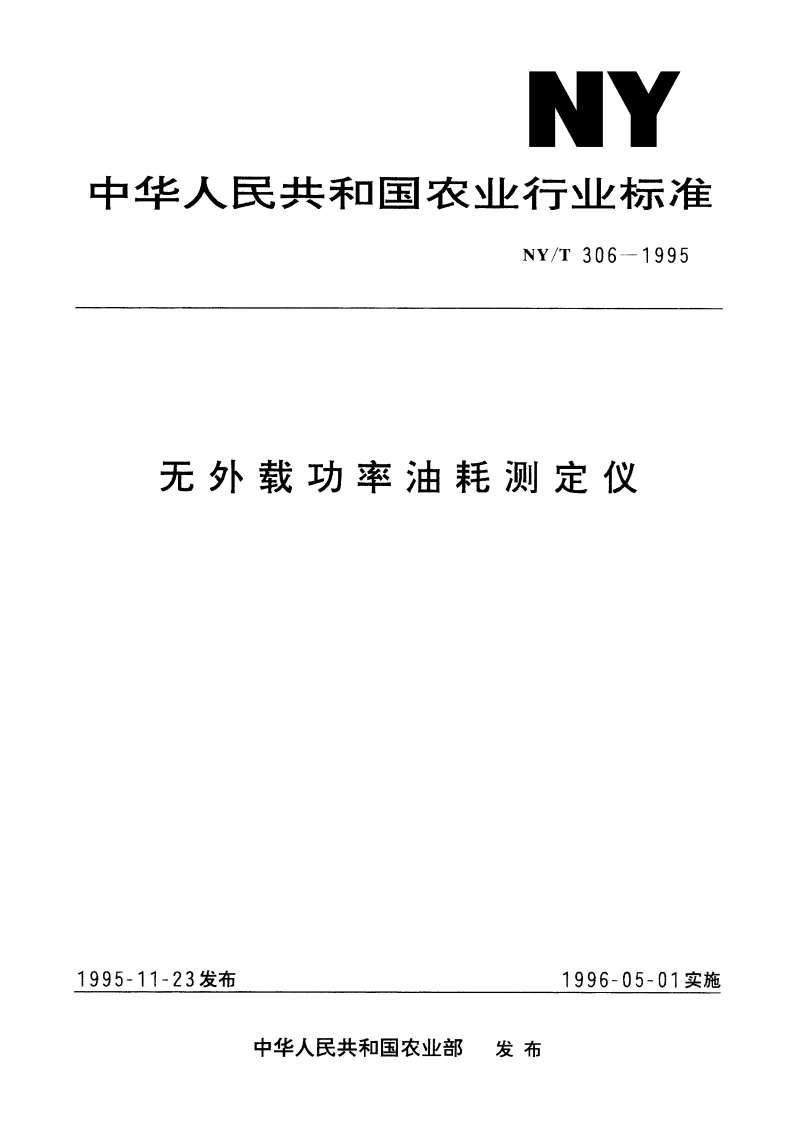

无外载功率油耗测定仪 NYT 306-1995.pdf

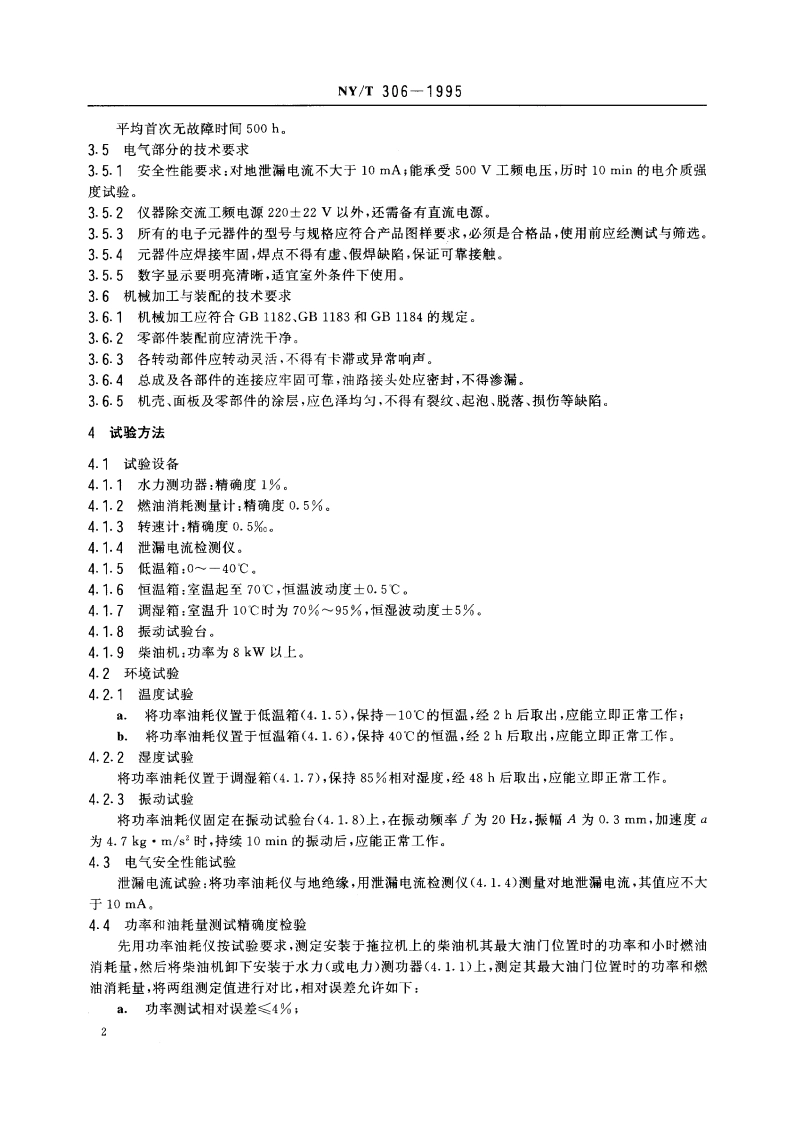

NY/T306-1995平均首次无故障时间500h。3.5电气部分的技术要求3.5.1安全性能要求：对地泄漏电流不大于10mA:能承受500V工频电压，历时10min的电介质强度试验。3.5.2仪器除交流工频电源220士22V以外，还需备有直流电源。3.5.3所有的电子元器件的型号与规格应符合产品图样要求，必须是合格品，使用前应经测试与筛选。3.5.4元器件应焊接牢固，焊点不得有虚、假焊缺陷，保证可靠接触。3.5.5数字显示要明亮清晰，适宜室外条件下使用。3.6机械加工与装配的技术要求3.6.1机械加工应符合GB1182、GB1183和GB1184的规定。3.6.2零部件装配前应清洗干净。3.6.3各转动部件应转动灵活，不得有卡滞或异常响声。3.6.4总成及各部件的连接应牢固可靠，油路接头处应密封，不得渗漏。3.6.5机壳、面板及零部件的涂层，应色泽均匀，不得有裂纹、起泡、脱落、损伤等缺陷。4试验方法4.1试验设备4.1.1水力测功器：精确度1%。4.1.2燃油消耗测量计：精确度0.5%。4.1.3转速计：精确度0.5%。4.1.4泄漏电流检测仪。4.1.5低温箱：0一40。4.1.6恒温箱：室温起至70，恒温波动度士0.5。4.1.7调湿箱：室温升10时为70%95%，恒湿波动度士5%。4.1.8振动试验台。4.1.9柴油机：功率为8kW以上。4.2环境试验4.2.1温度试验a.将功率油耗仪置于低温箱(4.1.5)，保持一10的恒温，经2h后取出，应能立即正常工作；b.将功率油耗仪置于恒温箱(4.1.6)，保持40的恒温，经2h后取出，应能立即正常工作，4.2.2湿度试验将功率油耗仪置于调湿箱(4.1.7)，保持85%相对湿度，经48h后取出，应能立即正常工作。4.2.3振动试验将功率油耗仪固定在振动试验台(4.1.8)上，在振动颜率f为20Hz,振幅A为0.3mm,加速度a为4.7kgm/s2时，持续10min的振动后，应能正常工作。4.3电气安全性能试验泄漏电流试验：将功率油耗仪与地绝缘，用泄漏电流检测仪(4,1.4)测量对地泄漏电流，其值应不大于10mA4.4功率和油耗量测试精确度检验先用功率油耗仪按试验要求，测定安装于拖拉机上的柴油机其最大油门位置时的功率和小时燃油消耗量，然后将柴油机卸下安装于水力（或电力）测功器(4.1.1)上，测定其最大油门位置时的功率和燃油消耗量，将两组测定值进行对比，相对误差允许如下：a.功率测试相对误差4%：2
