异形涤纶短纤维 FZT 52030-2014.pdf

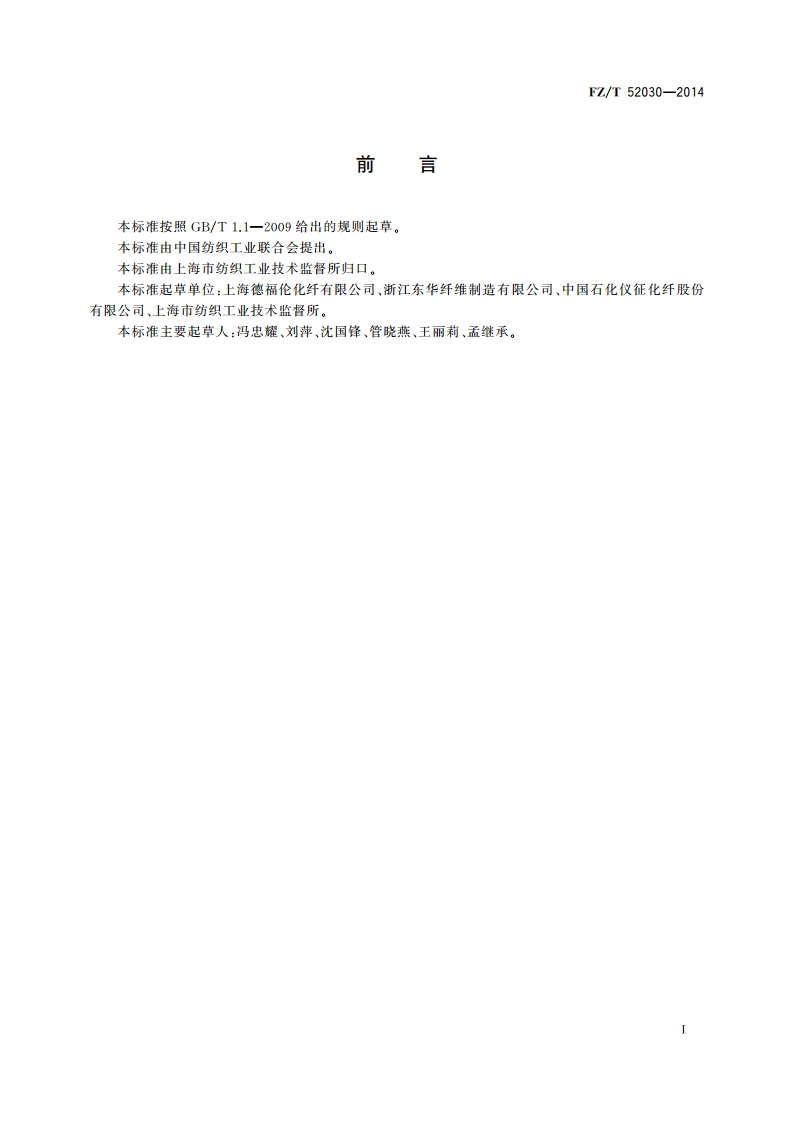

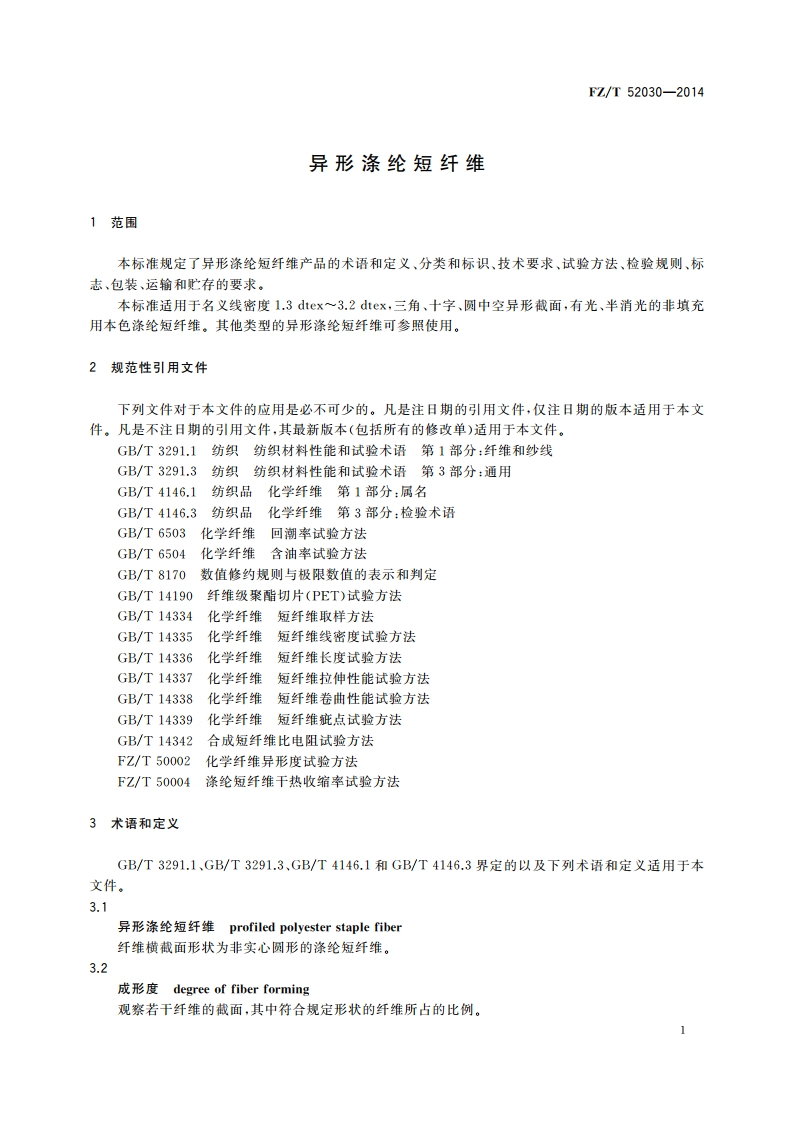

F7/T52030-2014前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。本标准起草单位：上海德福伦化纤有限公司、浙江东华纤维制造有限公司、中国石化仪征化纤股份有限公司、上海市纺织工业技术监督所。本标准主要起草人：冯忠耀、刘萍、沈国锋、管晓燕、王丽莉、孟继承。IF7/T52030-2014表1（续）1.3 dtex2.2 dtex2.2 dtex3.2 dtex序号项夕优等品一等品合格品优等品一等品合格品M1为断裂伸长率中心值，l.3dex2.2dlex,在22.038.0范围内选定2.2dex3.2dtex,在25.045.0范围内选定：确定后不得任意变更，M2为卷曲数中心值，由供需双方在8.0一14.0范围内选定，确定后不得任意变更。M为卷曲率中心值，由供需双方在10.016.0范围内选定，确定后不得任意变更，M,为180干热收缩率中心值，由供需双方协商确定，确定后不得任意变更。M,为比电阻，在1.010.0范围内选定，确定后不得任意变更，表2十字、圆中空截面半消光涤纶短纤维性能项目和指标1.3 dtex2.2 dtex2.2 dtex3.2 dtex序号项目优等品一等品合格品优等品一等品合格品1断裂强度/(cN/dtex)1.404.204.004.204.003.80断裂伸长常/%M,6.0M8.0M10.0M7.0M19.0M12.0线密度偏差率/%3.04.08.04.05.08.0长度偏差率/%3.06.010.03.0士6.010.05超长纤维率/%0.61.03.00.51.03.0倍长纤维含量/(mg/100g)2.03.015.02.06.030.07疵点含量/(mg/100g)5.012.020.06.020.040.08卷曲数/（个/25mm)M2b2.5M:3.5M:2.5M,3.5卷曲率/%M,2.5M33.5M2.5M3土3.510180干热收缩率/%M,2.0M3.0M,2.0M,3.0M,土3.5)比电阻/(ncm)M,10M,10M,10M,10121o%定伸长强度/(cN/dex)2.4013成形度/%90M1为斯裂伸长率中心值：l.3dtex2.2dtex,在22.038.0范用内选定：2.2dtex3.2dtex,在25.045.0范周内选定：确定后不得任意变更。M,为卷曲数中心值，由供需双方在8.014.0范围内选定，确定后不得任意变更，。M,为卷曲率中心值，由供需双方在10.016.0范围内选定，确定后不得任意变更，M,为180干热收缩率中心值，由供需双方协商确定，确定后不得任意变更。M,为比电阻，在1.010.0范用内选定，确定后不得任意变更，5.3含油率由供需双方协商确定。3
