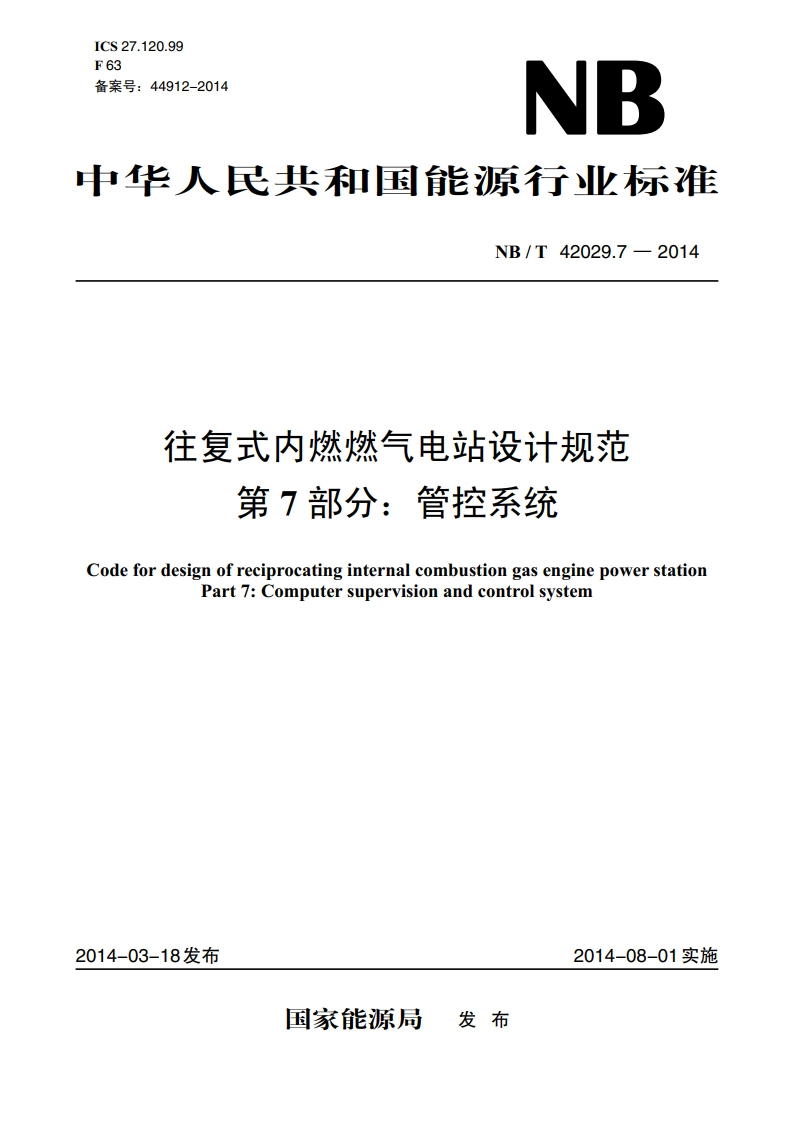

往复式内燃燃气电站设计规范 第7部分：管控系统 NBT 42029.7-2014.pdf

NB/T42029.7-2014UPS电源可提供远程接口环形以太阿工业交换机电站通信网络燃气供给余热锅炉系统冷却图应=理三三机组电气参数机组热工参数输、配电系统发电机房监控图1某项目管控系统结构示意图6功能6.1系统功能除满足本部分要求外，还应满足DLT5065一2009的相关规定。62应对电站各主要设备的工况进行实时监测、定时记录、超限报警、故障记录等：对电站运行有较大影响的参数，除监测参数外，还应监视其变化趋势。6.3应具有数据储存功能。6.4对特定设备宜设置远程操作功能。6.5应根据电站自动化控制要求，对特定设备实现自动化控制.66电站场区重点区域（包括大门、油料库、燃气处理间等）宜设置工业视频监测。6.7应设置紧急停机措施。6.8应设置管理人员权限等级，并应自动记录系统登录人员信总。6.9应根据电站所在位置的电力调度及电站区块电力管理的要求，设置相应的通信设施。通信方式应按电网通信要求确定，必要时应有两路独立的通信通道。7技术要求7.1总则7.1.1管控系统应简单可靠，其系统结构应与电站的规模、运行模式、气源情况相适应。对于各辅助设备管控系统，除实现该辅助设备的就地控制外，还应实现微机远程监测。7.1.2主控机宜采用冗余配置，双机热备模式，主控机应能实现无扰动切换。7.1.3就地控制级由若干就地控制单元组成。就地控制单元执行机构的响应时间最长应不超过2s。7.1.4系统应能实时显示站内主要系统的运行状态、主要设备的操作流程、事故和故障报警信号及有关参数和画面。事故报警信号应具有最高优先级，可覆盖正在显示的其他画面。管控系统人机界面应至少2
