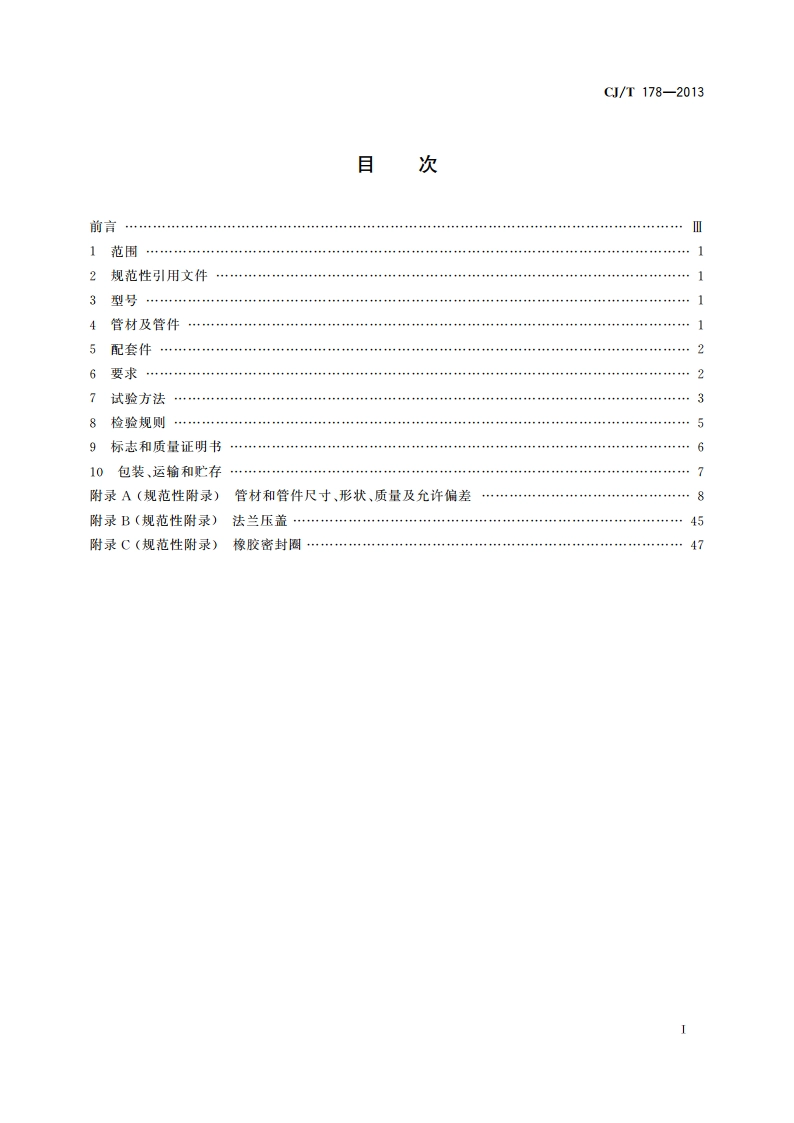

建筑排水柔性接口承插式铸铁管及管件 CJT 178-2013.pdf

C/T178-2013前言本标准按照GB/T1.1一2009给出的规则编写。本标准是对CJ/T178一2003建筑排水用柔性接口承插式铸铁管及管件的修订，与CJ/T178一2003相比，主要技术内容变化如下：一增加了“RC,”型管材及管件：一增加了“RDL”型旋流型单立管管件技术要求：调整了管件外形尺寸及标注部位：管壁厚度、管件允许偏差，按现行国家标准作了调整：增加了管件各分支方向长度允许偏差：一增加了P存水弯、S存水弯水封高度尺寸：一提高了DN100以上管材弯曲度要求由原2mm/m提高到1.5mm/m:一技术要求及试验方法做了调整和补充：一规范性引用文件按现行国家标准作了调整。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑给水排水标准化技术委员会归口。本标准负责起草单位：上海申利建筑构件制造有限公司。本标准参加起草单位：北京沪莘天管材有限公司、涿州市新兴铸造有限公司。本标准主要起草人：姜文源、杨树华、徐顺全、徐丽霞、徐凯华、李加增、李达、张鹏、姚彦利、顾兰英、刘彦菁。本标准所代替标准的历次版本发布情况为：-CJ/T3080-1998:CJ/T178-2003。CJ/T178-20135配套件5.1接口配套用法兰压盖应符合附录B的规定。5.2接口用橡胶密封圈应符合附录C的规定。5.3紧固件紧固件的规格、尺寸应符合GB/T5276的规定。6要求6.1铸铁牌号管材及管件的铸铁牌号不应低于1S0185中的150铸铁。6.2尺寸管材及管件尺寸应符合附录A的规定。6.3化学成分管材及管件的磷含量不应大于0.3%，硫含量不应大于0.1%。6.4力学性能6.4.1抗拉强度管材及管件的抗拉强度不应小于150MPa。RC型A,级管材抗拉强度不应小于200MPa。6.4.2环压试验RC,型的A,级管材的管环的压环强度三次测得的平均值不应小于350MPa:每次测得的强度值不应小于300MPa。6.5组织管材及管件断口应为灰口铸铁，组织应致密，硬度应可切削、钻孔。6.6表面质量6.6.1管材及管件的内外表面应光洁、平整，不允许有裂缝、冷隔、蜂窝及其他妨碍使用的明显缺陷。允许存在不影彩响使用性能的冷铸花纹：不影响使用的铸造缺陷允许修补，但修补后局部凸起处应磨平，修补后应符合本标准的要求。6.6.2承，插口密封工作面除符合上述要求外，不应有连续沟纹、麻面和凸起的棱线。6.6.3RC型、RC1型承口法兰盘轮廓应清晰，不应有影响使用的缺陷存在，6.7涂覆6.7.1管材及管件内外表面应涂防腐材料，涂覆前内外表面应干燥、无锈、无附着颗粒或杂质，如油润滑脂等，涂层应均匀，粘结牢固。6.7.2外涂层颜色宜为黑色或棕红色。6.7.3涂层材料宜为石油沥青、煤沥青或环氧树脂漆、环氧煤沥青等。
