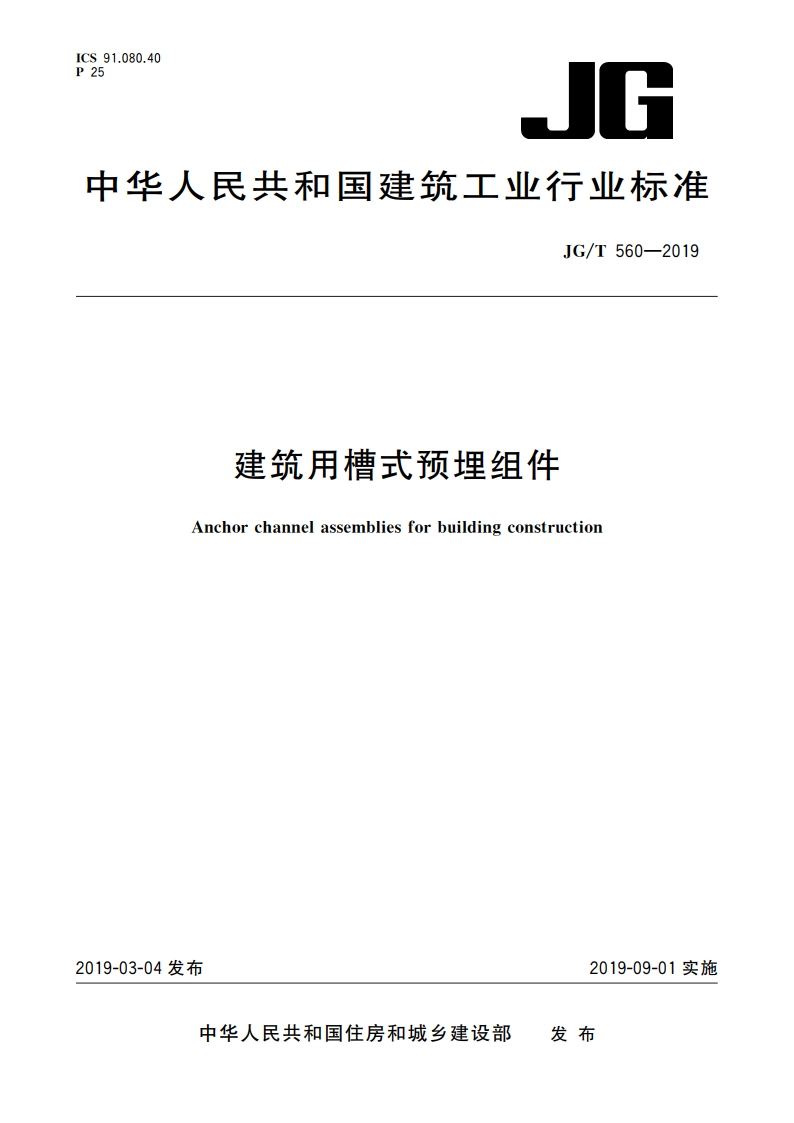

建筑用槽式预埋组件 JGT 560-2019.pdf

JG/T560-2019GB50017钢结构设计标准GB/T50081普通混凝土力学性能试验方法标准GB/T50083工程结构设计基本术语标准GB50661钢结构焊接规范JG)339非结构构件抗震设计规范3术语和定义下列术语和定义适用于本文件。3.1槽式预埋组件anchor channel assemblies由槽式预埋件和T型螺栓剧组成的锚固连接用组合构件。3.1.1槽式预里件anchor channel:channel plate embedded parts由钢槽和锚筋构成、可预埋于混凝土中的钢构件。3.1.2T型螺栓副T-bot由T型螺栓、螺母、平垫圈等组成的螺栓副。3.2组件受拉承载力tensile capacity of anchor channel assembliesF:在T型螺栓副轴向拉力的作用下，钢槽出现不适合承载的变形或开裂、钢槽与锚筋连接处拉裂、错筋拉断、T型螺栓副头部破坏、T型螺栓副拉断或螺纹连接破坏时的拉力。见图1。说明：1一锚前：3一T型螺栓利：2一钢槽：F:组件受拉承载力，图1组件受拉承载力示意3.3锚固受拉承载力tensile capacity of anchor channel assemblies in concreteF阳在T型螺栓副轴向拉力的作用下，预埋于混凝土中的槽式预埋组件出现组件失效、混凝土拔出破坏、混凝土雏体破坏、混凝土劈裂破坏时的拉力。见图2。
