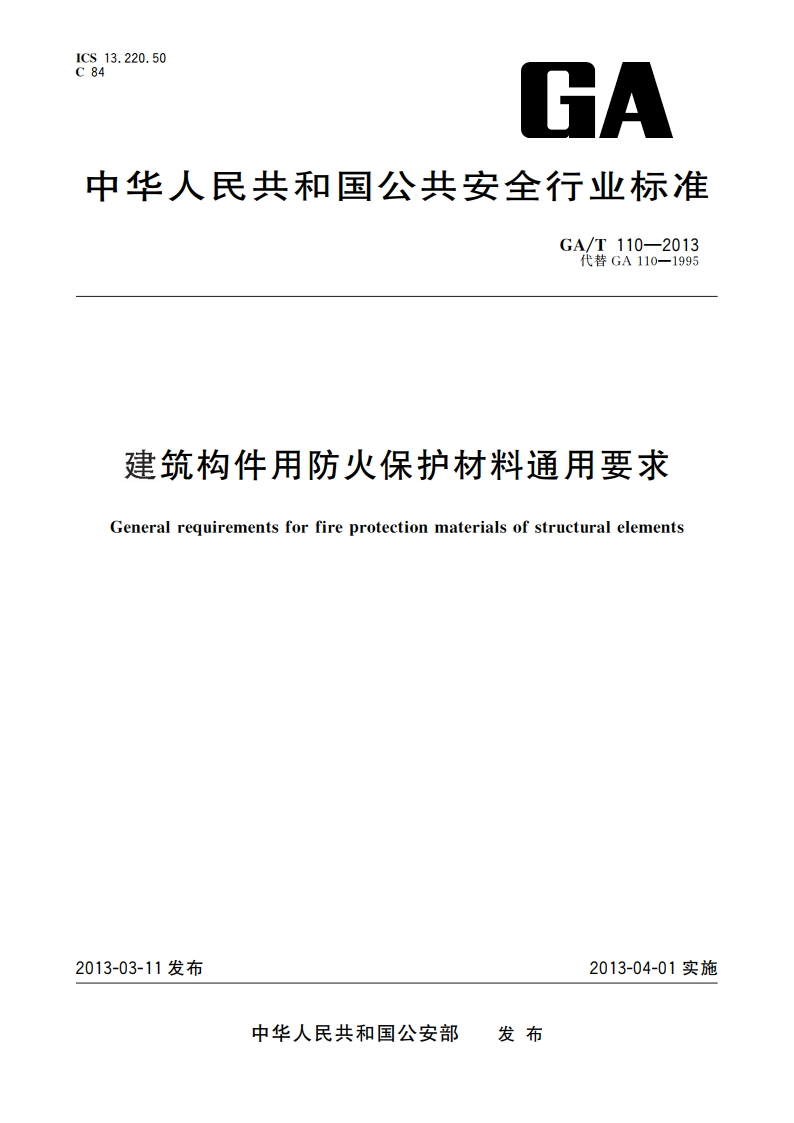

建筑构件用防火保护材料通用要求 GAT 110-2013.pdf

GA/T110-20135.2耐水性按6,1规定进行大于等于720h的耐水性试验后，试件保护层应不开裂、起层、脱落。5.3耐冷热循环性按6.2规定进行大于等于15次耐冷热循环性试验后，试件保护层应无开裂、剥落和起泡现象。5.4燃烧性能保护材料中除膨张型防火涂料和材料外，试件保护层的燃烧性能均应达到GB8624中B,级要求。5.5产烟毒性保护材料施工后，其试件保护层的产烟毒性等级应达到GB/T20285一2006规定的ZAz级要求。5.6耐火性能保护材料按厂商规定的施工工艺施工后，试件的耐火性能应符合表1规定。表1耐火性能要求耐火性能序号被保护建筑构件类别h1工字钢梁1.002砼板0.753钢筋砼梁1.00钢筋砼柱2.005钢柱2.006箱形柱2.006试验方法6.1耐水性对涂料类产品，按被保护建筑构件类别分为钢结构防火涂料和混凝土结构防火涂料。钢结构防火涂料按GB14907一2002的6.3规定制样，按GB14907一2002的6.4.8规定进行耐水性试验。混凝土结构防火涂料按GA98一2005的6.2规定制样，按GA98一2005的6.7规定进行耐水性试验。对其他类产品，根据被保护材料的类别，选择Q235钢材或者符合JC/T626规定的纤维增强低威度水泥建筑平板为底板，试件底板尺寸为150mm70mm(6mm10mm),数量为3个。选用Q235钢材作为试验底板时，应清除锈迹后进行防锈处理：若不作防锈处理，应提供该防火涂料不腐蚀钢材的权威机构证明材料，或按GB14907一2002附录B规定要求增加腐蚀性检验。选用水泥平板作为试验底板时，对底板进行除尘、去污处理。按厂商规定的施工工艺施工后，保护层应均匀平整。施工好的试件保护层面向上水平放置在试验台上干燥养护，按保护材料施工工艺文件规定的养护条件、时间进行养护，待其完全干燥后进行试验，在养护期满后用石蜡和松香的混合溶液2
