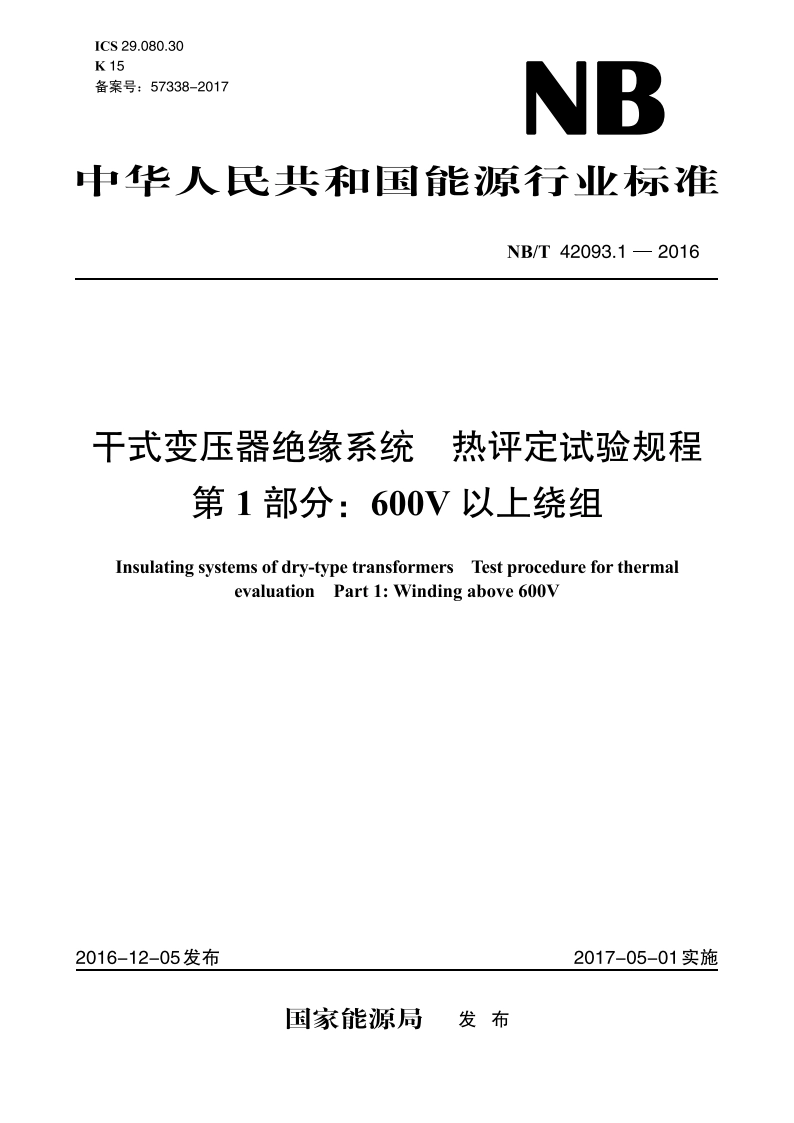

ICs29.080.30K15备案号：57338-2017NB中华人民共和国能原行业标准NB/T42093.1-2016干式变压器绝缘系统热评定试验规程第1部分：600V以上绕组Insulating systems of dry-type transformers Test procedure for thermalevaluation Part 1:Winding above 600V2016-12-05发布2017-05-01实施国家能源局发布NB/T42093.1-20163.6试品test object被试验的物品。试品可以是实际变压器或模型线圈。试品可包含不止一个试样。3.7试样test specimen试品内的独立组件，可用来得到一组试验数据（如失效时间）。注：试样可包含不止一个绝缘组件（例如匝间绝缘或对地绝缘），其中任意一个都能提供该组数据。3.8影响因子factor of influence由运行条件、环境条件或影响绝缘系统老化或寿命的试验条件施加的应力。3.9老化ageing由于一个或多个影响因子作用而引起IS性能的不可逆变化。注1：若环境条件变化，则某些变化（例如水解变化）可能部分可逆。注2：老化可能导致EIS的降解。3.10老化因子ageing factor引起老化的影响因子。3.11耐久性试验endurance test试品绝缘结构曝露于一个或者多个与运行条件有关的老化因子的试验。在试验中通过诊断试验米评定特定性能的变化。4基本原则4.1概要本部分提出的方法以保留基本冲击绝缘水平为基础，适用于高压绕组，不适用于额定电压为600V及以下的低压绕组。若有必要进行感应耐压试验或为高压绕组提供接地层，可以以任意合适的方式模拟低压绕组。4.2老化因子虽然主要老化因子为温度和时间，但高压绝缘系统的失效准则假定是与初始介电强度或额定基本冲击电压水平有关的电压。因此，在加速热老化期间通过热老化周期后的介电试验来确定绝缘系统的失效时间。阿伦尼斯(Arrhenius)方程是本部分的理论基础。本部分规定的试验方法属于加速方法，因而需要对在试验温度下获得的失效时间进行阿累尼乌斯外推（寿命对数与绝对温度倒数的关系），以获得绝缘系统的耐热等级。由于加速试验的条件通常是严格的，数据外推得到的失效时间将比实际运行的失效时间短。对于耐热等级的确定，以40000h失效时间作为耐热等级的最低认可准则，见第6章)4)。4.3数据处理为了确保获得的有效结果没有偏差并适用于比较研究，应统计性地减少试验数据并应根据第6章要求记录结果。2
