工频电流互感器现场校验成套装置技术条件
DLT
2186-2020
电流
互感器
现场
校验
成套
装置
技术
条件
2186
2020

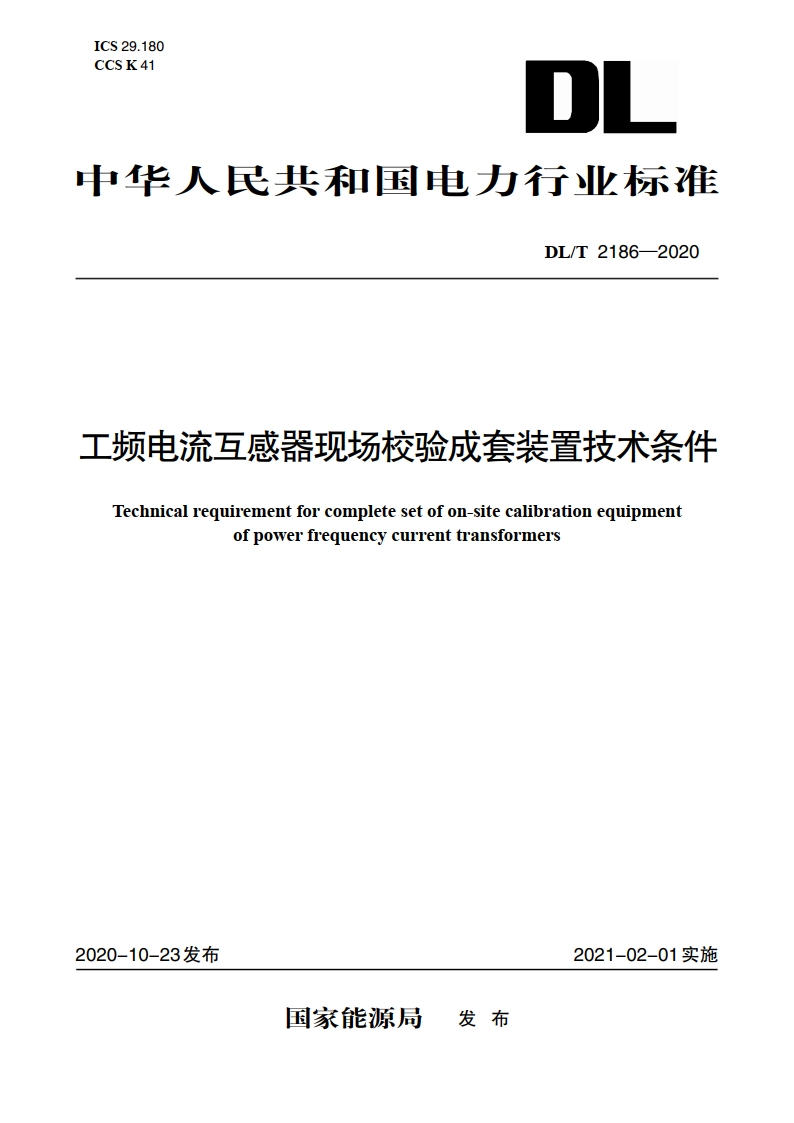

ICS29.180CCS K41中华人民共和国电力行业标准DL/T2186-2020工频电流互感器现场校验成套装置技术条件Technical requirement for complete set of on-site calibration equipmentof power frequency current transformers2020-10-23发布2021-02-01实施国家能原局发布DL/T2186-2020量单元由标准电流互感器、互感器校验仪、负荷箱组成，升流单元由调压器、升流器、补偿电容器及控制保护系统组成，其原理框图如图1所示，其中补偿电容器采用升流器一次侧并联电容补偿方式。成套装置具有设备安装位置固定、现场使用便捷性高的特点。补偿电容器被试电流互感器升流器P2ITxNTx调压器标准电流互感器K2升流单元箱04互惑器校验仪测量单元图1成套装置原理框图5技术要求5.1工作条件5.1.1环境条件成套装置的工作条件要求如下：a)环境温度：-2555：b)相对湿度：90%.注：特殊环境条件下使用时，成套装置的相关技术指标订货时与制造厂协商解决。5.1.2供电电源成套装置的供电电源应满足以下要求：a)电压：220V22V380V38V:b)频率：50Hz0.5Hz:c)电源波形畸变系数：5%。5.2外观要求成套装置外观应满足以下要求：)所有零部件固定牢靠，无松动现象，无生锈、裂纹、卡涩现象：b)互感器校验仪、负荷箱、标准电流互感器、调压器和升流器的面板、机壳、端钮、开关应光2
