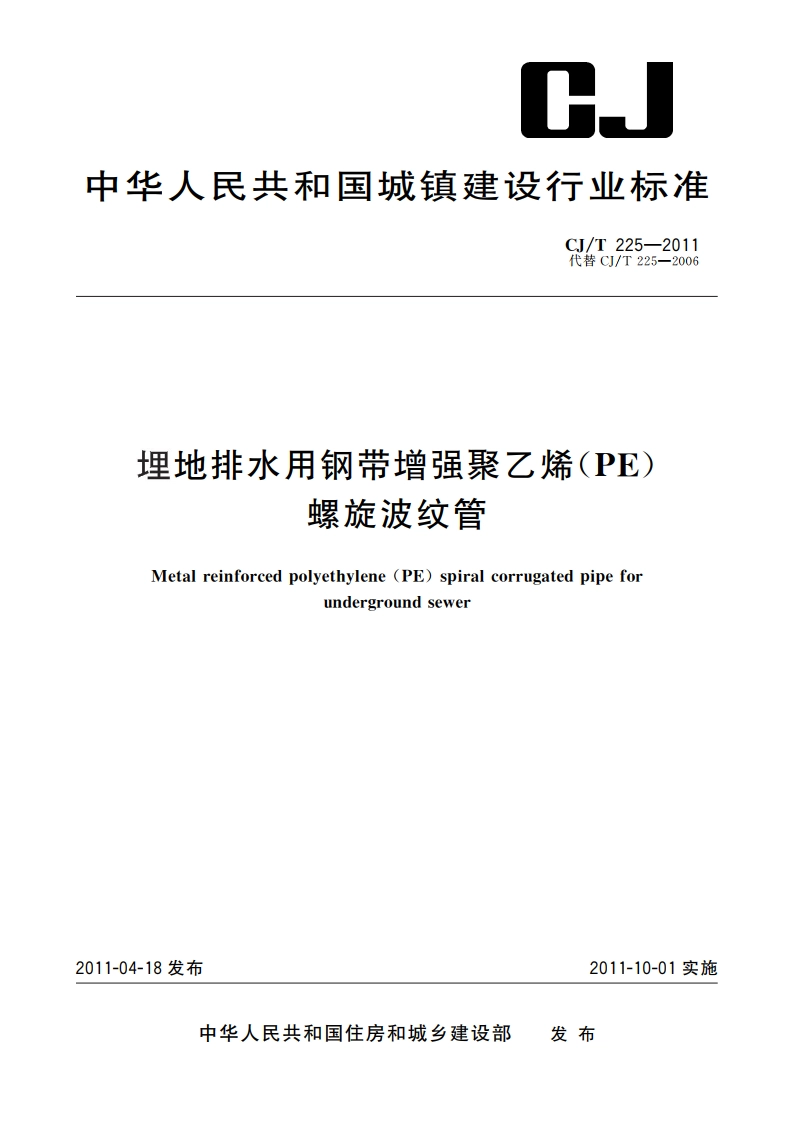

埋地排水用钢带增强聚乙烯(PE)螺旋波纹管 CJT 225-2011.pdf

C/T225-20113.1术语和定义3.1.1钢带增强聚乙烯(PE)螺旋波纹管metal reinforced polyethylene(PE)corrugated pipe,MRP以聚乙烯(PE)树脂为基体，用表面涂敷粘接树脂的钢带成型为被形作为主要支撑结构，并与内外层聚乙娇复合成整体内壁平直的钢带增强螺旋波纹管。3.1.2防腐层厚度anticorrosion layer thickness管材钢带外层聚乙烯厚度与粘接树脂厚度之和。3.1.3插口长度spigot length承插式连接插口外圆表面的有效长度。3.1.4熔接长度electro-fusion sealing length承插式电熔连接承口内圆与插口外网熔区的长度。3.1.5承口深度socket depth承插式连接承口内圆表面的有效长度。3.1.6最小接合长度minimum engagement length连接密封处与承口内壁圆柱端结合长度的最小允许值。3.1.7螺距pitch管材任一相邻两波峰之间的轴向距离。3.2符号DN/ID:公称内径dm:平均内径e:层压壁厚1:内层壁厚2:防腐层厚度3:承口壁厚L1:插口长度L2:熔接长度L,:承口深度L:最小接合长度P:螺距3.3缩略语SN:公称环刚度PE:聚乙烯MRP:钢带增强聚乙烯(PE)螺旋波纹管MFR:熔体质量流动速率
