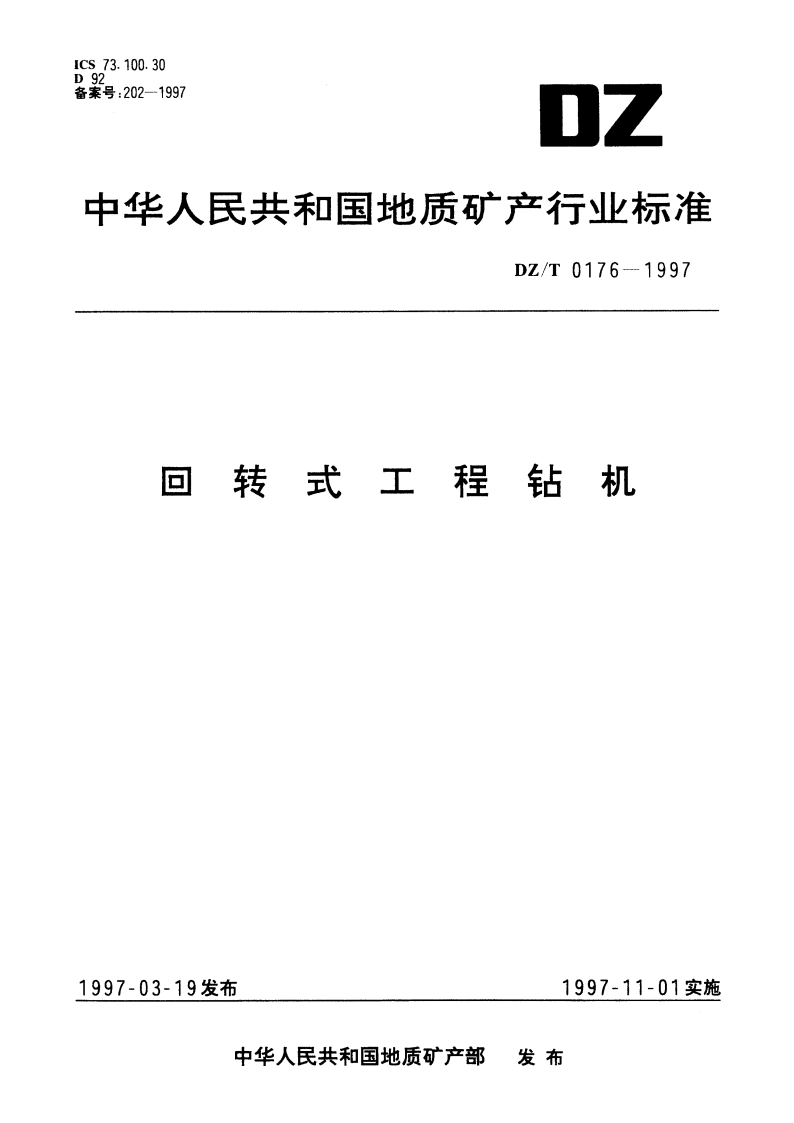

回转式工程钻机 DZT 0176-1997.pdf

DZ/T0176-19974.1.5普通螺纹基本尺寸和公差应分别符合GB196197的规定.4.1.6圆柱齿轮精度应符合GB10095的规定。锥齿轮精度应符合(GB11365的规定。4.1.7零件的矩形花键应符合GB1144的规定。4.1.8所用的外购件、标准件均应符合相应的国家标准和行业标准的规定，并应有检验部门出示的合格证。4.2技术性能要求4.2.1钻机应能在一1040的环境里正常工作。4.2.2钻机回转器的回转能力、卷扬机提升能力、，给进机构的加减压能力和钻塔的承载能力应能达到公称的技术指标。4.2.3钻机在空载和负载下连续运转时，变速箱、分动箱、动力头内润滑油的最高温度不应超过80，轴承安装部位的最高温度不应超过70：转盘内润滑油的最高温度不应超过？5，轴承安装部位的最高温度不应超过65：液压系统油的最高温度不应超过60。4.2.4钻机以电动机为动力时的噪声值，应符合表1要求：表1钻机噪声值电动机功率3037kw55钻机噪声值e9095dB(A)4.2.5钻机第一次大修前的使用寿命应达到6000h。4.3可靠性要求4.3.1钻机回转器无故障满载运转累计时间不少于80h。钻机卷扬机无故障满载提升下放累计不少于100回次。4.3.2钻机应有一定的过载能力，在以下情况时：钻机回转器转矩达到120%的额定转矩；卷扬机单绳提升力达到110%的额定负荷：钻塔静负载达到150%的额定承载能力：一液压系统压力达到125%的额定压力。钻机零部件不应出现损坏或故障。4.4安全要求4.4.1钻机外露的传动件，如皮带、链条、开式齿轮和万向传动轴等应安装防护罩。4.4.2钻机的电器系统应安全可靠，有过载保护和漏电保护装置4.4,3液压系统应有过载保护装置。钻塔起落油缸和支腿油缸应有失效保护装置，防止控制失灵时造成设备损坏和人员伤亡。4.4.4钻机的各种指示仪表应安装在操作者容易识读的部位。各种操纵手柄及拧卸钻具设施的位置，应保证操作者能安全、省力、有效的操作。4.4.5卷扬机制动机构应安全、可靠、能有效地制动110%的单绳低速额定提升负荷。4.4.6卷扬机用钢丝绳应符合GB1102的规定。4.5主要零件技术要求4.5.1所用材料应经厂检验部门检验，验收合格才能投入使用。材料代用按规定程序办理。4.5.2变速箱、卷扬机、回转器等重要部件中的圆柱齿轮精度应不低于GB10095的8级要求。4.5.3变速箱、分动箱中的锥齿轮和回转器中的高速锥齿轮的精度应不低于GB11365中的8级要求：回转器中的低速锥齿轮的精度应不低于GB11365中的9级要求。
