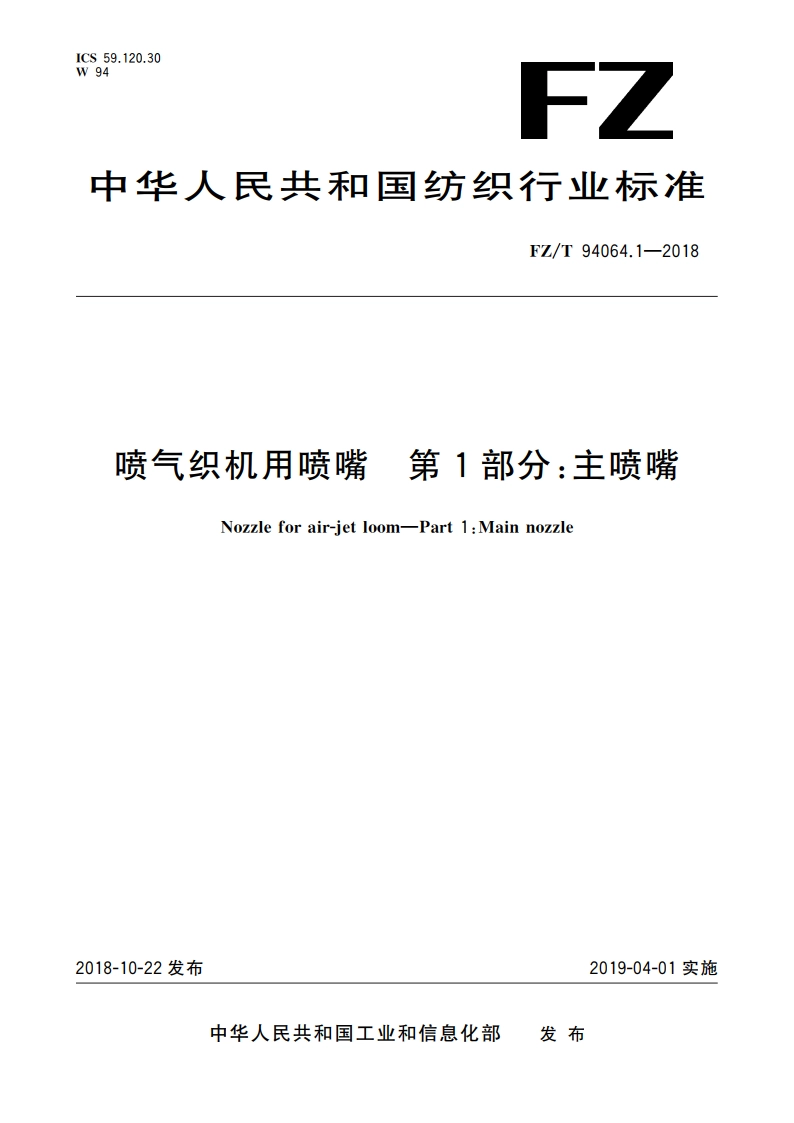

喷气织机用喷嘴
第1部分：主喷嘴
FZT
94064.1-2018
喷气
织机
喷嘴
部分
94064.1
2018

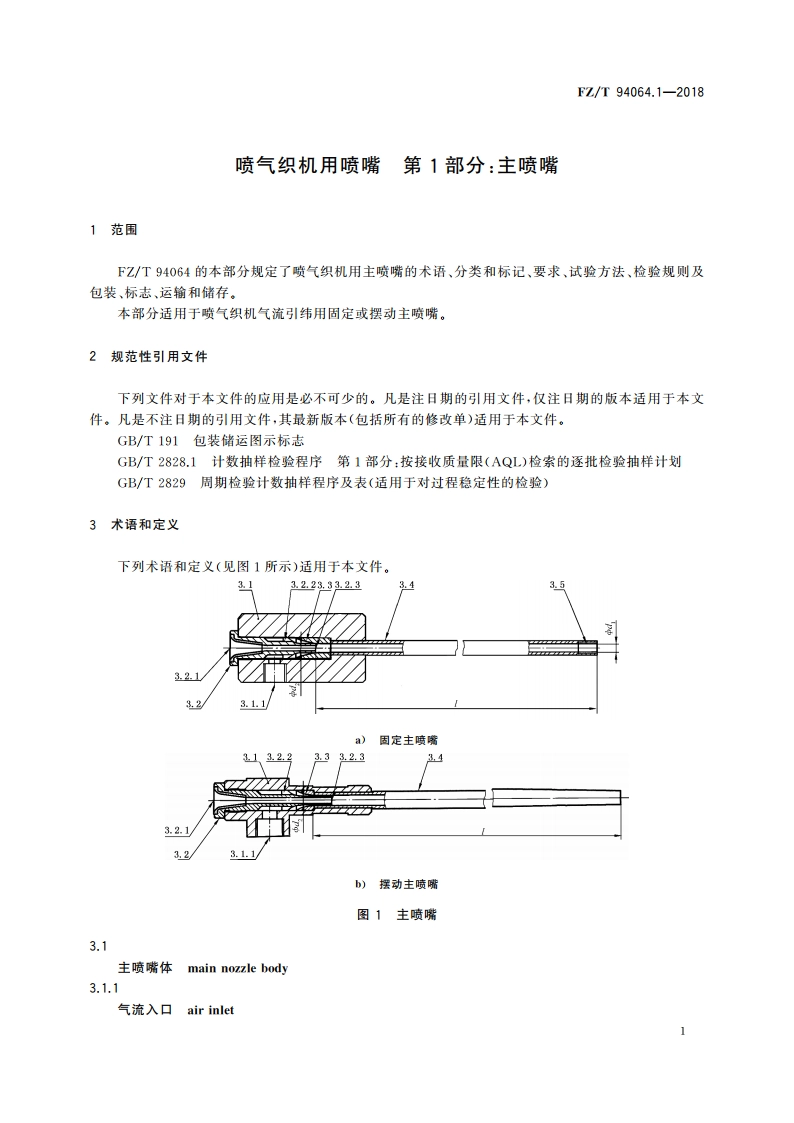

F7/T94064.1-20183.2主喷嘴芯main nozzle core3.2.1纬纱入口weft inlet3.2.2导流槽rectifier tank3.2.3纬纱出口weft outlet3.3加速器accelerator3.4主喷管main no7 zle pipe(tube)3.4.1圆柱f孔cylindrical bore3.4.2圆锥孔conical bore3.5瓷眼porcelain eyelet4分类和标记4.1分类4.11根据主喷管数量，主喷嘴分为单喷、双喷、四喷、六喷、八喷主喷嘴。4.1.2根据安装位置，主喷嘴分为固定主喷嘴（代号为G)和摆动主喷嘴（代号为B)。4.2标记主喷嘴的标记方法：由产品名称、本标准代号和顺序号、配套织机型号、安装位置代号与主喷管数量和孔径d、主喷嘴芯孔径d2顺序组成。示例：以符合Z/T94064.1,配套GA708型喷气织机，双货、主货管孔径d1为3.2mm,主货嘴芯孔径d:为2.0mm的摆动主喷嘴，其标记为：主唢哦FZ/T94064.1-GA708-B2-3.22.05要求5.1主喷嘴基本尺寸系列及其极限偏差应符合表1规定。表1主喷嘴基本尺寸系列及其极限偏差单位为毫米基本尺寸名称及代号基本尺寸极限偏差主喷管孔径d12.0,2.8,3.0,3.2,3.5,4.0,4.50.05主喷嘴芯孔径d1.5,1.8.2.0,2.2.2.5,2.8,3.0.4.00.03主喷管长度1160,170,180,190,200,212,224,236,250,265,280,3000.20
