含炭耐火制品常温比电阻试验方法 YBT 173-2000.pdf

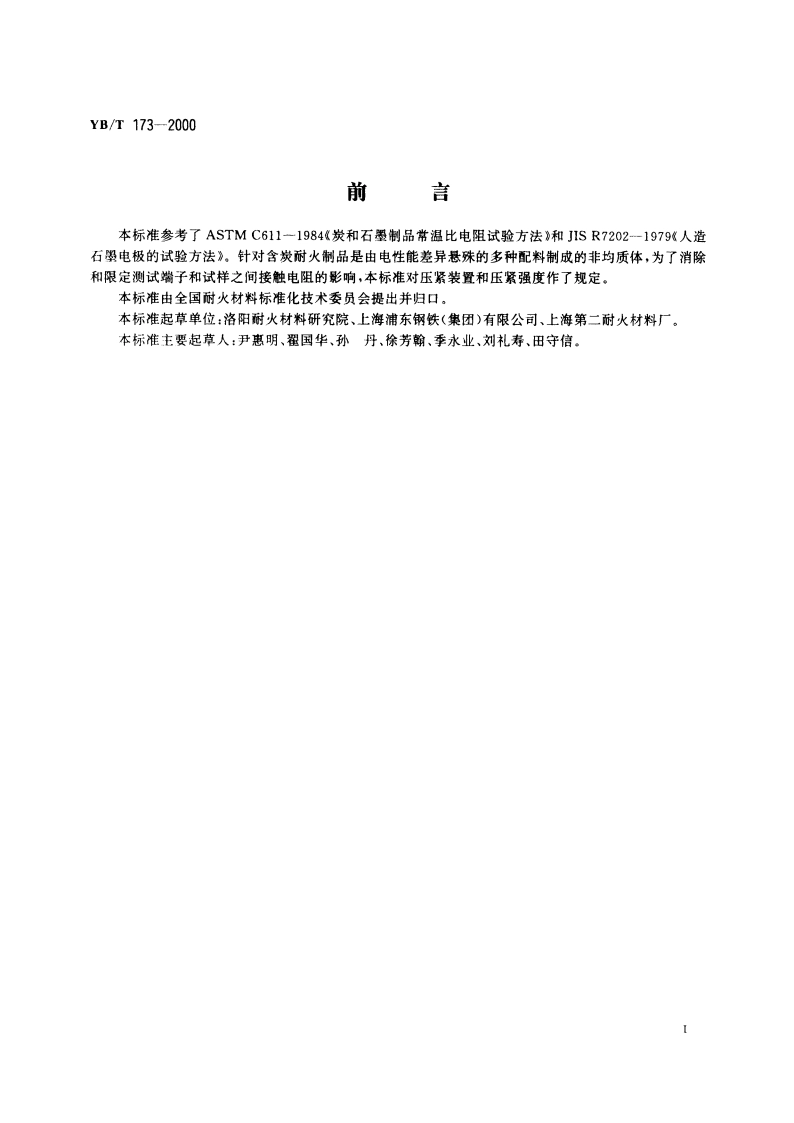

中华人民共和国黑色治金行业标准含炭耐火制品常温比YB/T173-2000电阻试验方法Testing method for cold specific resistivityof carbon-containing refractory products1范围本标准规定了含炭耐火制品常温比电阻的定义、测试原理，设备及材料、试样、试验步骤、结果计算和试验报告。本标准适用于含炭耐火制品常温比电阻的测定。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。YB/T4074-1991镁炭砖3定义本标准采用下列定义。比电阻specific resistivity表示电流通过材料时材料对电流产生阻力大小的一种性质，以表示。4原理采用直流双臂电桥直接测出试样电阻，按试样长度和平均截面积计算比电阻。5设备与材料5.1压紧装置被测试样和测试端子固定在压紧装置上，要求按试样较大一端的截面积计算的压紧应力为3.3MPa,见图1。施加压紧力可以在本标准专用装置上实现，也可以借助液压机。5.1.1测试端子，0.2mm厚镀银紫铜板，其形状和大小要大于试样端面，表面应平整光洁。5.1.2橡胶板，厚3mm。5.1.3石墨纸，C95%一99%，厚0.3mm。5.2直流双臂电桥，测量范围0.0001n11n,精确度等级不低于0.2级。5.3压力传感器和压力显示仪表，测力示值误差应在士1%以内。5.4铜软线，截面积4mm2,联接方法如图1，其一端焊有镀银端头，拧紧在直流双臂电桥的接线柱上，另一端与压紧在试样上的测试端子相焊接。国家冶金工业局2000-07-26批准2000-12-01实施
