合成橡胶胶乳表面张力的测定 SHT 1156-1999.pdf

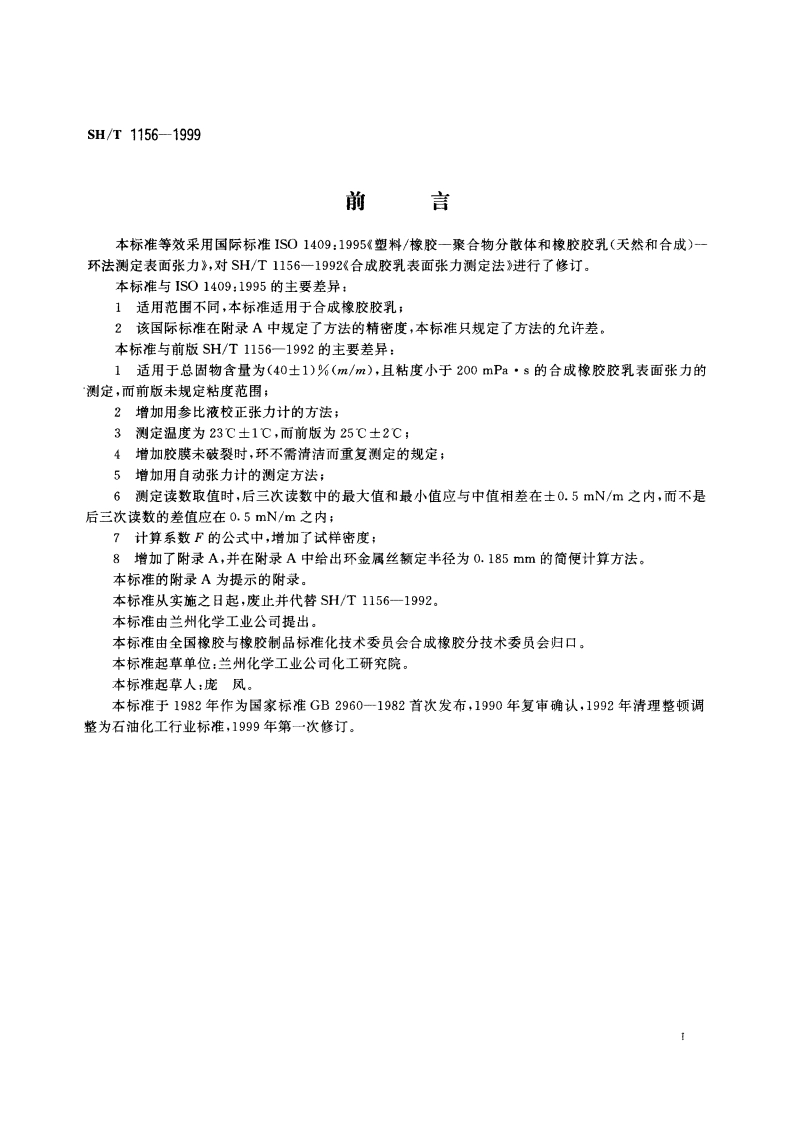

中华人民共和国石油化工行业标准合成橡胶胶乳表面张力的测定SH/T1156-1999中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：10045http:/http:/电话：(010)51299090、685220061999年9月第一版书号：1550662-12708版权专有侵权必究举报电话：(010)68522006中华人民共和国石油化工行业标准SH/T1156-1999合成橡胶胶乳表面张力的测定eqv IS01409:1995代皙SH/T1156-1992Synthetic rubber latex-Determination of surface tension警告：使用本标准的人员应熟悉正规实验室操作规程.本标准无意涉及因使用本标准可能出现的所有安全问题。制定相应的安全和健康制度，并确保符合国家法规是使用者的责任。1范围本标准规定了环法测定合成橡胶胶乳表面张力。本标准适用于总固物含量为(40士1)%(m/m),且粘度小于200mPas的合成橡胶胶乳。如果合成橡胶胶乳的总固物含量和粘度达不到上述要求，可进一步稀释试样。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用标准的各方应探讨使用下列标准最新版本的可能性。SH1149一1992(1998)合成胶乳取样法(eqv1S0123:1985)SH/T1152一1992(1998)合成胶乳粘度测定法(eqv IS01652:1985)SH/T1154一1999合成橡胶胶乳总固物含量的测定(eqv IS0124:1997)SH/T1155一1999合成橡胶胶乳密度的测定(eqv IS0705:1994)3原理将系在杜诺氏型(du Nouy型)表面张力计上的一根水平悬浮的金属丝环浸入液体中，然后慢慢拔出。当环离开液体表面前的那一瞬间，所需的力达到最大值。此力用扭力天平、传感器或其他合适的测试仪器测定4试剂不含二氧化碳的蒸馏水或同等纯度的水。4.1甲苯：分析纯。5仪器5.1表面张力计：附有额定周长为40mm或60mm的白金或铂-铱合金环（分别相当于6.37mm或9.55mm的内半径)。5.2玻璃皿：容量为50mL,内径至少为45mm。5.3恒温槽：温度可调节至23土1（热带地区可调至27土1）.6取样按SH1149规定的方法之一进行。国家石油和化学工业局1999-06-10批准2000-01-01实施
