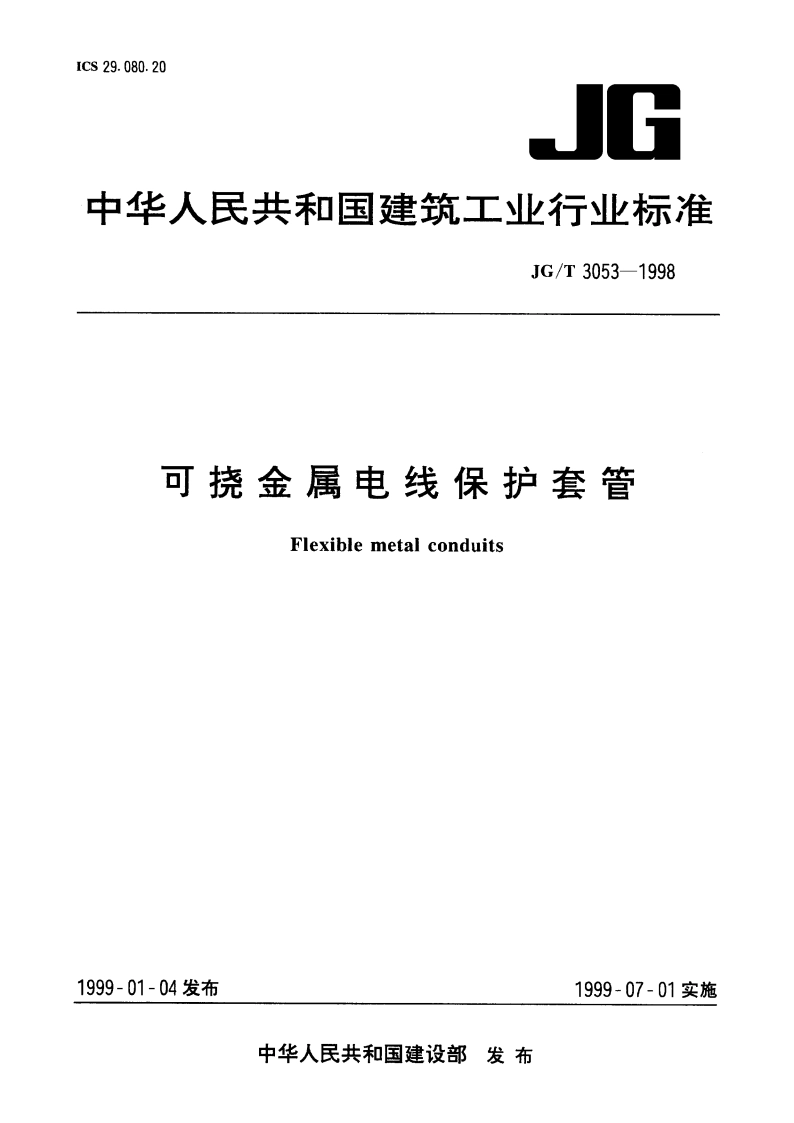

可挠金属电线保护套管 JGT 3053-1998.pdf

中华人民共和国建筑工业行业标准可挠金属电线保护套管JG/T3053-1998Flexible metal conduits1范围本标准规定了可挠金属电线保护套管的分类、技术要求，试验方法，检验规则，标志、包装、运输及贮存等。本标准适用于可挠金属电线保护套管（以下简称套管）。2定义本标准采用以下定义。2.1套管conduit电气安装中用于保护电线、电缆布线的管道。允许电线、电缆的穿入与更换。2.2可挠金属电线保护套管flexible metal conduits具有可挠性，可自由弯曲的金属套管。2.3包塑可挠金属电线保护套管plastics-coated flexible metal conduits可挠金属电线保护套管表面包覆一层塑料(PVC).3产品分类及型号3.1产品分类产品分类应符合表1的规定。表1分类结构型式可挠金属电线保护套管外层为艘锌钢带，中间层为冷轧钢带，里层为耐水电工纸包塑可挠金属电线保护套管在可挠金属电线保护套管外表面包覆一层塑料(PVC)3.2产品结构3.2.1可挠金属电线保护套管结构见图131一电工纸：2一钢带：3一废锌钢带图1322包塑可挠金属电线保护套管结构见图2中华人民共和国建设部1999-01-04批准1999-07-01实施1JG/T3053-19981一电工纸：2-一钢带：3一镀锌钢槽，4一聚氯乙烯图23.3型号产品结构序号(4,5)类别(Z,V)可挠金属电线保护套管类别：Z一外层为镀锌钢带V一在镀锌钢带外层覆一层聚氯乙烯(PVC)产品结构序号：4一外层为俄锌钢带，中间为冷轧钢带，里层为耐水电工纸；5一在4型可挠金属电线保护套管外表面包覆一层聚氯乙烯(PVC)。示例1：外层为镀锌钢带，夹层为冷轧钢带，里层为耐水电工纸的可挠金属电线保护套管型号为：LZ-4示例2：在LZ4型可挠金属电线保护套管外表面包覆一层聚氯乙烯(PVC)的可挠金属电线保护套管型号为：LV-54技术要求41规格尺寸4.1.1可挠金属电线保护套管的规格应符合表2的规定。表2内径外径外径公差每卷长度蝶距每卷质量规格代号mmkg109.213.3士0.25000011.51211.416.10.25000015.51.60.21514.119.00.25000018.51716.621.50.25000022.02
