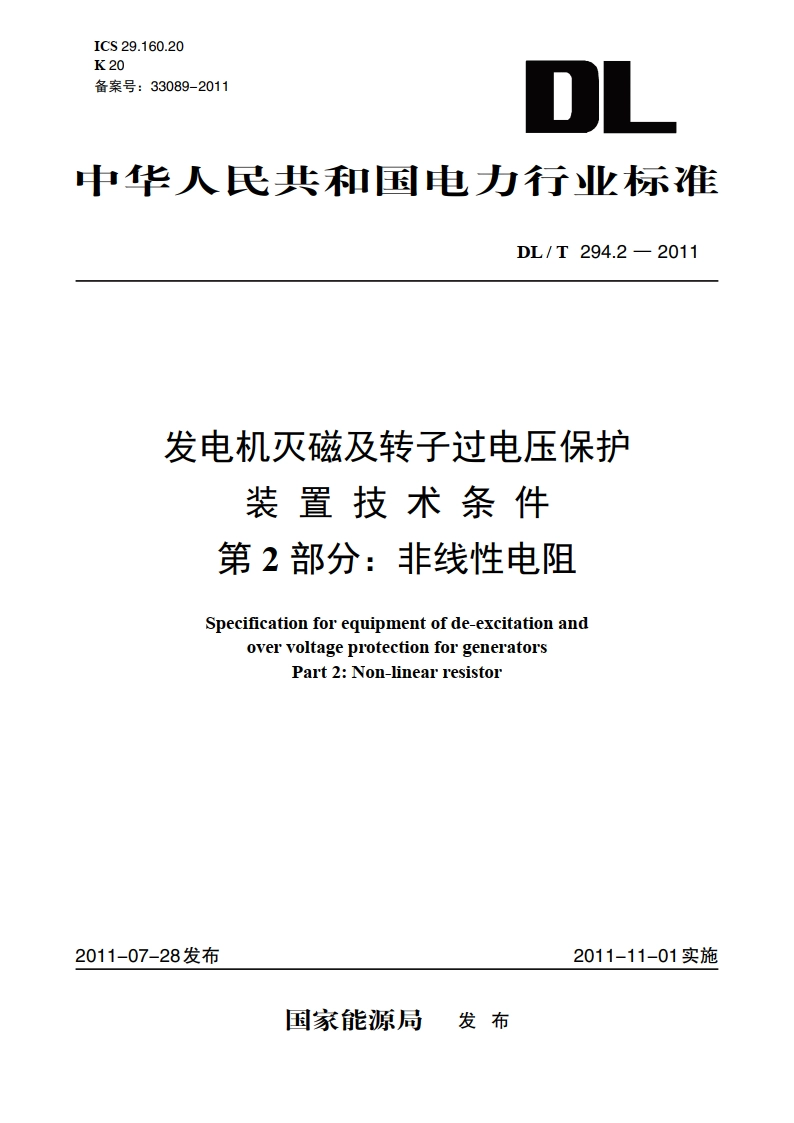

发电机灭磁及转子过电压保护装置技术条 件第2部分：非线性电阻 DLT 294.2-2011.pdf

DL/T294.2-2011发电机灭磁及转子过电压保护装置技术条件第2部分：非线性电阻1范围本标准规定了同步发电机（简称发电机）灭磁及转子过电压保护装置用非线性电阻的基本技术要求、使用的术语、定义、计算方法、试验、技术文件等。本标准适用于单片标称容量为10k及以上的非线性电阻阀片及组件，应用于发电机灭磁及转子过压保护装置非线性电阻的使用与订货要求。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBT2423.2电工电子产品环境试验第2部分：试验方法试验B:高温GBT2423.3电工电子产品环境试验第2部分：试验方法试验Cb:恒定湿热试验GBT2423.4电工电子产品环境试验第2部分：试验方法试验Db:交变湿热(12+12h循环)GBT2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GBT2423.10电工电子产品环境试验第2部分：试验方法试验F：振动（正弦）GBT311.3一2007绝缘配合第3部分：高压直流换流站绝缘配合程序GB/T10193电子设备用压敏电阻器3术语和定义下列术语和定义适用于本标准。3.1非线性系数B coefficient Bof non-linear在规定条件下，非线性电阻元件或组件的伏安特性（见图1）用下式表示时的B值：U=CIP式中：I一一流过非线性电阻的电流，A:U一一非线性电阻上的电压降，V:C一一常数（即通过1A电流时的电阻值），2：B一一非线性系数，0B1.3.2压敏电压U.m sensitivity voltage指在规定条件下，非线性电阻流过A直流电流时两端的电压降，用U表示，氧化锌非线性电阻伏安特性图见图1。3.3荷电率o ratio of peak voltage指在规定条件下，非线性电阻承受电压的峰值与压敏电压之比。
