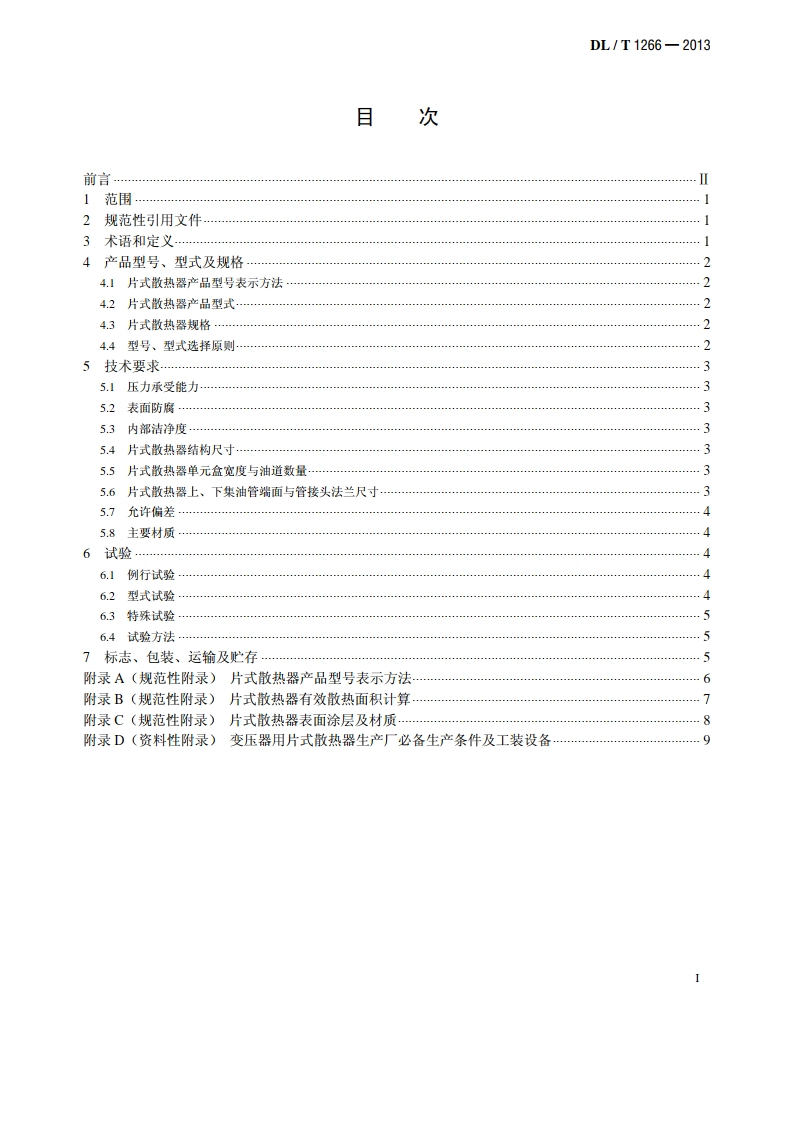

变压器用片式散热器选用导则 DLT 1266-2013.pdf

DL/T1266-2013变压器用片式散热器选用导则1范围本标准规定了油浸式电力变压器用片式散热器选用的一般原则、使用条件、性能参数、技术要求、试验项目、试验方法以及标志、包装、运输和贮存的要求。本标准适用于20kV及以上电压等级油浸式电力变压器、电抗器用片式散热器的选用。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是标注日期的引用文件，仅标注日期的版本适用于本标准。凡是不标注日期的引用文件，其最新版本适用于本标准。GBT700碳素结构钢GBT2423.4电工电子产品环境试验第2部分：试验方法试验Db交变湿热(12+12h循环)GBT2423.17电工电子产品环境试验第2部分：试验方法试验Ka:盐雾GBT3091低压流体输送用焊接钢管GBT5213冷轧低碳钢板及钢带GBT8163输送流体用无缝钢管JB/T5347一2013变压器用片式散热器3术语和定义下列术语和定义适用于本标准。3.1片式散热器panel-.type radiator在油浸式变压器、电抗器产品上采用的一种热交换装置，外形为金属板片式。3.2集油管headers位于片式散热器两端，与变压器、电抗器本休相连的进、出油管路。3.3散热面积radiating surface片式散热器表面的几何面积。3.4有效散热面积equivalent radiating surface考虑到不同冷却方式、散热器单元盒数量、结构尺寸等因素，折算后的散热面积。3.5固定式片式散热器fixed panel-ype radiator直接焊接在变压器油箱壁上的片式散热器。3.6可拆式片式散热器demountable pane-type radiator用法兰与变压器油箱连接的片式散热器。
