卷烟密集式仓储系统技术规范 YCT 517-2014.pdf

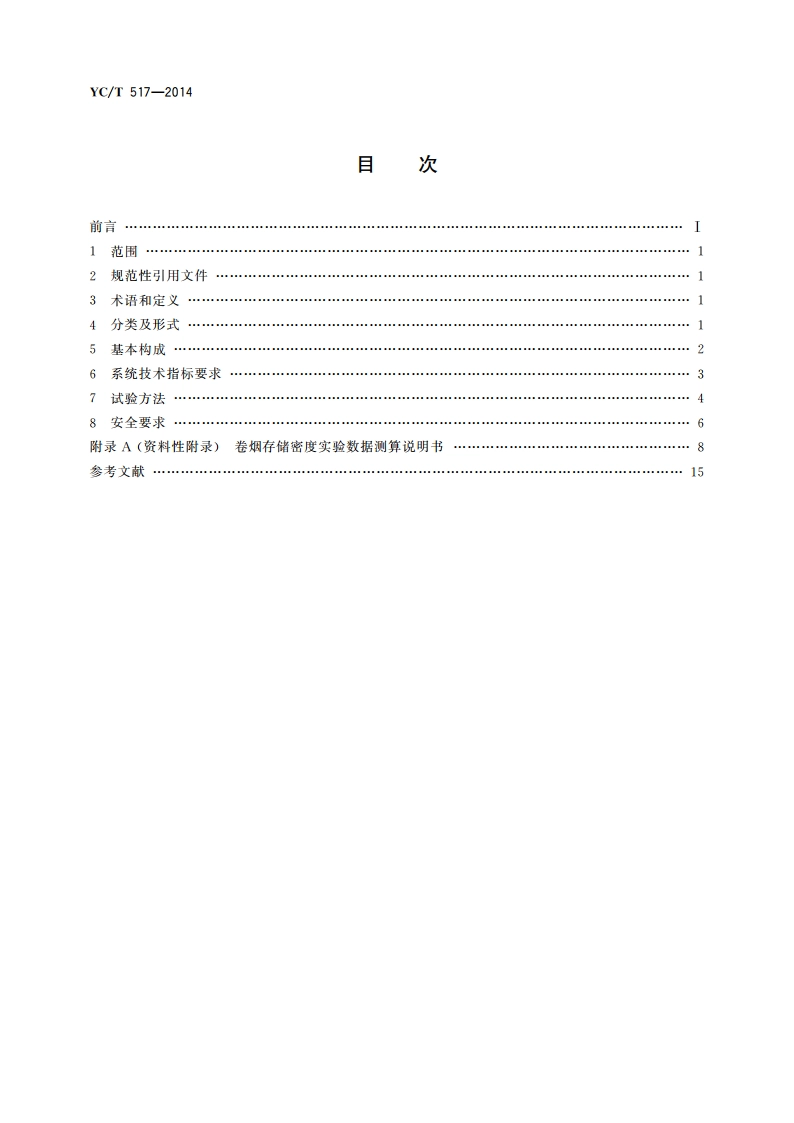

YC/T517-2014目次前言1范围2规范性引用文件13术语和定义14分类及形式15基本构成6系统技术指标要求37试验方法48安全要求6附录A(资料性附录)卷烟存储密度实验数据测算说明书8参考义献15YC/T517-2014一动力式货架是在水平的存储通道上安装链条或其他固定式动力装置，使用固定式动力装置带动一个水平存储通道内的卷烟存储单元全部同时进行单向或双向运动的仓储设备。动力式货架可以在水平存储通道的同一端移入和移出卷烟存储单元，也可以在水平存储通道的两端分别移入和移出卷烟存储单元。一穿梭式货架是在水平的存储通道上安装穿梭板或其他活动式动力装置所需的轨道，使用穿梭板带动一个水平存储通道内的卷烟存储单元单个逐次进行单向或双向运动的仓储设备。穿梭式货架可以在水平存储通道的同一端移入和移出卷烟存储单元，也可以在水平存储通道的两端分别移入和移出卷烟存储单元。一重力式货架是在一定倾斜角度的存储通道上安装阻尼式滚筒，借助卷烟存储单元自身重力使一个倾斜存储通道内的卷烟存储单元全部同时从通道高端到通道低端的方向进行单向运动的仓储设备。重力式货架在倾斜存储通道的高端移入卷烟存储单元，在倾斜存储通道的低端移出卷烟存储单元。一后推式货架是在一定倾斜角度的存储通道上安装无阻尼滚筒或无阻尼托板，借助外部推力和卷烟存储单元自身重力的综合作用使一个倾斜存储通道内的卷烟存储单元全部同时进行双向运动的仓储设备。后准式货架在倾斜存储通道的低端移入和移出卷烟存储单元。4.2卷烟存储单元码放形式卷烟密集式仓储系统的配置应与卷烟存储单元的码放形式相匹配。托盘垛卷烟存储单元宜采用30件/托盘的交叉立放的码放形式，也可以根据仓库实际条件采用其他有利于卷烟安全保管和高效入出库的合理的码放形式。不同的托盘垛码放形式应选择与之匹配的码、拆盘作业方式和设备。5基本构成5.1入库子系统5.1.1对于经输送线传输到人库子系统的件箱，可直接以件单元的形式人库，也可采用机械或人工码盘，以垛或托盘垛单元的形式人库：对于以整托盘形式传输到人库子系统的卷烟存储单元，经自动或人工整理外形后入库。5.1.2对于件或垛形式的卷烟存储单元，可采用输送银道、移载穿梭车或堆垛机等设备完成入库：对于托盘垛形式的卷烟存储单元，可采用叉车或堆垛机等设备完成入库。5.1.3人库子系统的设计和设备选型应与卷烟存储单元的形式相匹配，应保证卷烟存储单元的稳定性、避免散垛，并综合考虑投资、运维费、设备稳定性、易维修性、用工数量、劳动强度等因素。5.1.4人库子系统的设备数量配置应与企业经营规模和卸货能力相匹配。5.2仓储子系统5.2.1仓储子系统内的卷烟存储单元可以是件、垛或托盘垛中的一种形式或几种形式的组合。5.2.2仓储子系统可以使用动力式货架、穿梭式货架、重力式货架或后推式货架中的一种设备或几种设备的组合。5.2.3仓储子系统设计和设备选型以高卷烟存储密度、高卷烟吞吐速度、高货位利用率和低散垛率为主要原则，并综合考虑投资、运维费、设备稳定性、易维修性、用工数量、劳动强度等因素，。5.2.4仓储子系统的设备数量配置应满足YC/T335对总仓储量的需求，并与出库能力相匹配。5.2.5仓储子系统的布局和安装应考虑消防设施的安装空间及维修的便捷。
