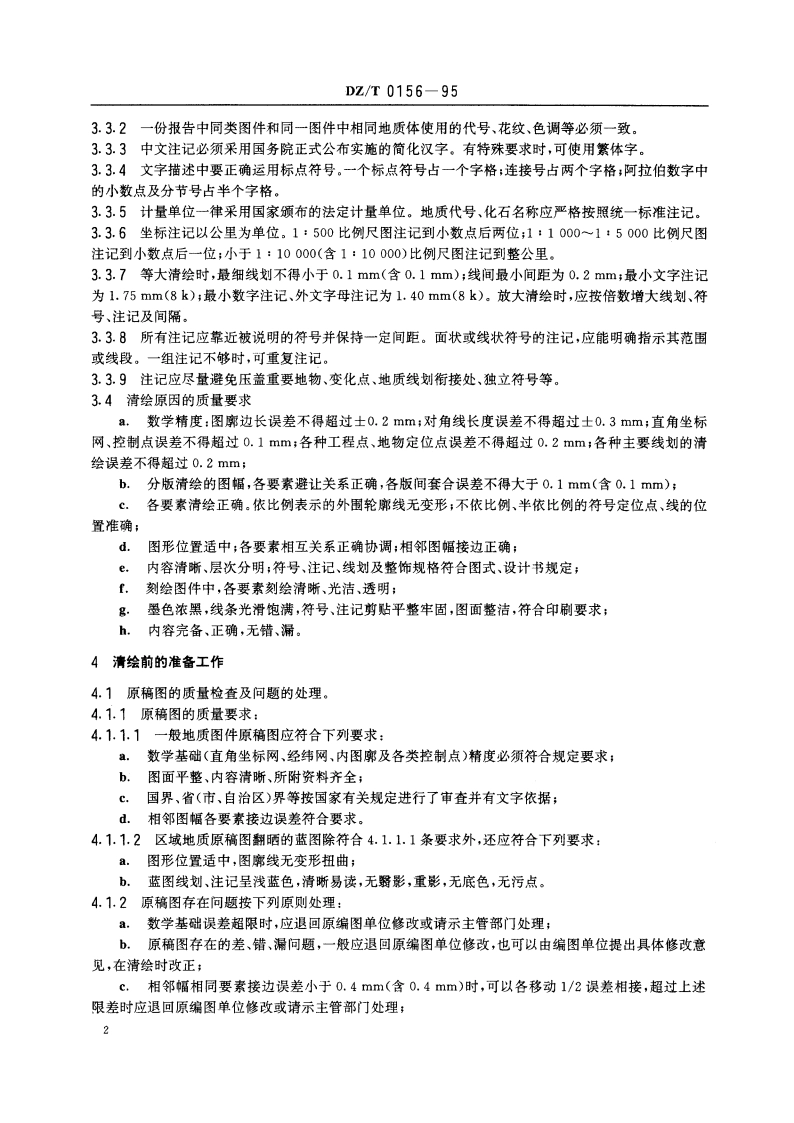

DZ/T0156-95d.原稿图模糊不清或发现重大问题时，应退回原编图单位进行修改；e.提供清、刻绘的复制蓝图（裱版蓝图、薄膜蓝图、刻图膜蓝图）不符合质量要求的，应重新翻晒；材料不合格的应重新选材。4.2出版图图幅版面设计及分版原则4.2.1图幅版面设计4.2.1.1图幅版面系指包括主幅及图廓外图名、比例尺、柱状图、图例及文字说明等在内的实际有效面积。4.2.1.2设计图幅版面时，应考虑到纸张规格、留边和印刷机械的有效印刷面积。一般对开版版面为5070cm;大对开为6080cm;全开为70100cm。4.2.1.3需分幅印刷的图件应分幅清绘。未分幅清绘而又需分幅印刷的图件，应设计出分幅线。分幅线应避免通过各类注记、独立符号、代号以及重要地理及地质要素。4.2.2分版原则4.2.2.1多色印刷图原图清绘的分版原则如下：a.按图上第一平面、第二平面分版；b.图面载负量大且与线划要素穿插较多的各要素单独分版；c.几种地质图的公用要素或相同专业要素分为一版；d.图上面状普染色界线（如地质界线、双线河、内图框线、图例框线等）应分为一版。4.2.2.2区域地质图宜分为三版。各版内容如下：a.地物版：测量控制点，山峰符号，高程点及注记，居民地及注记，道路及附属物，境界及其它地物符号，内图廓角线及套合线；b.地貌版：等高线及注记，各种地貌符号，内图廓角线及套合线；c.地质版：内、外图线，经纬网线及注记，直角坐标网线及注记，水系及注记，地质界线，地质代号，断层及注记，产状符号及注记，各类蚀变符号，化石符号，同位素年龄样及注记，火山口，井，泉，桥梁，山隘，剖面线，地层柱状图，图例及图外整饰；d.当矿产较多时，矿产要素可单独分为一版。4.2.2.3套合规矩线宜绘在成图范围线之外，呈“”形，在四图边居中联线的两端同时绘出。4.3清绘技术设计书的编写4.3.1清绘工作之前要认真分析原图资料，了解地质工作要求，编写切实可行的、经济合理的清绘技术设计书。4.3.2技术设计书的主要内容包括：a.任务概述：说明任务名称、来源、图件种类、数量、工作量、完成日期及要求；b.原稿图的质量情况及问题的处理意见；c确定清绘方法；d.图面设计及分幅、分版的具体规定；e.图内各要素的清绘要求（分要素逐一编写）；f.特殊符号的使用与说明；g.其他情况的说明与规定；h.清绘原图的检查与验收。4.4绘图材料的选择与处理4.4.1一般地质图件或单色印刷的地质图件清绘原图应选用厚度不小于0.07mm(含0.07mm)的涤纶薄膜，多色印刷的地质图件清绘原图一般应选用厚度不小于0.1mm(含0.1mm)的热定型涤纶薄膜4.4.2区域地质调查图提供清绘的底图，可采用裱版蓝图，也可采用厚度不小于0.1mm(含0.1mm)3
