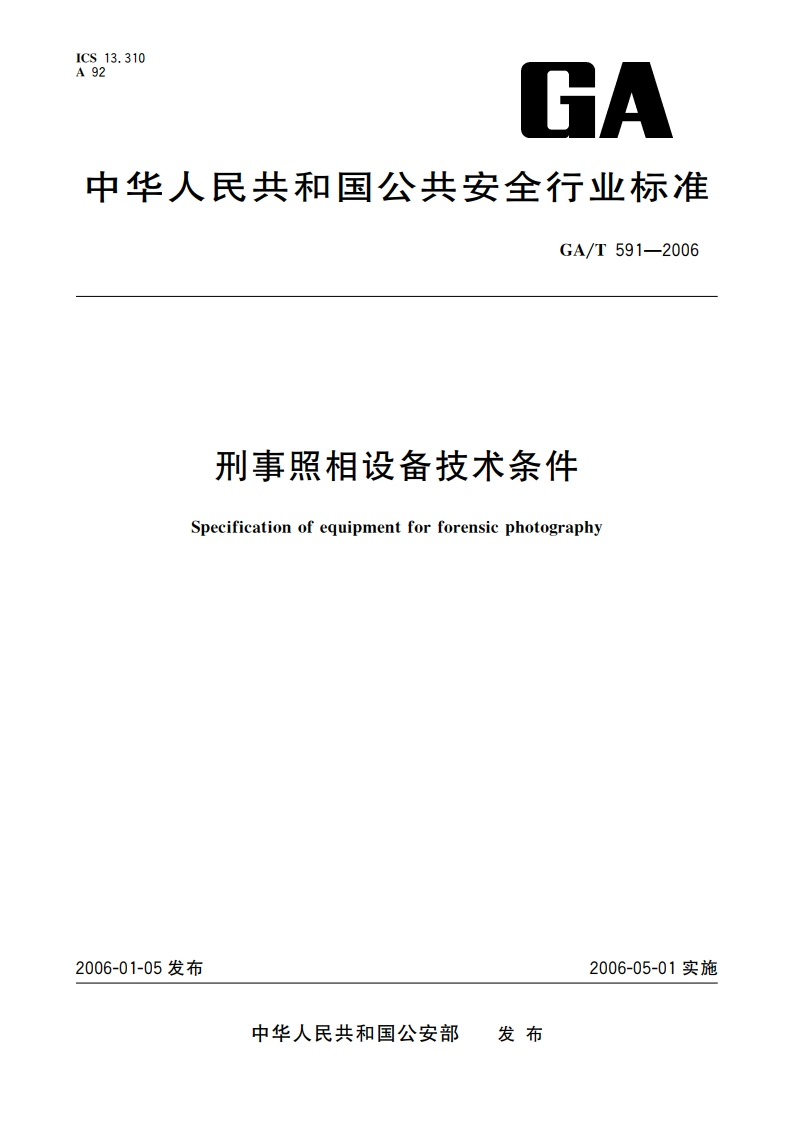

刑事照相设备技术条件 GAT 591-2006.pdf

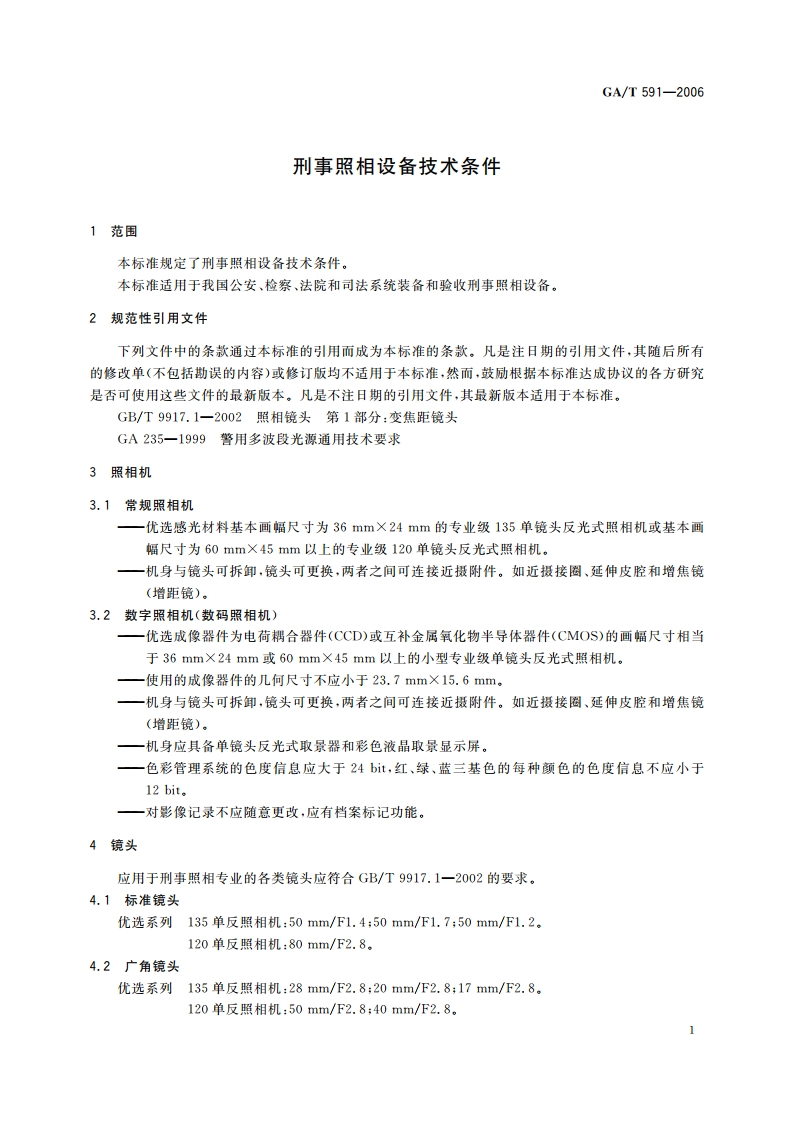

GA/T591-2006刑事照相设备技术条件1范围本标准规定了刑事照相设备技术条件。本标准适用于我国公安、检察、法院和司法系统装备和验收刑事照相设备。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T9917.1-2002照相镜头第1部分：变焦距镜头GA235-1999警用多波段光源通用技术要求3照相机3.1常规照相机优选感光材料基本画幅尺寸为36mm24mm的专业级135单镜头反光式照相机或基本画幅尺寸为60mm45mm以上的专业级120单镜头反光式照相机。机身与镜头可拆卸，镜头可更换，两者之间可连接近摄附件。如近摄接圈、延伸皮腔和增焦镜(增距镜)3.2数字照相机（数码照相机）优选成像器件为电荷耦合器件(CCD)或互补金属氧化物半导体器件(CMOS)的画幅尺寸相当于36mm24mm或60mm45mm以上的小型专业级单镜头反光式照相机。使用的成像器件的几何尺寸不应小于23.7mm15.6mm。机身与镜头可拆卸，镜头可更换，两者之间可连接近摄附件。如近摄接圈、延伸皮腔和增焦镜(增距镜)。机身应具备单镜头反光式取景器和彩色液晶取景显示屏。色彩管理系统的色度信息应大于24bit,红、绿、蓝三基色的每种颜色的色度信息不应小于12 bit.对影像记录不应随意更改，应有档案标记功能。4镜头应用于刑事照相专业的各类镜头应符合GB/T9917.1-2002的要求。4.1标准镜头优选系列135单反照相机：50mm/F1.4;50mm/F1.7;50mm/F1.2120单反照相机：80mm/F2.8。4.2广角镜头优选系列135单反照相机：28mm/F2.8;20mm/F2.8:17mm/F2.8。120单反照相机：50mm/F2.8:40mm/F2.8GA/T591-20064.3望远镜头优选系列135单反照相机：200mm/F4:300mm/F4:200mm/F2.8:500mm/F4.120单反照相机：135mm/F4:350mm/F5.6:500mm/F8。4.4变焦距镜头优选系列135单反照相机：28mm-85mm/F3.5-F4.5:28mm-80mm/F3.5-F4.5:35mm-70mm/F3.5,70mm-210mm/F4:80mm-200mm/F4.4.5微距镜头优选系列能够拍极原物大图像，物像比例为1：1.135单反照相机：105mm(100mm)/F2.8:60mm/F2.8:2001mm/F4.4.6石英镜头用于紫外照相，焦距不小于100mm,超消色差。5近摄附件应用于刑事照相专业的近摄附件与标准镜头配合连接可以拍摄物像比为1：1的图像，应按下列顺序选择配备：a)近摄接圈：b)延伸皮腔：c)近摄镜，6滤光镜6.1中性灰度滤光镜用于降低进入镜头的光通量，在高亮度时保证照相机获得合适的曝光量。根据需要选择阻光指数为2、4、8、16的中型灰度滤光镜。6.2有色滤色镜各种颜色不同密度的滤色镜。在紫外光的照射下，滤色镜（染料）本身不产生荧光。透过率不小于80%。6.3红外滤光镜可以是截止型长波通滤光镜或带通型滤光镜。透过率大于50%，杂散光小于10-。6.4紫外透过滤光镜使用透紫外玻璃或石英玻璃做基底的窄带通滤光镜，透过率大于20%，杂散光小于10-。6.5色温转换滤光鏡用于彩色照相时升降光源的色温，使胶片与光源的色温趋于一致。色温转换范围是5500K3 200 K(Kodak Wratten 85B),5 500 K3 400 K(Kodak Wratten 85).3 200 K5 500 K(KodakWratten 80A),3 400 K5 500 K(Kodak Wratten 80B).6.6偏振镜普通偏振镜和圆偏振镜，在刑事照相中用做起偏镜和检偏镜，拍照粗造客体上灰尘痕迹。在400m700nm波长范围内产生偏振光的偏振度不小于99%。7三脚架优选系列坚固的金属制三脚架，三脚架的云台能够在三维方向上转动。2
