农用运输车安全监理技术规范 NY 640-2002.pdf

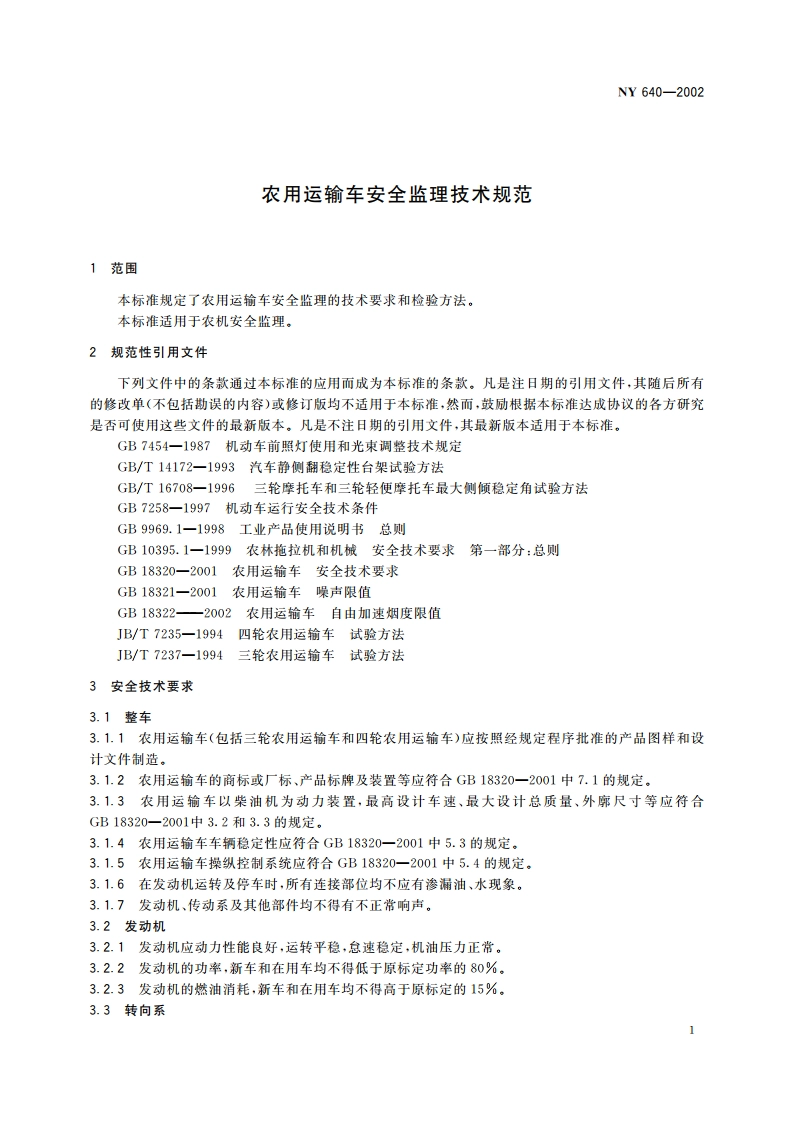

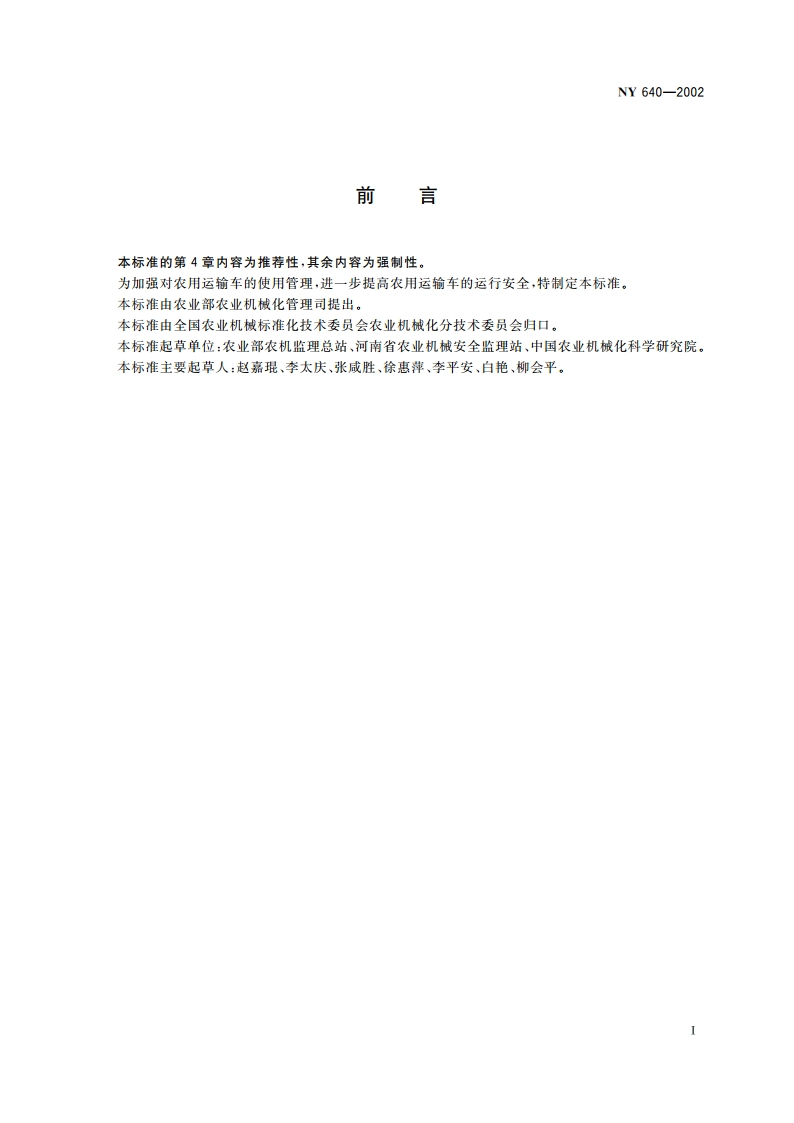

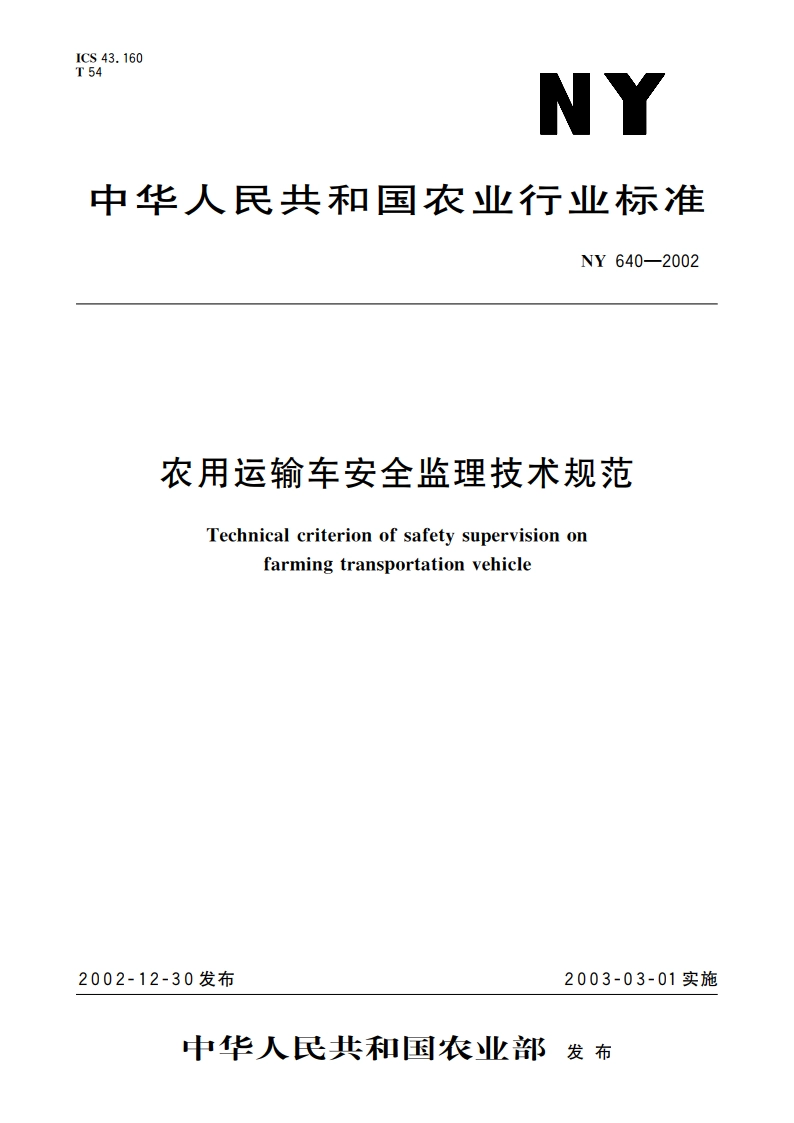

ICS 43.160T54NY中华人民共和国农业行业标准NY 640-2002农用运输车安全监理技术规范Technical criterion of safety supervision onfarming transportation vehicle2002-12-30发布2003-03-01实施中华人民共和国农业部发布NY 640-2002前言本标准的第4章内容为推荐性，其余内容为强制性。为加强对农用运输车的使用管理，进一步提高农用运输车的运行安全，特制定本标准。本标准由农业部农业机械化管理司提出。本标准由全国农业机械标准化技术委员会农业机械化分技术委员会归口。本标准起草单位：农业部农机监理总站、河南省农业机械安全监理站、中国农业机械化科学研究院。本标准主要起草人：赵嘉琨、李太庆、张咸胜、徐惠萍、李平安、白艳、柳会平。NY 640-2002农用运输车安全监理技术规范1范围本标准规定了农用运输车安全监理的技术要求和检验方法。本标准适用于农机安全监理。2规范性引用文件下列文件中的条款通过本标准的应用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7454-1987机动车前照灯使用和光束调整技术规定GB/T14172-1993汽车静侧翻稳定性台架试验方法GB/T16708-1996三轮摩托车和三轮轻便摩托车最大侧倾稳定角试验方法GB7258-1997机动车运行安全技术条件GB9969.1-1998工业产品使用说明书总则GB10395.1-1999农林拖拉机和机械安全技术要求第一部分：总则GB18320-2001农用运输车安全技术要求GB18321-2001农用运输车噪声限值GB183222002农用运输车自由加速烟度限值JB/T7235-1994四轮农用运输车试验方法JB/T7237-1994三轮农用运输车试验方法3安全技术要求3.1整车3.1.1农用运输车（包括三轮农用运输车和四轮农用运输车）应按照经规定程序批准的产品图样和设计文件制造。3.1.2农用运输车的商标或厂标、产品标牌及装置等应符合GB18320-2001中7.1的规定。3.1.3农用运输车以柴油机为动力装置，最高设计车速、最大设计总质量、外廓尺寸等应符合GB18320-2001中3.2和3.3的规定。3.1.4农用运输车车辆稳定性应符合GB183202001中5.3的规定。3.1.5农用运输车操纵控制系统应符合GB18320-2001中5.4的规定。3.1.6在发动机运转及停车时，所有连接部位均不应有渗漏油、水现象。3.1.7发动机、传动系及其他部件均不得有不正常响声。3.2发动机3.2.1发动机应动力性能良好，运转平稳，怠速稳定，机油压力正常。3.2.2发动机的功率，新车和在用车均不得低于原标定功率的80%。3.2.3发动机的燃油消耗，新车和在用车均不得高于原标定的15%。3.3转向系NY640-20023.3.1农用运输车转向系应符合GB18320-2001中5.4.2的规定。3.3.2前轴采用非独立架的四轮农用运输车转向轮的横向侧滑量应不大于5 m/km3.4制动系3.4.1农用运输车的行车制动系和驻车制动系应符合GB18320-2001中5.4.3.1的规定。3.4.2农用运输车行车制动性能应符合GB18320-2001中5.4.3.4的规定。3.4.3农用运输车驻车制动性能应符合GB18320-2001中5.4.3.5的规定。3.5行驶系3.5.1农用运输车轮胎胎面不应因磨损而露出轮胎帘层；轮胎胎面和胎臂上不应有长度超过25mm或能露出轮胎帘布层的破裂和损伤。同一轴上的轮胎型号和花纹应相同，转向轮不应用翻新轮胎。3.5.2四轮农用运输车车轮总成的横向摆动量和径向跳动量不得大于8mm。3.5.3农用运输车所装轮胎螺母和半轴螺母应完整齐全，并按规定力矩紧固。3.5.4钢板弹簧不得有裂纹和断片现象，其弹簧形式和规格应符合使用说明书中的规定。中心螺栓和U形蝶栓应紧固。3.6其他农用运输车照明、信号装置和其他电气设备应符合GB18320-2001中5.5的规定。3.7传动系3.7.1离合器应分离彻底、结合平顺，踏板自由行程应为20mm40mm。三轮农用运输车踏板力应不大于250N:四轮农用运输车踏板力应不大于300N。3.7.2变速器互锁和自锁装置应有效，不得有乱档和自行跳档现象；换档时变速杆不得与其他部件干涉。3.8驾驶室3.8.1驾驶室的内部和外部不应有任何使人致伤的锐角、利棱或凸起物。3.8.2驾驶室的车门和车窗应符合GB18320-2001中5.2.6的规定。3.9安全防护装置农用运输车安全防护装置应符合GB18320-2001中5.6的规定。3.10其他安全要求3.10.1三轮农用运输车排气管排气方向应向后或向下；四轮农用运输车的排气管不得指向车身右侧。3.10.2燃油箱及燃油管路应坚固并固定牢靠，不致因震动和冲击而发生损坏和漏油现象。3.10.3蓄电池放置的位置及防护应符合GB18320-2001中5.9.1的规定。3.10.4具有悬挂及牵引装置的农用运输车，其悬挂及牵引装置的安全要求应符合拖拉机有关标准的规定；挂接销和其他挂接装置应备有固定装置，以防止偶然脱开。3.10.5农用运输车自卸装置应符合GB18320-2001中5.4.6的规定。3.10.6当有必要防止明火点燃农作物时，排气管必须带有能熄灭废气火星的装置。3.10.7农用运输车的噪声限值应符合GB18321的规定。3.10.8农用运输车自由加速排气烟度限值应符合GB18322的规定。3.11农用运输车报废的年限等3.11.1三轮农用运输车和装配单缸的四轮农用运输车，使用期限达6年的。3.11.2装配多缸的四轮农用运输车，使用期限达9年的或累计行驶里程达2.5105km的。3.11.3达到报废年限或者累计行驶里程的经检验合格，可以适当延长年限，但最长不得超过3年；延长使用年限车辆，一个检验周期内连续两次检验不符合标准要求的，应当强制报废。4检验方法4.1漏油的检查在农用运输车连续行驶距离不小于10km,停车5 min后观察，不得有明显渗漏现象；2NY640-2002漏水的检查，在发动机运转及停车时，水箱、水泵、缸体、缸盖、暖风装置及所有连接部位均不得有明显渗漏水现象。4.2发动机主要性能指标按JB/T7235的规定进行检验。4.3施加于转向盘外缘的最大切向力按JB/T7235的规定进行检验。4.4四轮农用运输车的不足转向特性试验：转动转向盘至一定角度并保持不变，使车辆由低速逐渐提高车速加速行驶时，测定车辆行驶半径变化情况，若车辆行驶半径逐渐加大则认为具有不足转向特性。4.5四轮农用运输车转向轮的横向侧滑量按GB183202001中6.4.2.5的规定进行检验。4.6三轮农用运输车转向轮载质量与整备质量和最大允许总质量的比值按JB/T7237的规定进行检验。4.7四轮农用运输车转向轮载质量与整备质量和最大允许总质量的比值按JB/T7235的规定进行检验。4.8在空载、静态状态下，三轮农用运输车向左侧和右侧倾斜最大侧倾稳定角按GB/T16708的规定进行检验：四轮农用运输车向左侧和右侧倾斜最大侧倾稳定角按GB/T14172的规定进行检验。4.9对制动装置操纵力按JB/T7235的规定进行检验。4.10农用运输车制动性能按JB/T7235的规定进行检验。4.11农用运输车前照灯参照GB7454的规定进行检验。4.12农用运输车的噪声限值按GB18321的规定进行检验。4.13农用运输车自由加速排气烟度限值按GB18322的规定进行检验。4.14本标准中其余技术要求采用感官检测和常规方法进行检验。
