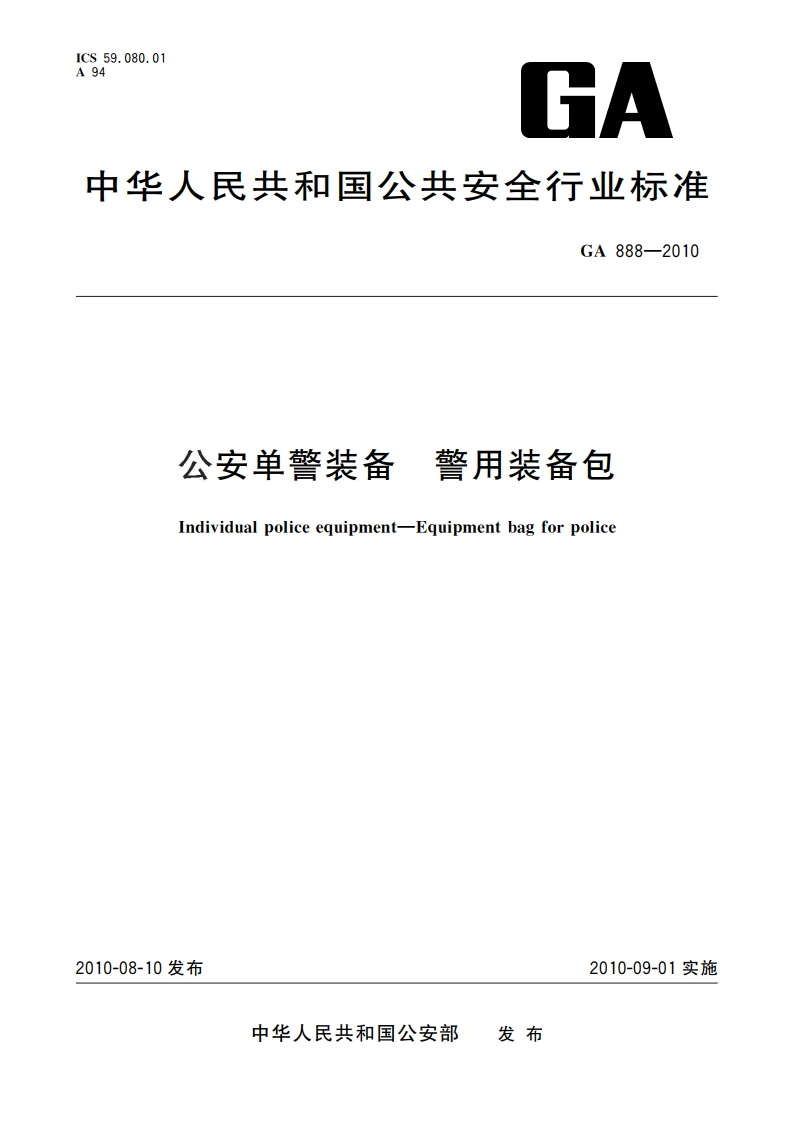

公安单警装备 警用装备包 GA 888-2010.pdf

GA888-2010公安单警装备中警用装备包产品名称代号用B表示：承制单位代号用两位大写的英文字母表示，并在主管部门备案：产品序号用唯一的六位数字表示，当六位数字不能满足时，从首位开始使用英文字母。口口口口口口产品序号，用六位数字表示承制单位代号，用两位大写的英文字母表示一产品名称代号，用B表示示例：企业生产的承制单位代号为AB,产品序号为第000001号的警用装备包产品，编号为“BAB000001”,4要求4.1总则警用装备包应符合本标准的规定，并按公安部主管部门批准的图样和技术文件制造。4.2外观4.2.1面料、里料、机织带等主辅材料表面应无残次。4.2.2包盖以及防雨罩正面应印有警徽图案、中文“警察”、英文“POLICE”、中文“警用装备包”字样。警徽图案应符合GA244的规定，警徽高120mm:中文“警察”为黑休字，字高70mm,字宽60mm,总宽185mm:英文“POLICE”为长黑体字，字高60mm,总宽175mm:中文“警用装备包”为长黑休字，字高60mm,总宽200mm,4.2.3装具袋上应分别印有“手铐”、“喷射器”、“警棍”、“强光手电”、“警用急救包”、“防割手套”、“警用水壶”、“警用制式刀具”字样，字体为宋休字，字高15mm。4.2.4印制的图案和文字应颜色饱满、端正、清晰、牢固，无明显偏斜，无露底、脱落、错位模糊等缺陷。4.2.5缝制针码密度应为7针/30mm11针/30mm。4.2.6起止针处须重缝应不少于3道线，长度不少于15mm,续缝接头处须重缝20mm30mm。4.2.7带根、袋口等受力部位，缝纫应不少于3道线，长度不少于15mm,或采用打结缝制。4.2.8缝纫部位应缝制牢固、规整、对称、平展、直顺，绗线或双道线间隔均匀。不得有开线、断线、跳线、死折、扭皱、返线、残留针眼、出套、毛漏、掉道、错位等缺陷。4.2.9隔板通用接口带缝制应规整，间隔均匀，装具袋摆放顶序正确，装具袋应与警用装备匹配，装取顺畅。4.2.10各种面料、垫料、带料不得拼接。4.2.11机织带带头热切口边应平直，无脱纱、结块。4.2.12防雨罩热封胶条应粘合牢固、两边对称，最小粘合宽度不得小于3mm。4.2.13拉链应拉合顺畅，无拉片脱落、拉链错位、拉链脱开现象。4.2.14塑料配件应插合顺畅，无毛刺、脆断。4.2.15铆钉应铆合到位，无毛刺、偏斜。4.2.16成品应表面整洁，无线头，无脱纱、异味。4.2.17警用装备包的外观特性及外观质量应符合主管部门批准的样品。4.3颜色4.3.1警用装备包面料及其辅料配件的颜色应为黑色，警微图案和文字为白色。4.3.2每件产品各部位面料及同种零部件颜色应一致。批产品与主管部门批准的样品比对，成品表面色差应不低于GB/T250一2008规定的4级，非表面部位色差不低于3级。GA888-20104.4结构和尺寸4.4.1警用装备包应为竖向长方形软包，高570mm宽380mm厚210mm,公差士20mm,可以三个方向手提，可以双肩背负。4.4.2警用装备包的正面应是包盖，包盖自顶端向下打开，包盖有扩展层，扩展层厚50mm,包盖里侧有衣物袋，包盖周边有防雨沿。4.4.3警用装备包的顶瑞和两个侧面应有提手和机织带加强筋，顶端有姓名牌插袋，顶端提手下部有产品编号牌。4.4.4在警用装备包背面的背带盖下，应有可以隐藏的双肩背带、胸调节带和腰带，背带盖可以卷起，用尼龙搭扣固定。4.4,5警用装备包的底面应有3块橡胶方块。底面靠背面一侧应有防雨罩袋，防雨罩的口边用松紧带收口，展开防雨罩，可以罩紧警用装备包。4.4.6警用装备包内应装有可拆卸的隔板，隔板背面有网袋。隔板底端应用拉链固定在包底，隔板上揣用尼龙搭扣与包顶端连结固定。隔板上缝有通用接口带，可拴挂手铐袋、急救包袋、强光手电袋、喷射器袋、警棍袋、防割手套袋、警用水壶袋、警用制式刀具袋。4.4.7警用装备包主要结构尺寸见图1，其中公差：尺寸小于100mm,公差士10%：尺寸100mm500mm,公差土7%，尺寸大于500mm,公羞为士5%。警用装备包详细结构尺寸应符合批准的图纸和样品要求。单位为毫米380印图规格宽：110高：12025警察印图规格宽：15高：70POLICE印图规格警翻装备包210a)正面图1警用装备包结构和尺寸示意图3
