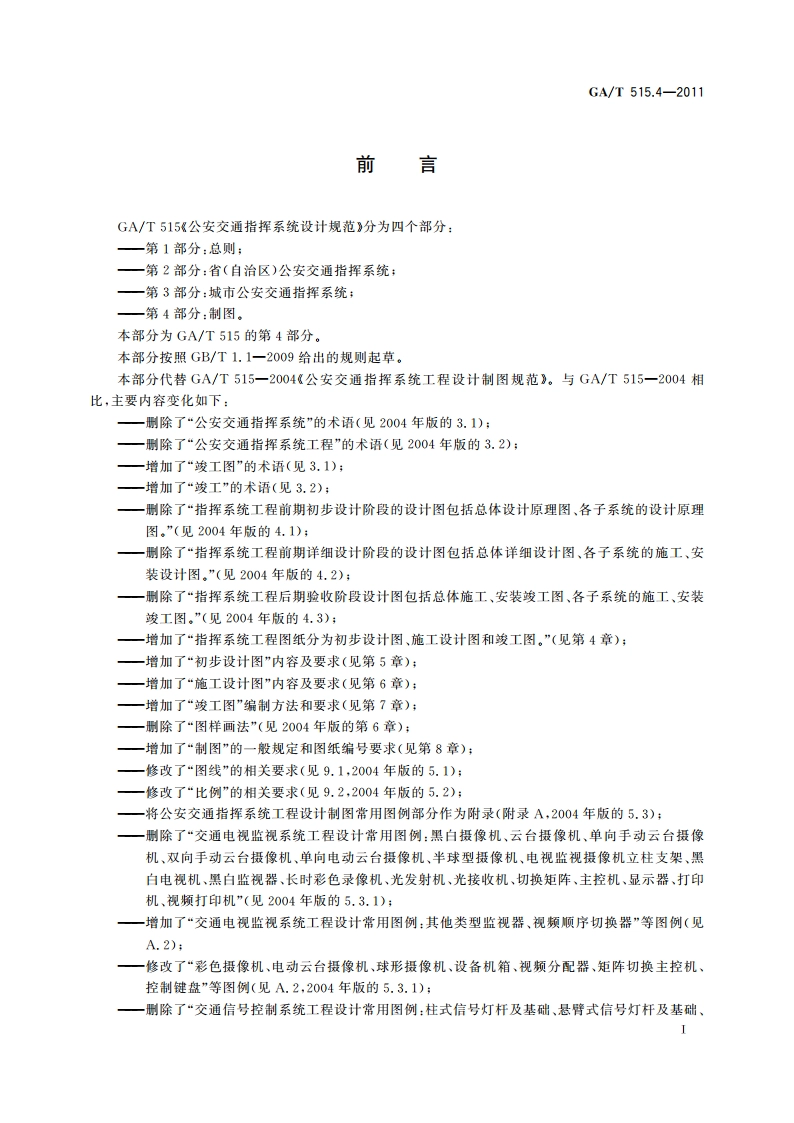

GA/T515.4-2011双悬臂式信号灯杆及基础、门式信号灯杆及基础、多用户卡/数据通信集中器/通信服务器”等图例（见2004年版的5.3.2）：一增加了“交通信号控制系统工程设计常用图例：方向指示信号灯、机动车信号灯、非机动车信号灯、人行横道信号灯”等图例（见A.1):一别除了“交通诱导系统工程设计常用图例：柱式诱导标志、悬摩式诱导标志、龙门架式诱导标志”等图例（见2004年版的5.3.3）：一将“交通诱导系统”名称修改为“交通信息发布系统”，增加了“交通诱导系统工程设计常用图例：交通诱导标志”图例（见A.11);一除了“交通违法监测记录系统工程设计常用图例：前端照相机、辅助照明灯、直立杆及基础、悬臂杆及基础”等图例（见2004年版的5.3.4）：一修改了“交通违法监测记录系统工程设计常用图例：闪光灯、设备机箱”等图例（见A.7,2004年版的5.3.4)：一删除了“公路车辆智能监测记录系统工程设计常用图例：特写摄像机、全景摄像机、光控开关、时控开关、悬臂杆及基础”等图例（见2004年版的5.3.5）：一修改了“公路车辆智能监测记录系统工程设计常用图例：设备机箱”图例（见A.10,2004年版的5.3.5)：一删除了“交通流采集系统工程设计常用图例：悬臂杆及基础”等图例（见2004年版的5.3.5）：一修改了“交通流采集系统工程设计常用图例：视频检测，超声波、微波、红外等检测器，设备机箱”等图例（见A.5,2004年版的5.3.6）：一删除了“指挥系统工程指挥中心部分设计常用图例：综合布线界面、集线器、存储盘带机、线缆”等图例（见2004年版的5.3.9）：一增加了“公安交通指挥系统工程前端土建施工制图的常用图例：单柱式设备立杆、F型悬臂式设备杆件、T型悬等式设备杆件、门架式设备杆件”等图例（见A.13)。本部分由公安部道路交通管理标准化技术委员会提出并归口。本部分负责起草单位：公安部交通管理科学研究所。本部分参加起草单位：无锡华通智能交通技术开发有限公司。本部分主要起草人：岑鑫明、缪建新、陆振益、邱红桐、封春房、顾家悦、吴昌成、孙秀萍。本部分所代替标准的历次版本发布情况为：-GA/T515一2004.0
