光伏发电站技术监督导则 NBT 10113-2018.pdf

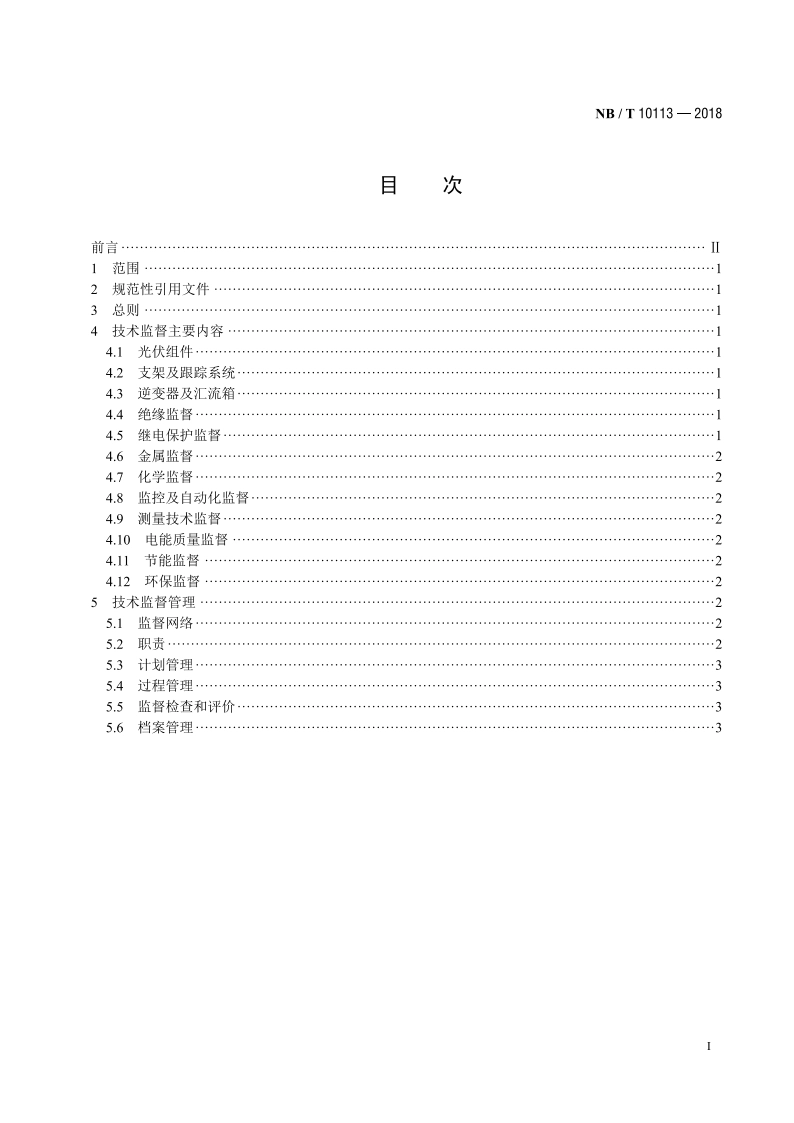

NB/T10113-2018目次前言】范用2规范性引用文件3总则4技术监督主要内容41光伏组件42支架及跟踪系统4.3逆变器及汇流箱414.4绝缘监督4.5继电保护监督414.6金属监督24.7化学监督24.8监控及自动化监督24.9测量技术监督24.10电能质量监督。24.11节能监督24.12环保监督25技术监督管理251监督网络252职责253计划管理35.4过程管理35.5监督检查和评价356档案管理3NB/T10113一2018源系统。4.6金属监督设备的金属线材、金属部件、电瓷部件以及辅助材料的材质、组织和性能变化，焊接材料、胶接材料、焊缝、胶接面的质量，部件、焊缝、胶接面和材料的损伤情况。4.7化学监督绝缘油、润滑脂、六氟化硫气体的选用、检测检验、更换、报废与再利用。4.8监控及自动化监督光伏电站监控系统，AGC/AVC控制系统、消防报警系统、安防监控系统、功率预测系统以及升压站综合自动化系统等自动化系统和设备。4.9测量技术监督电流、电压、频率、功率、电量等电气量参数，辐照度、风速、风向、气压、湿度、温度等非电量参数，及其各类测量仪表及装置的数据收集及整理、检验、检定、量值传递和溯源。4.10电能质量监督电压偏差、频率偏差、谐波、三相不平衡度、电压波动及闪变、畸变率等指标的检测内容、周期及方法。电能质量监测设备的性能。4.11节能监督组件、逆变器、集电线路、站用电、就地升压变压器及变电设备能耗和节能要求。4.12环保监督环境保护设施及指标要求，电气设备及系统的噪声、磁场，废气、废水、废油、固体废弃物的控制及处理措施等。5技术监督管理5.1监督网络5.1.1技术监督可实施三级管理，一级为分管领导，二级为技术监督专责，三级为监督员。5.1.2根据实际情况和技术能力，自主或委托开展技术监督工作。5.2职责5.2.1分管领导5.2.1.1全面负责技术监督工作，建立健全监督网络，落实监督岗位责任制。5.2.1.2审定技术监督计划、措施、实施细则及相关制度，定期组织召开技术监督工作会议，监督检查本企业技术监督工作和指标完成情况。5.2.1.3负责设备设施事故调查分析工作，制定反事故措施。研究并解决技术监督工作中的重大技术问题。2
