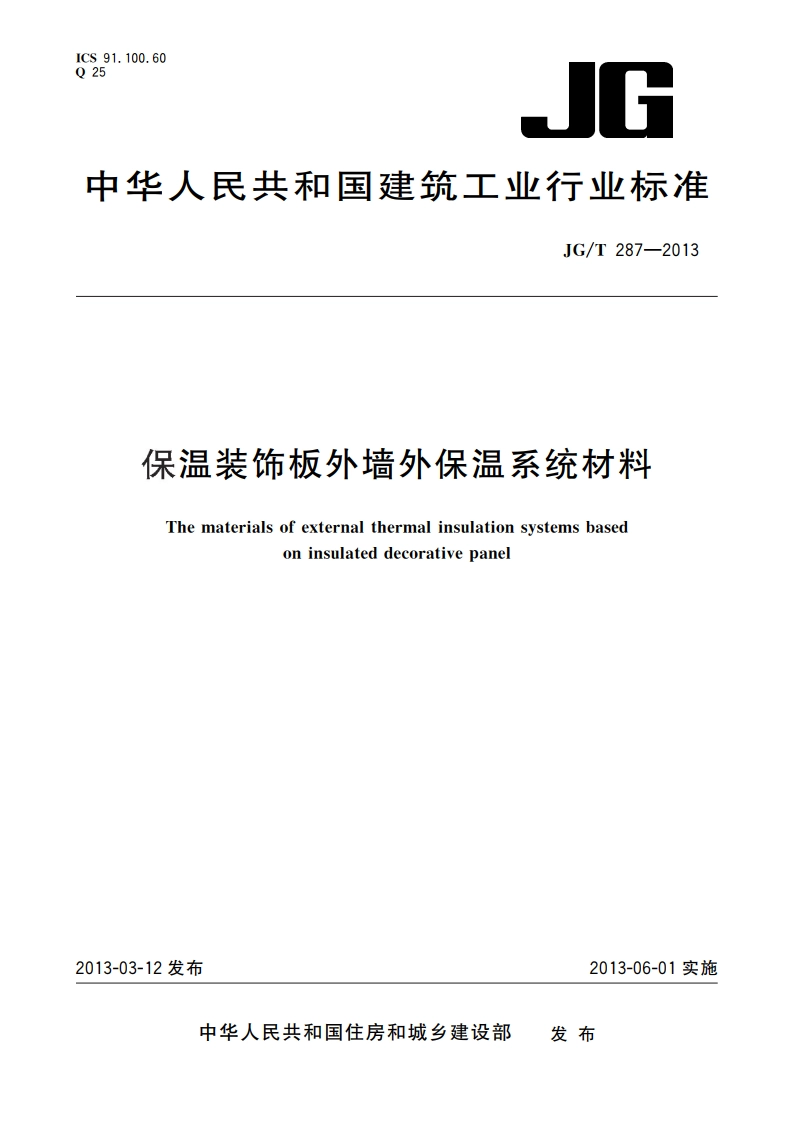

保温装饰板外墙外保温系统材料 JGT 287-2013.pdf

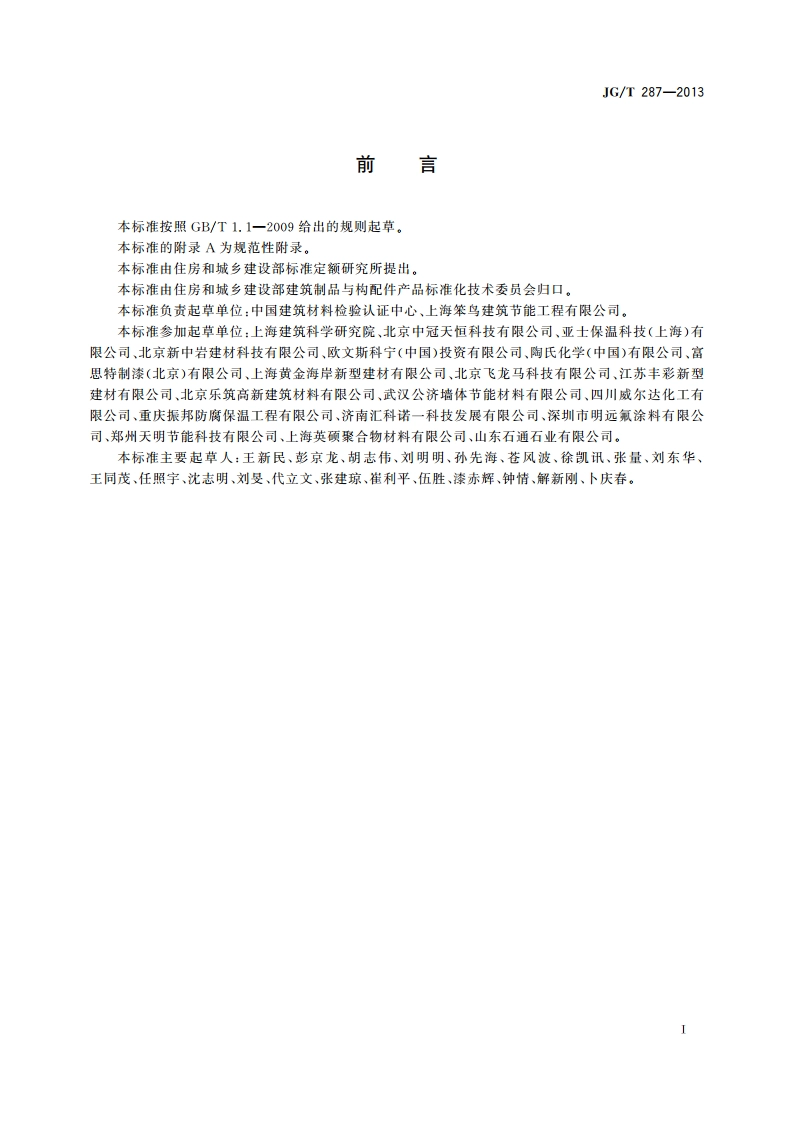

JG/T287-2013前言本标准按照GB/T1.1一2009给出的规则起草。本标准的附录A为规范性附录。本标准由住房和城乡建设部标准定额研究所提出。本标准由住房和城乡建设部建筑制品与构配件产品标准化技术委员会归口。本标准负责起草单位：中国建筑材料检险认证中心、上海笨鸟建筑节能工程有限公司。本标准参加起草单位：上海建筑科学研究院、北京中冠天恒科技有限公司、亚士保温科技（上海）有限公司、北京新中岩建材科技有限公司、欧文斯科宁（中国）投资有限公司、陶氏化学（中国）有限公司、富思特制漆（北京）有限公司、上海黄金海岸新型建材有限公司、北京飞龙马科技有限公司、江苏丰彩新型建材有限公司、北京乐筑高新建筑材料有限公司、武汉公济墙体节能材料有限公司、四川威尔达化工有限公司、重庆振邦防腐保温工程有限公司、济南汇科诺一科技发展有限公司、深圳市明远氟涂料有限公司、郑州天明节能科技有限公司、上海英硕聚合物材料有限公司、山东石通石业有限公司。本标准主要起草人：王新民、彭京龙、胡志伟、刘明明、孙先海、苍风波、徐凯讯、张量、刘东华、王同茂、任照宇、沈志明、刘旻、代立文、张建琼、崔利平、伍胜、漆赤辉、钟情、解新刚、卜庆春。IJG/T287-2013保温装饰板外墙外保温系统材料1范围本标准规定了保温装饰板外墙外保温系统材料的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于民用建筑用保温装饰板外墙外保温系统材料，其保温装饰板应为工厂预制成型的制品。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包含所有的修改单）适用于本文件。GB/T308一2002滚动轴承钢球GB/T1766色漆和清漆涂层老化的评级方法GB/T1771色漆和清漆耐中性盐雾性能的测定GB/T1865色漆和清漆人工气候老化和人工辐射曝露滤过的氙弧辐射GB/T6342泡沫塑料与橡胶线性尺寸的测定GB/T8170一2008数值修约规则与极限数值的表示和判定GB8624建筑材料及制品燃烧性能分级GB/T9265建筑涂料涂层耐诚性的测定GB/T9274色漆和清漆耐液体介质的测定GB/T9286色漆和清漆漆膜的划格试验GB/T9780建筑涂料涂层耐沾污性试验方法GB/T10294绝热材料稳态热阻及有关特性的测定防护热板法GB/T10295绝热材料稳态热阻及有关特性的测定热流计法GB/T13475绝热稳态传热性质的测定标定和防护热箱法GB/T14683一2003硅酮建筑密封胶GB/T17146一1997建筑材料水蒸气透过性能试验方法JG/T159一2004外墙内保温板3术语和定义下列术语和定义适用于本文件，3.1保温装饰板外墙外保温系统材料the materials of external thermal insulation systems based oninsulated decorative panel由保温装饰板、粘结砂浆、锚固件、嵌缝材料和密封胶组成，置于建筑物外墙外侧，以实现保温装饰JG/T287-2013一体化的功能。3.2保温装饰板insulated decorative panel在工厂预制成型的板状制品，由保温材料、装饰面板以及胶粘剂、连接件复合而成，具有保温和装饰功能。保温材料主要有泡沫塑料保温板、无机保温板等，装饰面板由无机非金属材料衬板及装饰材料组成，也可为单一无机非金属材料。4分类按保温装饰板单位面积质量分为I型、型。I型：20kg/m2。型：20kg/m230kg/m2。5要求5.1一般要求5.1.1保温装饰板外墙外保温系统材料应由系统产品供应商配套提供。5.1.2保温装饰板外墙外保温系统材料当采用可燃保温材料时，系统应按相关标准或规定采取阻止火焰蔓延的防火措施，保温装饰板保温材料表面及侧面均采用玻纤网格布增强聚合物砂浆或其他无机非金属材料包裹，厚度不小于3mm。5.1.3应使用粘钉结合方式固定保温装饰板。5.1.4装饰面板饰面材料除涂料外，其他均应采用不燃材料。5.1.5密封胶主要性能指标应符合GB/T14683一2003的要求，嵌缝材料主要性能指标应符合相关标淮的要求。5.2保温装饰板外墙外保温系统保温装饰板外墙外保温系统性能指标应符合表1的要求。表1保温装饰板外墙外保温系统性能指标指标项目I型型外观无粉化，起鼓，起泡、脱落现象，无宽度大于0.10mm的裂缝耐侯性面板与保温材料拉0.100.15伸粘结强度/MPa拉仲粘结强度/MPa0,10，破坏发生在保温材料中0.15，破坏发生在保温材料中单点错固力kN0.300.60热阻/(m2K/W)给出热组值水蒸气透过性能儿g/(mh)防护层透过量大于保温层透过量当采用无机保温材料或系统有透气构造时不检验水泰气透过性能。
