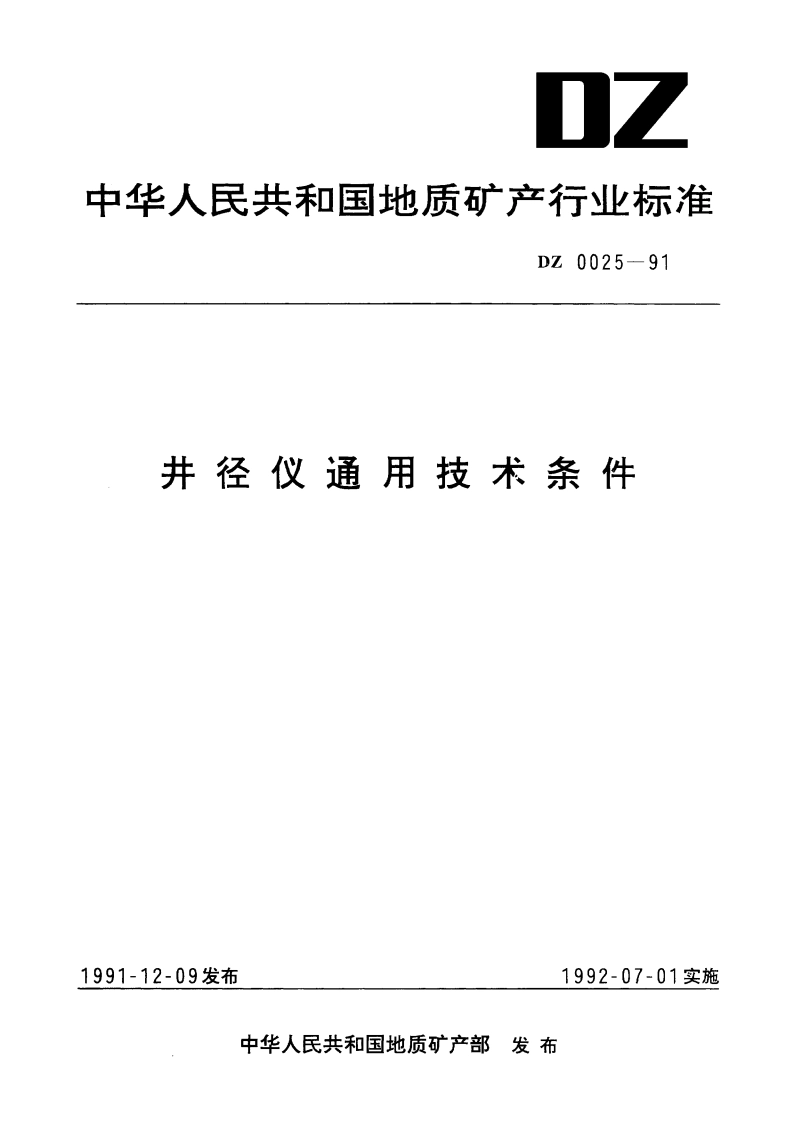

井径仪通用技术条件 DZ 0025-1991.pdf

中华人民共和国地质矿产行业标准DZ0025-91井并径仪通用技术条件1主题内容与适用范围1.1本标准规定了地质勘探用井径仪的通用技术要求、试验方法、检验规则、标志、包装、运输与贮存。1.2本标准适用于测钻孔（井）深在2000m以内的各类井径测量仪器。是各类井径仪设计、生产、检验以及制定产品标准的技术依据。2引用标准GB191包装储运图示标志DZ28.1地质仪器产品基本环境试验条件及方法温度试验DZ28.2地质仪器产品基本环境试验条件及方法湿度试验DZ28.3地质仪器产品基本环境试验条件及方法振动试验DZ28.4地质仪器产品基本环境试验条件及方法冲击试验DZ28.5地质仪器产品基本环境试验条件及方法碰撞试验DZ28.6地质仪器产品基本环境试验条件及方法跌落试验DZ28.8地质仪器产品基本环境试验条件及方法压力试验DZ29.1地质仪器产品运输包装基本环境试验条件及方法运输包装振动试验DZ29.3地质仪器产品运输包装基本环境试验条件及方法运输包装自由跌落试验DZ29.4地质仪器产品运输包装基本环境试验条件及方法运输包装淋雨试验DZ30地质仪器产品质量检验规则ZBD82002地质仪器产品包装通用技术条件ZBD82003地质仪器电气，机械结构一般要求ZBD82005地质仪器产品基本安全要求DZ0005测井电缆接头3产品分类及型式3.1根据仪器结构不同，井径仪可分为单腿井径仪、三腮并径仪和四腿井径仪。3.2下井仪器采用电缆或钢丝绳与地面仪器连接。3.3工作方式：定点测量、连续测量。3.4记录方式：由配备的地面仪器记录或下井仪器自记录，而后地面处理。3.5井径仪应具有与综合测井站连用的功能：井径测量部分也可与其他下井仪器设计在一起，但必须保证井径测量精度的要求。3.6结构尺寸a.机械结构应符合ZBD82003的规定：b.下井仪器的外径尺寸系列，应按表1规定的尺寸选择设计。其长度可在产品标准中规定：中华人民共和国地质矿产部1991-12-09批准1992-07-01实施DZ0025-91降雨量：100士20L/m2h雨水温度：535降雨方向：1)垂直2)与受试产品成45夹角仪器状态：非工作状态降雨时间：60min4.3性能要求见表5。表5测量范围，mm2825080-6008010005001500当并径小于350mm时，不得超过士7mm:测量误差，mm当并径大于350mm时，不得超过2%灵敏度供电3mA时，不低于10mV/dm绝缘电阻供电电极、测量电极与外壳间在正常条件下绝缘电阻不小于100m:潮湿试验后测绝缘电阻不小于2Mn4.4测量腿顶端及测量腿与仪器连接部分所用材料，要耐磨，硬度不低于HRC5565。具体材料要求在产品标准中规定。4.5下井仪器的紧固连接件要牢固可靠，不得有位移：地面仪器结构布局合理，操作与调节机构灵活、动作准确：读数、显示部分应清晰无误：测量腿应伸、缩灵活，测量开闭装置要动作准确可靠。4.6井径仪内所充油类应不含杂质，且无腐蚀作用。4.7仪器外观要求仪器外观应整洁、美观、并符合下述要求：a。标志清晰、牢固；b.外部零件结合处应整齐，无不平整现象：，电镀与化学外理表面应光洁、无锈蚀、划痕等缺陷：.涂漆表面应均匀、色泽一致，不应有脱皮、起泡及流痕等缺陷。4.8安全要求根据ZBD82005的规定，在产品标准中予以具体规定。4.9仪器成套性各类井径仪的成套性应在产品标准中作出具体规定。5试验方法试验如无特殊要求，均在正常大气条件下进行，即：温度：1535湿度：45%75%(RH)大气压：86106kPa试验测量设备、器具，应定期送计量部门检验和校准后方能使用，以确保试验要求。5.1环境试验5.1.1温度试验根据4,1.1规定的条件，按DZ28.1试验方法的规定，进行温度试验及检测。5.1.2湿度试验根据4.1.2规定的条件，按DZ28.2试验方法的规定，进行湿度试验（对下并仪器，要放在水中浸泡48h试验)，试验后，进行检测。5.1.3振动试验4
