三重管双动回转取土器 JGT 5061.9-1995.pdf

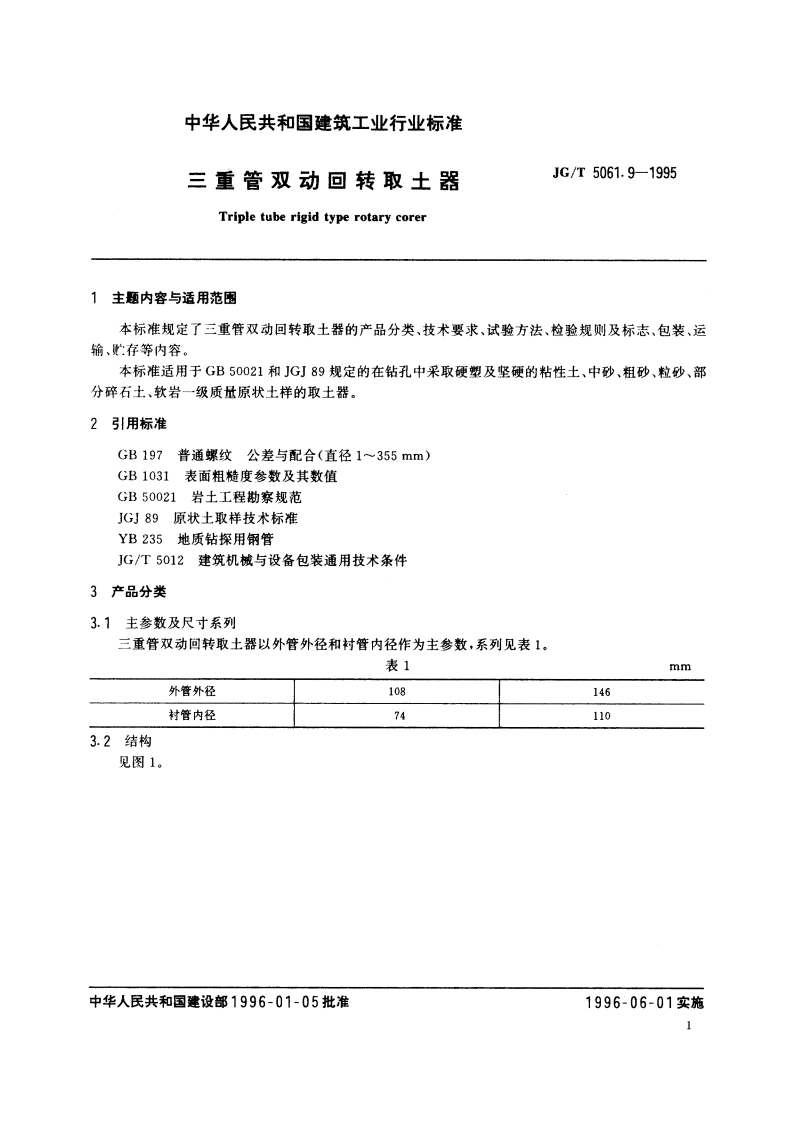

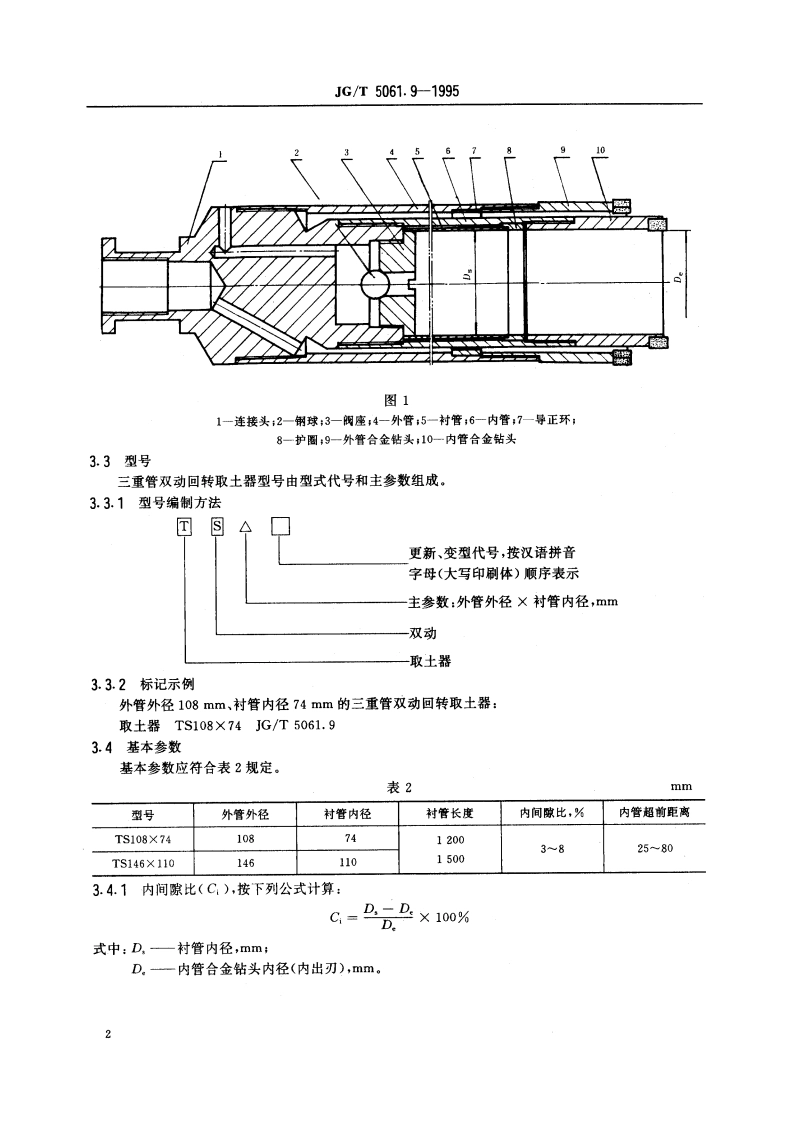

中华人民共和国建筑工业行业标准三重管双动回转取土器JG/T5061.91995Triple tube rigid type rotary corer1主题内容与适用范围本标准规定了三重管双动回转取土器的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存等内容。本标准适用于GB50021和JGJ89规定的在钻孔中采取硬塑及坚硬的粘性土、中砂、粗砂、粒砂、部分碎石土、软岩一级质量原状土样的取土器。2引用标准GB197普通螺纹公差与配合（直径1355mm)GB1031表面粗糙度参数及其数值GB50021岩土工程勒察规范JG)89原状土取样技术标准YB235地质钻探用钢管JG/T5012建筑机械与设备包装通用技术条件3产品分类3.1主参数及尺寸系列三重管双动回转取土器以外管外径和村管内径作为主参数，系列见表1。表1mm外管外径108146材管内径741103.2结构见图1.中华人民共和国建设部1996-01-05批准1996-06-01实施1JG/T5061.9-19954技术要求4.1产品应按规定程序批准的图样和技术文件制造。4.2主参数和基本参数应符合3.1和3.4规定。4.3衬管材料可选用金属或非金属管材。4.4衬管内径偏差为士0.3mm,外径偏差为士0.5mm,圆度不超过其衬管内径偏差。内径表面粗糙度不应低于R3.2,外径表面粗糙度不应低于R.6.3。4.5连接头应采用机械性能不低于50钢的材料制造，并经调质处理，热处理后硬度应为HB234270。4.6内管、外管、合金钻头体应采用YB235规定的DZ4550无缝钢管制造。内管、外管尺寸偏差应符合表3的规定。表3mmTS146X110TS108X74名称外管外径146内管外径127外管外径108内管外径89外径士1.46士1.27士1.08士0.71+0.68+0.68+0.64+0.48壁厚-0.45-0.45-0.43-0.32直线度1.5/10004.7内管、外管的内外表面应光滑，无折叠、结疤、轧折、裂缝、离层和深的发纹及直道存在。轻微的凹凸面及其他深度不超过壁厚公差范围的缺陷则允许存在。4.8内管、外管、合金钻头和连接头的特殊梯形螺纹应符合YB235规定的地质岩心管、套管及其接头的螺纹。4.9内管、外管的不加工外表面应进行防锈处理，涂漆后表面应均匀一致，色泽光亮。除标准件外其余零件应进行防锈处理，如发蓝或发黑等，色泽应均匀。4.10装配4.10.1用于装配的所有加工件和外购件，必须经检验合格后方可进行装配。4.10.2装配后各部位应连接可靠，经振动后不得有松动现象，垂直状态时内管、外管同轴度允差为1mm.5试验方法5.1将内外管置于2m1m的不低于三级平板上，用常规方法检验其直线度应符合表3规定。5.2用游标卡尺测量内外管外径和壁厚，其偏差应符合表3规定，并用肉眼检查内外表面质量应符合4.7规定。5.3用游标卡尺测量衬管内外径偏差，并用肉眼对照粗糙度标准块检查内外表面质量均应符合4.4规定。5.4连接头调质处理后用硬度计检查，其硬度应符合4.5规定。5.5特殊梯形螺纹和普通螺纹应用标准螺纹试规进行检验。5.6将装配好的取土器吊起处于垂直状态，检验其同轴度应符合4.10.2规定。6检验规则三重管双动回转取土器分为型式检验和出厂检验。6.1型式检验是对其性能、参数等进行的全面检验。型式检验项目包括本标准4.14.10。有下列情况3
