丝织物平滑度试验方法 斜面滑动法 FZT 40001-1992.pdf

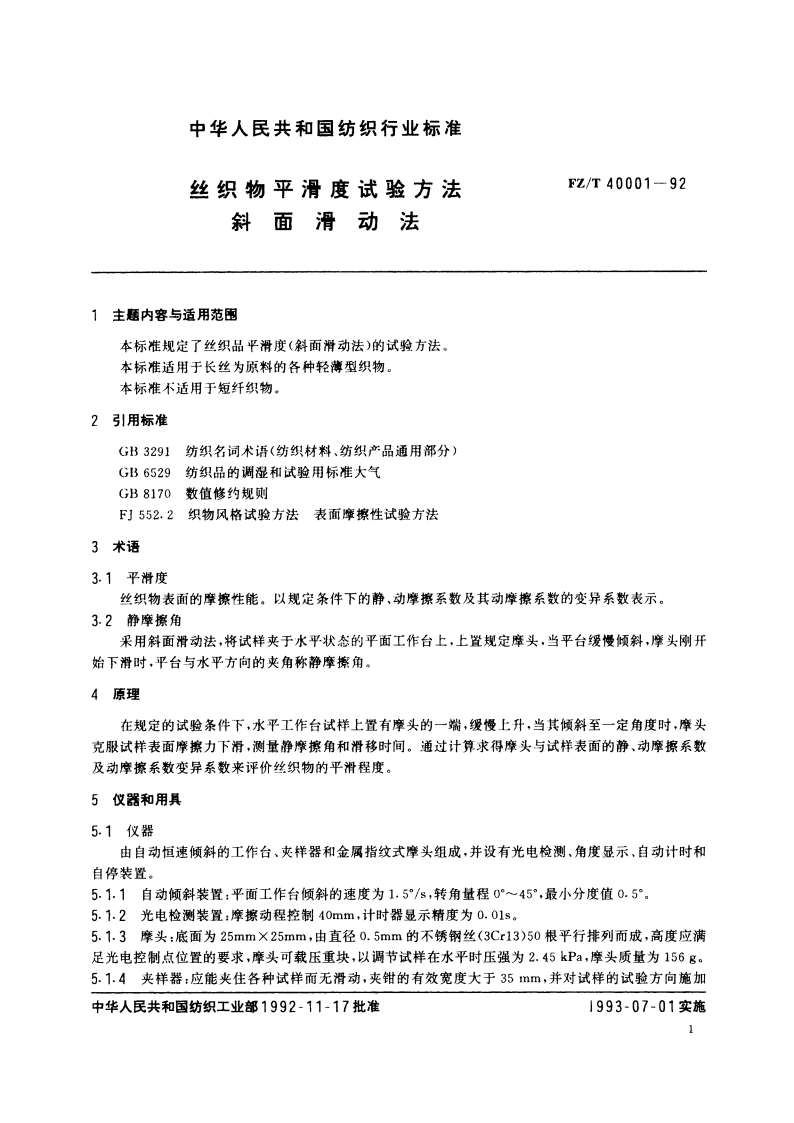

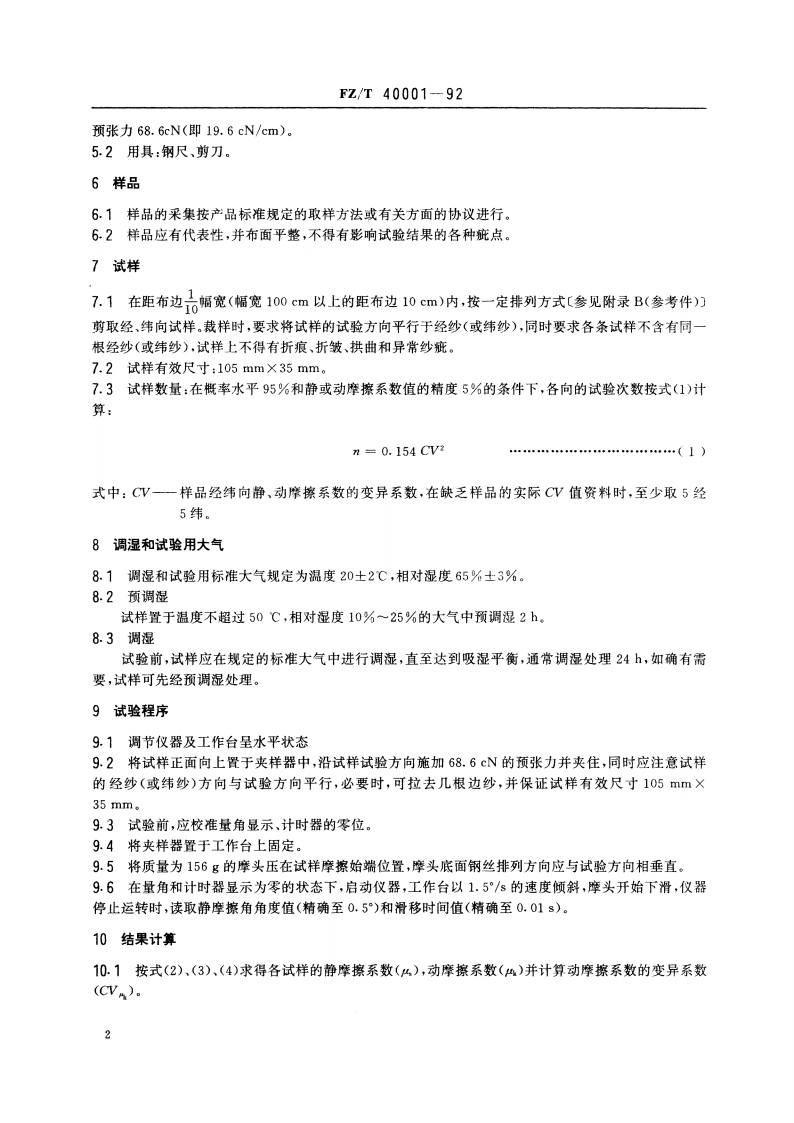

中华人民共和国纺织行业标准丝织物平滑度试验方法FZ/T40001-92斜面滑动法1主题内容与适用范围本标准规定了丝织品平滑度（斜面滑动法）的试验方法。本标准适用于长丝为原料的各种轻薄型织物。本标准不适用于短纤织物。2引用标准GB3291纺织名词术语（纺织材料、纺织产品通用部分）GB6529纺织品的调湿和试验用标准大气GB8170数值修约规则】552.2织物风格试验方法表面摩擦性试验方法3术语3.1平滑度丝织物表面的摩擦性能。以规定条件下的静、动摩擦系数及其动摩擦系数的变异系数表示。32静摩擦角采用斜面滑动法，将试样夹于水平状念的平面工作台上，上置规定摩头，当平台缓慢倾斜，摩头刚开始下滑时，平台与水平方向的夹角称静摩擦角。4原理在规定的试验条件下，水平工作台试样上置有摩头的一端，缓慢上升，当其倾斜至一定角度时，摩头克服试样表面摩擦力下滑，测量静摩擦角和滑移时间。通过计算求得摩头与试样表面的静、动摩擦系数及动摩擦系数变异系数来评价丝织物的平滑程度。5仪器和用具5.1仪器由自动恒速倾斜的工作台、夹样器和金属指纹式摩头组成，并设有光电检测、角度显示，自动计时和自停装置。5.1.1自动倾斜装置：平面工作台倾斜的速度为1.5/s,转角量程045，最小分度值0.5。5.1.2光电检测装置：摩擦动程控制40mm,计时器显示精度为0.01s。5.1.3摩头：底面为25mm25mm,由直径0.5mm的不锈钢丝(3C13)50根平行排列而成，高度应满足光电控制点位置的要求，摩头可载压重块，以调节试样在水平时压强为2.45kPa,摩头质量为156g。5.1.4夹样器：应能夹住各种试样而无滑动，夹钳的有效宽度大于35mm,并对试样的试验方向施加中华人民共和国纺织工业部1992-11-17批准1993-07-01实施FZ/T40001-92预张力68.6cN(即19.6cN/cm).5.2用具：钢尺、剪刀。6样品6.1样品的采集按产品标准规定的取样方法或有关方面的协议进行。6.2样品应有代表性，并布面平整，不得有影响试验结果的各种疵点。7试样7.1在距布边品幅宽（幅宽100cm以上的距布边10m)内，按一定排列方式参见附录B(参考件）刀剪取经、纬向试样.裁样时，要求将试样的试验方向平行于经纱（或纬纱），同时要求各条试样不含有同一根经纱（或纬纱），试样上不得有折痕、折皱、拱曲和异常纱疵。7.2试样有效尺寸：105mm35mm。7.3试样数量：在概率水平95%和静或动摩擦系数值的精度5%的条件下，各向的试验次数按式(1)计算：n=0.154CV式中：CV一样品经纬向静、动摩擦系数的变异系数，在缺乏样品的实际CV值资料时，至少取5经5纬.8调湿和试验用大气8.1调湿和试验用标准大气规定为温度20士2，相对湿度65%士3%.8.2预调湿试样置于温度不超过50，相对湿度10%一25%的大气中预调湿2h.8.3调湿试验前，试样应在规定的标准大气中进行调湿，直至达到吸湿平衡，通常调湿处理24h,如确有需要，试样可先经预调湿处理。9试验程序9.1调节仪器及工作台呈水平状态9.2将试样正面向上置于夹样器中，沿试样试验方向施加68.6cN的预张力并夹住，同时应注意试样的经纱（或纬纱）方向与试验方向平行，必要时，可拉去几根边纱，并保证试样有效尺寸105mm35mm。9.3试验前，应校准量角显示，计时器的零位。9.4将夹样器置于工作台上固定。9.5将质量为156g的摩头压在试样摩擦始端位置，摩头底面钢丝排列方向应与试验方向相垂直。9.6在量角和计时器显示为零的状态下，启动仪器，工作台以1.5/s的速度倾斜，摩头开始下滑，仪器停止运转时，读取静摩擦角角度值（精确至0.5）和滑移时间值（精确至0.01s)。10结果计算10.1按式(2)、(3)、(4)求得各试样的静摩擦系数(4)，动摩擦系数(4)并计算动摩擦系数的变异系数(CV）.2
