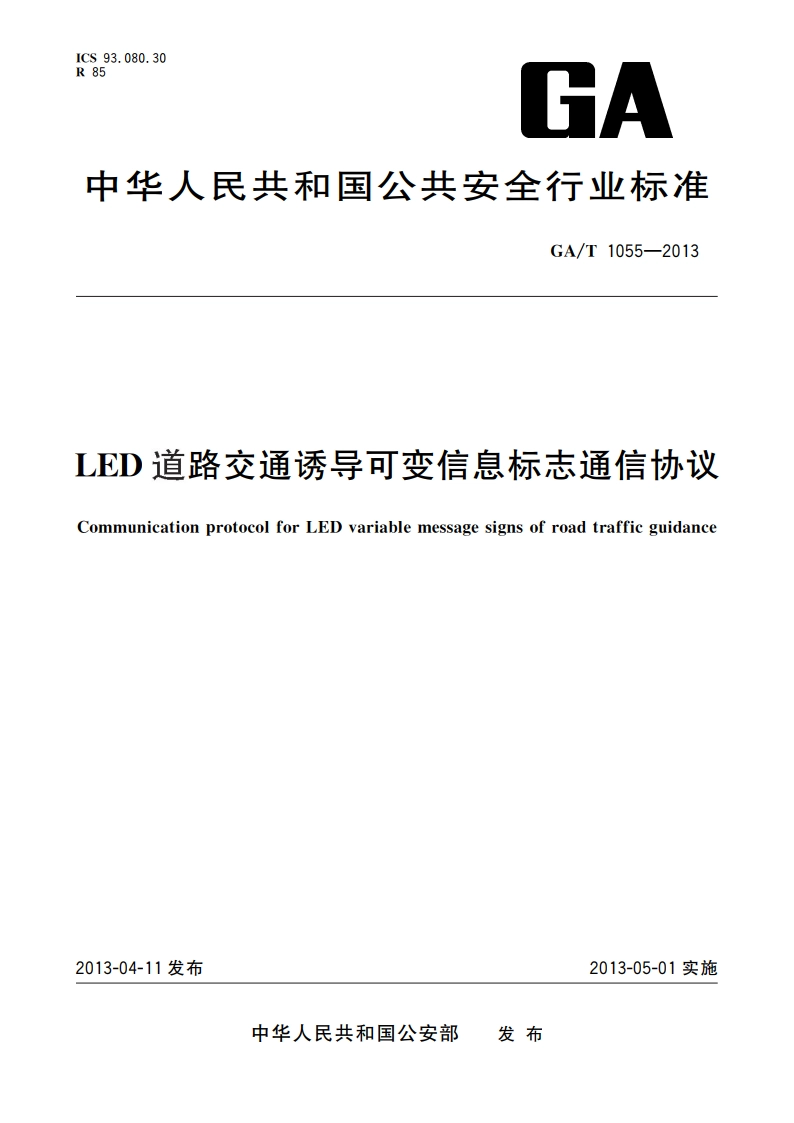

LED道路交通诱导可变信息标志通信协议 GAT 1055-2013.pdf

GA/T1055-20133.6上载uploadLED道路交通诱导可变信息标志把特定信息按约定的格式发送给中心控制机。GA/T484-2010,定义3.163.7下载download中心控制机把特定信息按约定格式发送给LED道路交通诱导可变信息标志。GA/T484-2010,定义3.173.8环境照度environmental illuminanceLED道路交通诱导可变信息标志所处位置的环境光照度。4物理层接口要求接口形式应符合GA/T484-2010中5.7要求。5数据帧5.1帧结构数据帧由帧开始、数据域、校验码和帧结束组成，其封装格式见图1。数据域OX7DOX7E开始校验码帧结束OX7EOX7D0X5DOX7DOX5E?OX7E图1数据帧封装格式5.2校验码和帧开始、帧结束校验码和帧开始、帧结束应符合下列要求：a)帧开始和帧结束应为一字节十六进制数0X7E;b)帧结束之前，应有校验码，其值为数据域所有字节按位异或；c)校验码值为0X7E时，应以0X7D和0X5E两个字节取代；d)校验码值为0X7D时，应以0X7D和和0X5D两个字节取代。5.3数据域定义5.3.1数据域构成由链路地址、协议版本号、操作类型、对象标识及消息内容五部分构成，见图2。链路地址协议版本号操作类型对象标识消息内容图2数据域定义2
