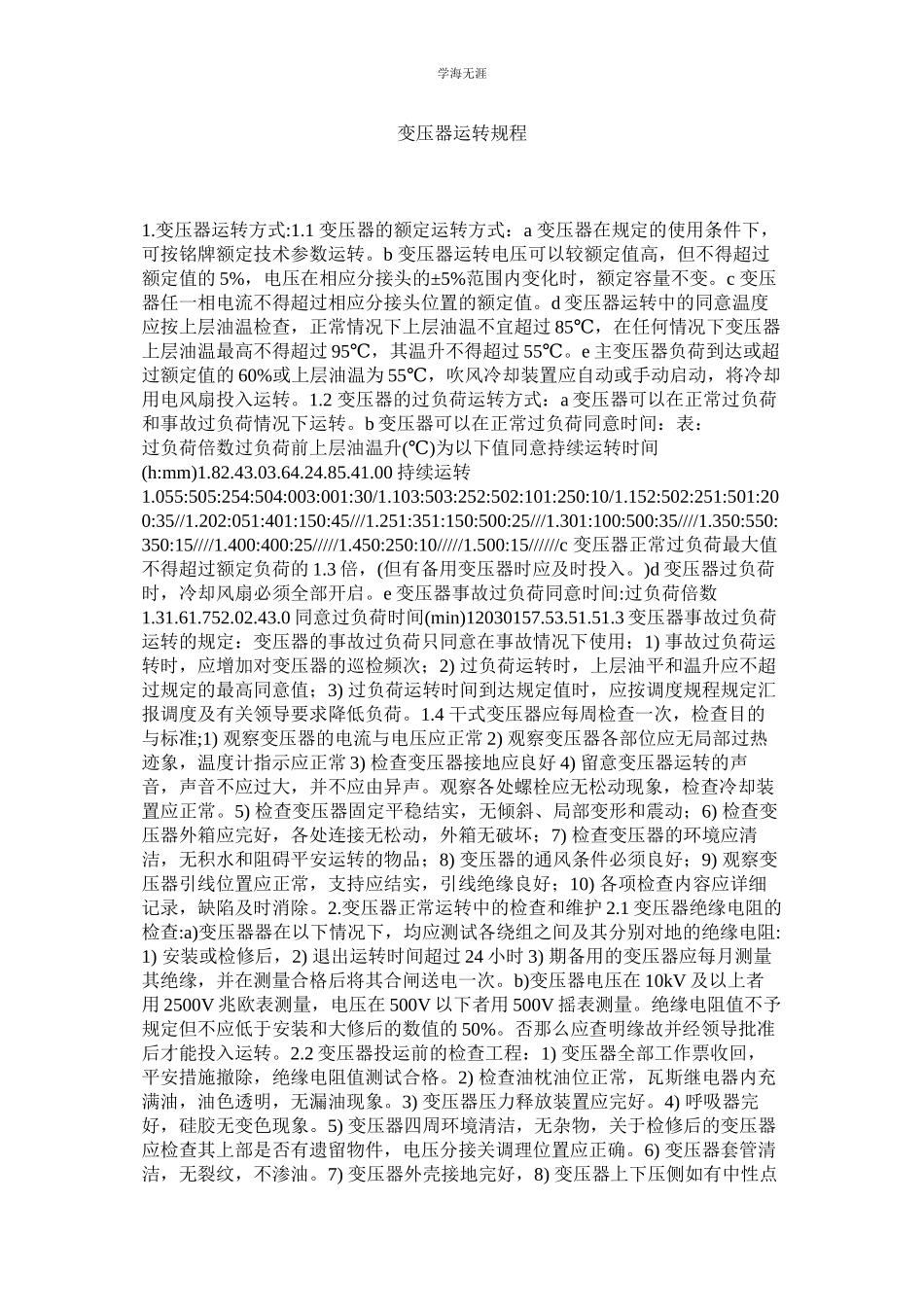

学海无涯 变压器运转规程 1.变压器运转方式:1.1 变压器的额定运转方式：a 变压器在规定的使用条件下，可按铭牌额定技术参数运转。b 变压器运转电压可以较额定值高，但不得超过额定值的5%，电压在相应分接头的±5%范围内变化时，额定容量不变。c 变压器任一相电流不得超过相应分接头位置的额定值。d变压器运转中的同意温度应按上层油温检查，正常情况下上层油温不宜超过85℃，在任何情况下变压器上层油温最高不得超过95℃，其温升不得超过55℃。e主变压器负荷到达或超过额定值的60%或上层油温为55℃，吹风冷却装置应自动或手动启动，将冷却用电风扇投入运转。1.2 变压器的过负荷运转方式：a变压器可以在正常过负荷和事故过负荷情况下运转。b变压器可以在正常过负荷同意时间：表： 过负荷倍数过负荷前上层油温升(℃)为以下值同意持续运转时间(h:mm)1.82.43.03.64.24.85.41.00持续运转1.055:505:254:504:003:001:30/1.103:503:252:502:101:250:10/1.152:502:251:501:200:35//1.202:051:401:150:45///1.251:351:150:500:25///1.301:100:500:35////1.350:550:350:15////1.400:400:25/////1.450:250:10/////1.500:15//////c 变压器正常过负荷最大值不得超过额定负荷的1.3倍，(但有备用变压器时应及时投入。)d变压器过负荷时，冷却风扇必须全部开启。e变压器事故过负荷同意时间:过负荷倍数1.31.61.752.02.43.0同意过负荷时间(min)12030157.53.51.51.3变压器事故过负荷运转的规定：变压器的事故过负荷只同意在事故情况下使用；1) 事故过负荷运转时，应增加对变压器的巡检频次；2) 过负荷运转时，上层油平和温升应不超过规定的最高同意值；3) 过负荷运转时间到达规定值时，应按调度规程规定汇报调度及有关领导要求降低负荷。1.4 干式变压器应每周检查一次，检查目的与标准;1) 观察变压器的电流与电压应正常2) 观察变压器各部位应无局部过热迹象，温度计指示应正常3) 检查变压器接地应良好4) 留意变压器运转的声音，声音不应过大，并不应由异声。观察各处螺栓应无松动现象，检查冷却装置应正常。5) 检查变压器固定平稳结实，无倾斜、局部变形和震动；6) 检查变压器外箱应完好，各处连接无松动，外箱无破坏；7) 检查变压器的环境应清洁，无积水和阻碍平安运转的物品；8) 变压器的通风条件必须良好；9) 观察变压器引线位置应正常，支持应结实，引线绝缘良好；10) 各项检查内容应详细记录，缺陷及时消除。2.变压器正常运转中的检查和维护2.1变压器绝缘电阻的检查:a)变压器器在以下情况下，均应测试各绕组之间及其分别对地的绝缘电阻: 1) 安装或检修后，2) 退出运转时间超过24小时3) 期备用的变压器应每月测量其绝缘，并在测量合格后将其合闸送电一次。b)变压器电压在10kV及以上者用2500V兆欧表测量，电压在500V以下者用500V摇表测量。绝缘电阻值不予规定但不应低于安装和大修后的数值的50%。否那么应查明缘故并经领导批准后才能投入运转。2.2变压器投运前的检查工程：1) 变压器全部工作票收回，平安措施撤除，绝缘电阻值测试合格。2) 检查油枕油位正常，瓦斯继电器内充满油，油色透明，无漏油现象。3) 变压器压力释放装置应完好。4) 呼吸器完好，硅胶无变色现象。5) 变压器四周环境清洁，无杂物，关于检修后的变压器应检查其上部是否有遗留物件，电压分接关调理位置应正确。6) 变压器套管清洁，无裂纹，不渗油。7) 变压器外壳接地完好，8) 变压器上下压侧如有中性点接地的应检查是否完好。9) 变压器保护及二次回路完好，全部保护投入。10) 按照规定检查真空开关、刀闸、母线及电缆良好。2.3大修后的变压器投入运转或备用前，应用高压侧开关充电一次，新安装或更换线圈大修后的变压器投入运转前应用高压侧开关对变压器全电压冲击三次，充电时间每次一分钟，间隔三分钟，每次充电应对变压器进展外部检查。2.4 变压器送电时应先将其高压侧真空开关合上，检查变压器充电良好后，方可投入低压侧开关。停电时与其顺序相反。2.5 变压器的检查周期：1) 正常运转时每班检查记录油温一次；2) 交接班时接班人员检查记录一次油温3) 负荷时每半小时检查记录一次油温；4) 气温剧烈变化时应增加强巡检频次，特别应留意油位的变化5) 瓦斯继电器发出信号时应立即检查；6) 外部发生短路后应立即检查；
