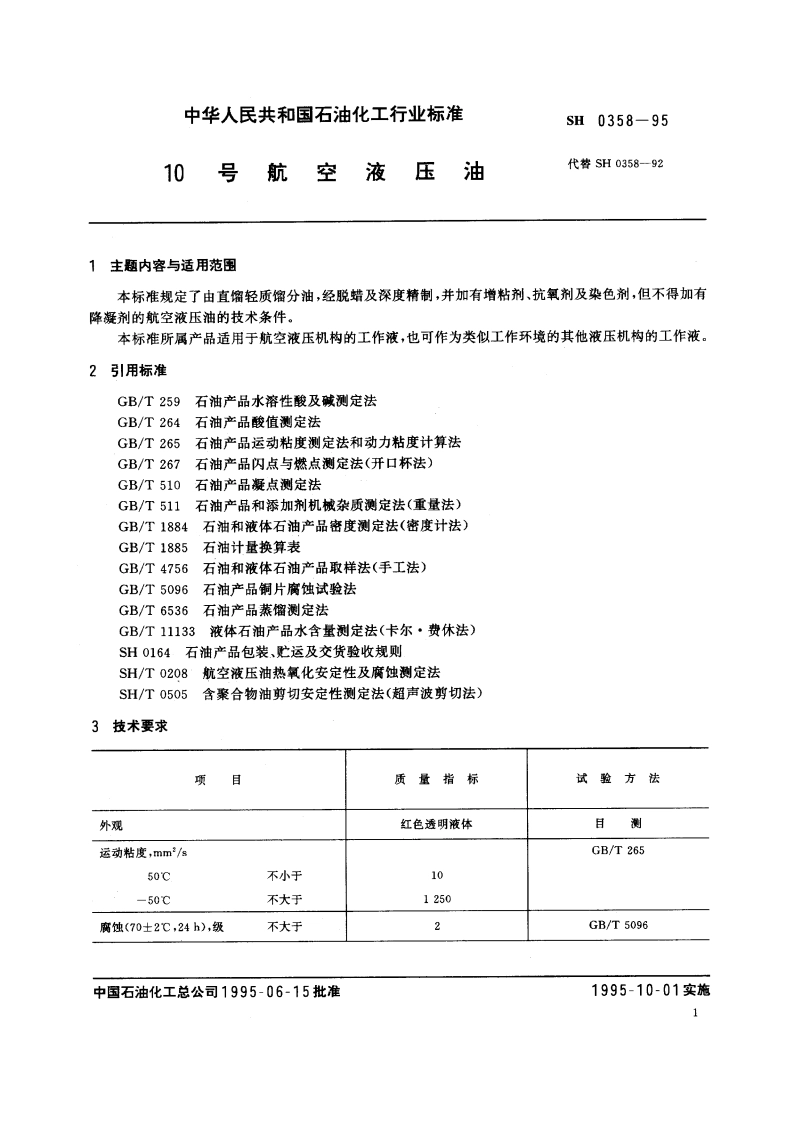

10号航空液压油 SH 0358-1995.pdf

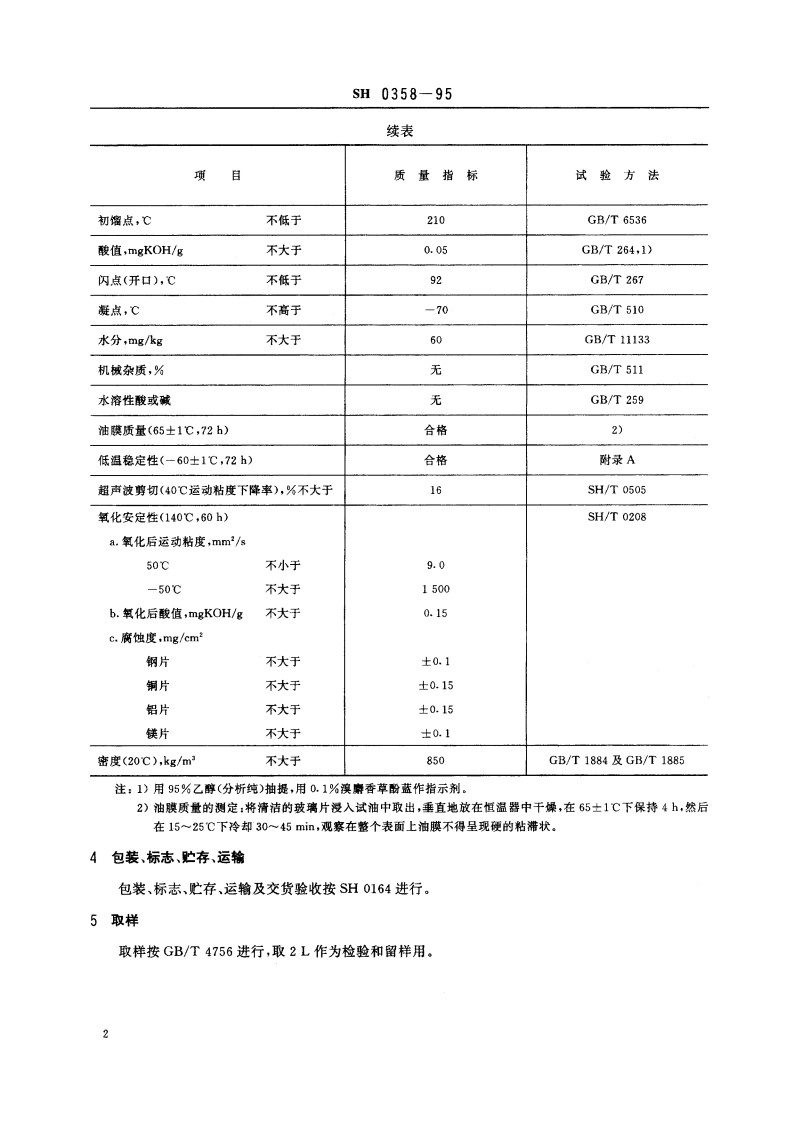

SH0358-95续表项目质量指标试验方法初馏点，不低于210GB/T6536酸值，mgKOH/g不大于0.05GB/T264,1)闪点（开口），不低于92GB/T 267凝点，C不高于-70GB/T 510水分，mg/kg不大于60GB/T11133机械杂质，%无GB/T 511水溶性酸或碱无GB/T 259油膜质量(65士1，72h)合格2)低温稳定性（一60士1，72h)合格附录A超声波剪切(40运动粘度下降率)，%不大于16SH/T0505氧化安定性(140，60h)SH/T0208a.氧化后运动粘度，mm2/s50不小于9.0-50不大于1500b.氧化后酸值，mgKOH/g不大于0.15c.腐蚀度，mg/cm2钢片不大于0.1铜片不大于土0.15铝片不大于0.15镁片不大于0.1密度(20)，kg/m3不大于850GB/T1884及GB/T1885注：1)用95%乙醇（分析纯）抽提，用0.1%澳麝香草酚蓝作指示剂。2)油膜质量的测定：将清洁的玻璃片没入试油中取出，垂直地放在恒温器中干燥，在65士1下保持4h,然后在1525下冷却3045mn,观察在整个表面上油膜不得呈现硬的粘滞状。4包装、标志、贮存、运输包装、标志、贮存，运输及交货验收按SH0164进行。5取样取样按GB/T4756进行，取2L作为检验和留样用。2SH0358-95A6.2冷浴在不断搅拌下，以冷却剂A4.2.4调节温度在一601至试验结束。A6.3试验72h后，缓慢地提起试管避免晃动，立即仔细观察试样的变化情况。A7结果判断试样不得出现混浊或结晶，若试样无分层及浑浊现象或仅仅是试样表面有1mm左右的白色物，室温后白色物消失，亦认为试样合格。A8报告A8.1经判断认为试样低温稳定性合格者，则报告其“合格”，否则为“不合格”。A8.2平行测定的两个试验，若结果不同，则试验应重做。附加说明：本标准由石油化工科学研究院技术归口。本标准由克拉玛依炼油厂负责起草。本标准主要起草人马勇、方慧。本标准非等效采用前苏联标准OCT6794-75(89)MACOAM-10。4
