PG系列高温型屏蔽电动机（带泵）技术条件 NBT 42164-2018.pdf

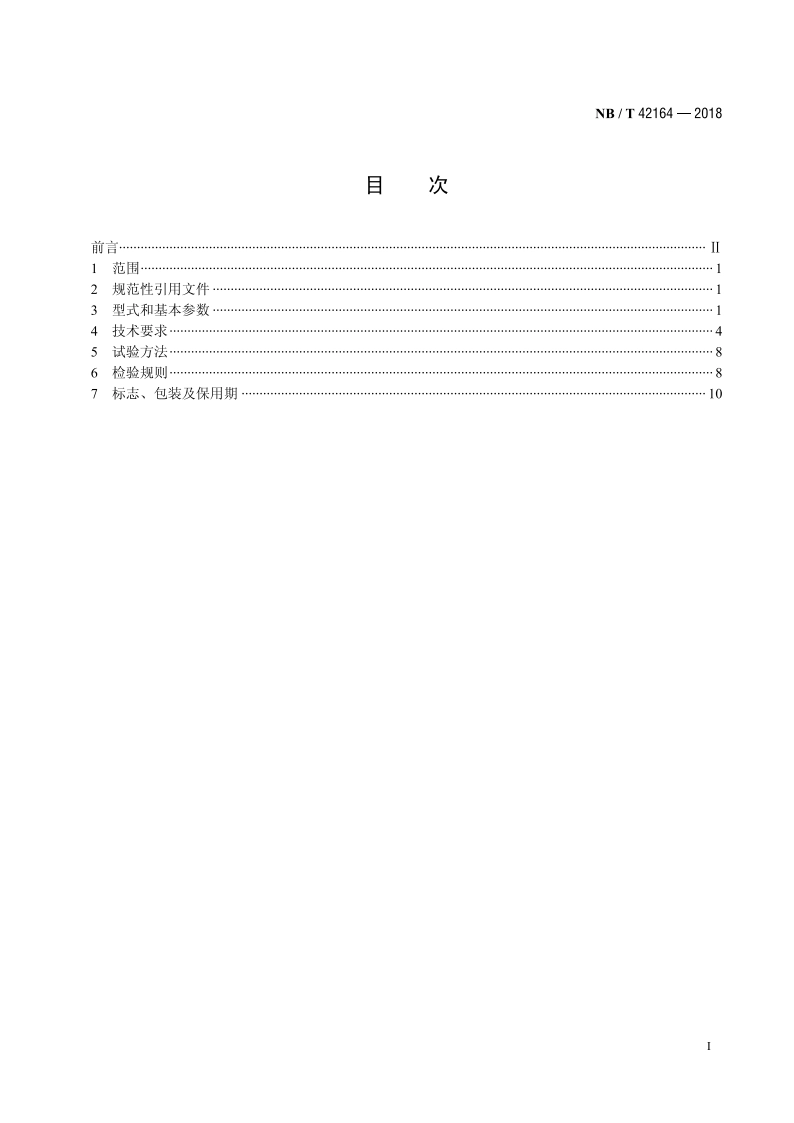

NB/T42164-2018目次前言1范围2规范性引用文件3型式和基本参数4技术要求45试验方法86检验规则87标志、包装及保用期10NB/T42164-2018PG系列高温型屏蔽电动机（带泵）技术条件1范围本标准规定了PG系列高温型屏蔽电动机（带泵）的型式和基本参数、技术要求、检验规则、试验方法、标志、包装及保用期。本标准适用于输送液体中不含固体颗粒的高温型屏蔽电动机（带泵），工作温度为100380。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志GB/T755一2008旋转电机定额和性能GBT997旋转电机结构型式、安装型式及接线盒位置的分类(M代号)】GB/T1032三相异步电动机试验方法GB/T3216回转动力泵水力性能验收试验1级和2级GB/T4942.1旋转电机整体结构的防护等级(IP代码)分级GB/T4772.1旋转电机尺寸和输出功率等级第1部分：机座号56400和凸缘号55一1080GB/T9112钢制管法兰类型与参数GB/T9239.1机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允许的检验GB/T10069.3一2008旋转电机噪声测定方法及限值第3部分：噪声限值GB/T13384机电产品包装通用技术条件GBT16907离心泵技术条件(I类)GB20237起重冶金和屏蔽电机安全要求GB/T22719.1交流低压电机散嵌绕组匝间绝缘第1部分：试验方法GB/T22719.2交流低压电机散嵌绕组匝间绝缘第2部分：试验限值GBT29529泵噪声测量与评价方法GBT29531泵振动测量与评价方法3型式和基本参数3.1电泵为单级单吸离心式。3.2电动机定、转子设置屏蔽套将铁芯与介质分开，以防止铁芯腐蚀或污染介质。3.3电动机、电泵的外壳防护等级不低于IP55(按GB/T4942.1的规定)。3.4电动机、电泵的定额是以连续工作制S1为基准的连续定额。3.5电动机、电泵的旋转方向，从泵端看为逆时针方向旋转（也可根据用户需要，设计从泵端看为顺时针方向旋转的电动机或电泵)。3.6电动机、电泵的安装方式为卧式，根据需要也可设计成立式（按GB/T997的规定）。3.7电动机的额定电压为380V,额定频率为50Hz,根据用户需要也可制成其他电压和频率等级。3.8电泵的设计点流量为6mh300mh,设计点扬程为15m130m,功率为1.1kW110kW,输送液体的温度为100一380，输送液体的最高工作压力不超过7MPa。1
