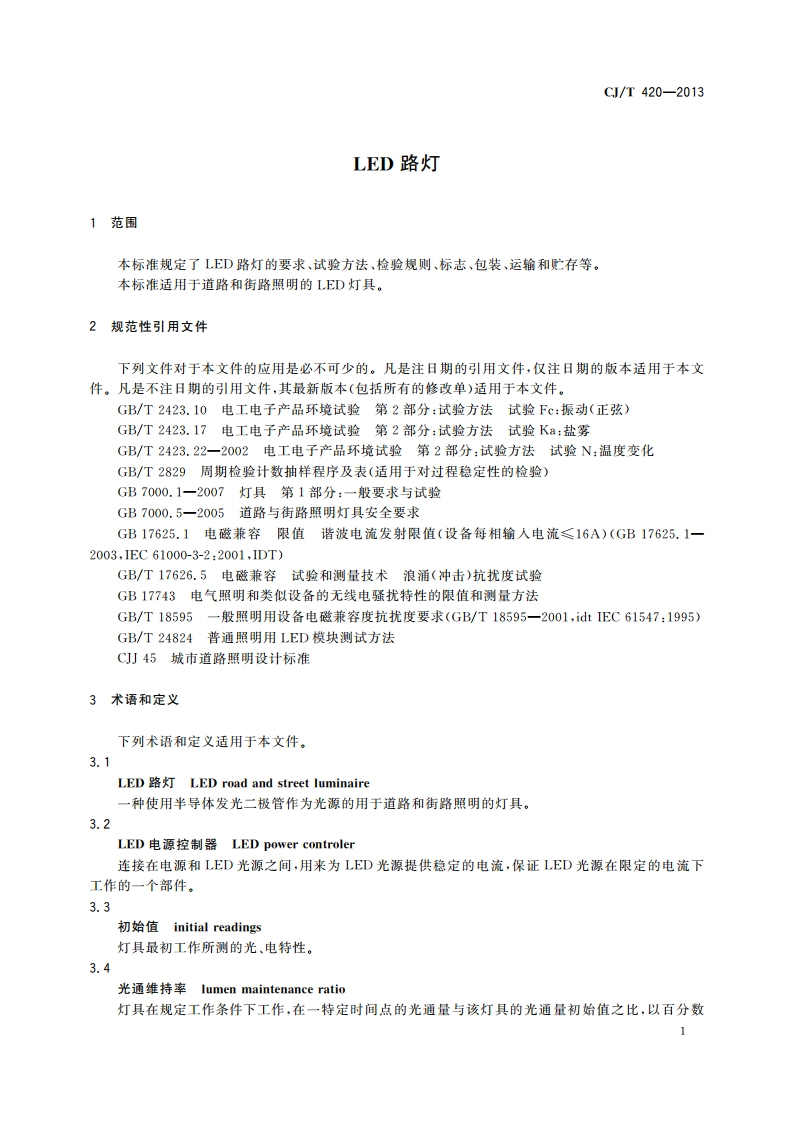

CJ/T420-2013LED路灯1范围本标准规定了LED路灯的要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于道路和街路照明的 LED灯具。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc:振动（正弦）GB/T2423.17电工电子产品环境试验第2部分：试验方法试验Ka:盐雾GB/T2423.22-2002电工电子产品环境试验第2部分：试验方法试验N:温度变化GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB7000.12007灯具第1部分：一般要求与试验GB7000.52005道路与街路照明灯具安全要求GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流16A)(GB17625.1一2003,IEC 61000-3-2:2001,IDT)GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T18595一般照明用设备电磁兼容度抗扰度要求(GB/T18595-2001,idt IEC61547:1995)GB/T24824通照明LED模块测试方法CJJ45城市道路照明设计标准3术语和定义下列术语和定义适用于本文件。3.1LED 路灯 LED road and street luminaire一种使用半导体发光二极管作为光源的用于道路和街路照明的灯具。3.2LED电源控器LED power controler连接在电源和LED光源之间，用来为LED光源提供稳定的电流，保证LED光源在限定的电流下工作的一个部件。3.3初始值initial readings灯具最初工作所测的光、电特性。3.4光通维持率lumen maintenance ratio灯具在规定工作条件下工作，在一特定时间点的光通量与该灯具的光通量初始值之比，以百分数1C/T420-20134.7功率因数灯具在规定条件下工作时，功常因数应大于0.95。4.8电压波动灯具应能在交流(220土20)V电压范围内正常工作，在此电压范围内任一电压点对应的输入功率相对于220V对应的输入功率的变化率的绝对值应小于5%。4.9电磁兼容4.9.1灯具的无线电骚扰特性应符合GB17743的规定。4.9.2灯具的输入电流谐波应符合GB17625.1的规定。4.9.3灯具的电磁兼容抗扰度应符合GB/T18595的规定，4.10浪涌抗扰度灯具应能承受表1中浪涌-交流电源输入端口的电压冲击，试验后灯具应能正常工作。表1浪涌-交流电源输入端口的电压要求浪酒波形1.2/50s开路电压、8/20s短路电流之组合波形线-线4 kV/2 kA试验电压/电流火线地4 kV/2 kA零线-地4 kV/2 kA4.11光特性参数LED路灯显色指数应大于70，光效初始值等级应符合表2的规定，色温分级应符合表3的规定，色品坐标应符合表4的规定。表2光效初始值等级等级光效初始/(m/W)11202100370表3色温分级色温/K色温范周/K300030451754000398527545004503土24350005028283
