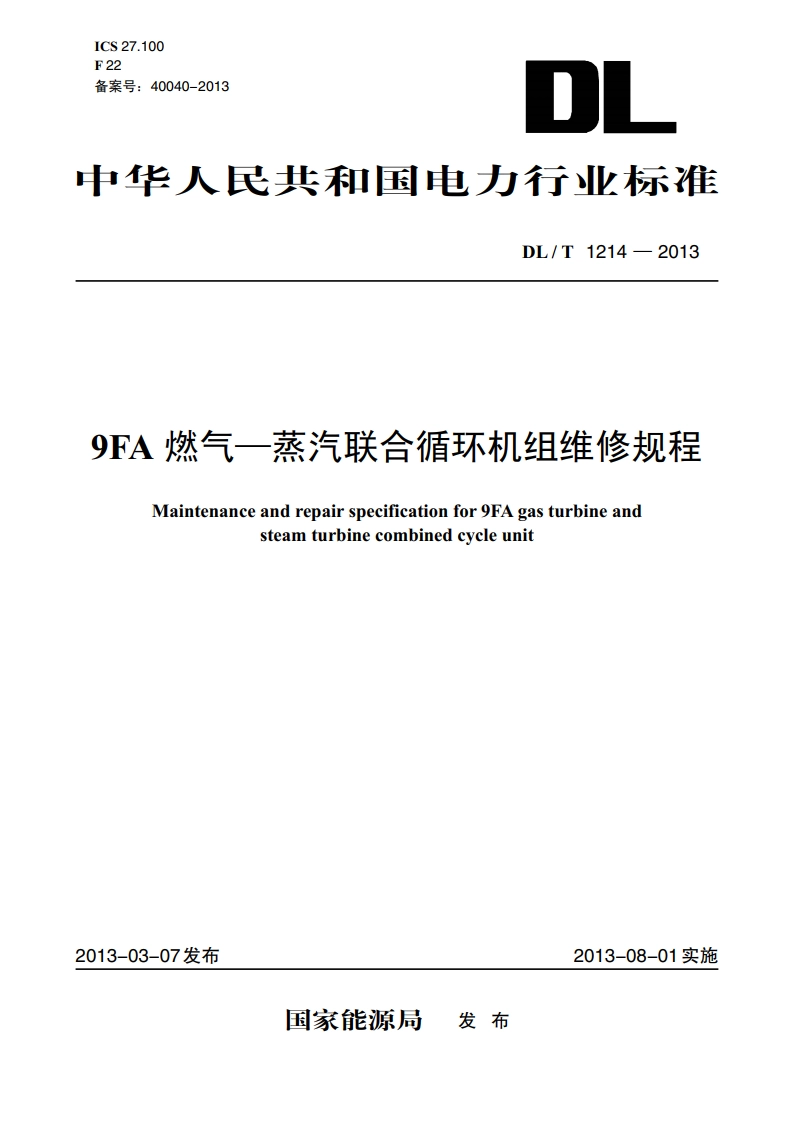

9FA燃气—蒸汽联合循环机组维修规程 DLT 1214-2013.pdf

ICS 27.100F22备案号：40040-2013DL中华人民共和国电力行业标准DL/T1214-20139FA燃气一蒸汽联合循环机组维修规程Maintenance and repair specification for 9FA gas turbine andsteam turbine combined cycle unit2013-03-07发布2013-08-01实施国家能源局发布DL/T1214一2013前言本标准按照GB/T1.1一2009的规则起草。本标准由中国电力企业联合会提出。本标准由电力行业联合循环发电标准化技术委员会归口。本标准起草单位：中国华电集团公司望亭发电厂。本标准主要起草人：朱卫凤、林伟、徐国飚、杨炜、郁建国、李跃、郑孝卿、虞卫根、章文贤、陈卫东、张宏、曹晓晖。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761).DL/T1214-2013火启动、升速、带各种负荷运行的要求。3.6燃气速比止阀 gas stop/speed ratio valve（SRV)负责控制三个燃料调整门的入口压力（称为p2压力），从而使得燃料调整门的开度与天然气的流量成固定的对应关系。4总则4.1本标准将9FA燃气一蒸汽联合循环机组维修的分类、周期、项目和要求，作为燃机发电企业制订检修工艺规程和检修工艺卡的依据。4.2根据检修工作范围及停用时间，燃气轮机的检修可分为燃烧系统检查(combustion inspection,亦称小修)、热通道检查(hot gas path inspection，亦称中修)、整机检查(major inspection，亦称大修)三个等级。4.3应按照DL/T838的规定，根据机组检修规模和停用时间，蒸汽轮机检修及发电机检修分为A、B、C、D四个等级。4.4各发电企业在编制机组检修计划时应根据设备的实际状况，将燃气轮机的检修等级与蒸汽轮机、发电机检修等级组合考虑。59FA燃气轮机的检修5.1检修间隔5.1.1调峰机组的检修间隔需应充分考虑热机械疲劳产生的蠕变、氧化和腐蚀情况。5.1.2确定燃气轮机检修间隔的基本条件：a)燃用天然气。b)带基本负荷连续运行。c)无注汽/注水。5.1.3在5.1.2规定的基本条件下，运行的燃气轮机检查周期宜符合见表1的规定。表1基本检修间隔检修分类运行小时数启动次数h次燃烧系统检查（小修）8000450热通道检查（中修）24000900整机检查（大修）480002400注1：比照运行小时数和启动次数，以先到者为准安排检修。注2：以运行小时数/启动次数为准则的检查间隔期已包含对正常跳机的影响。5.2检修范围5.2.1燃烧系统检查（小修）范围燃烧系统检查应包括从燃烧室头部至过渡段出口所有属于燃烧系统的部件，进行燃烧系统以及相邻部件的检查，应检查的主要部件为燃料喷嘴、火焰筒、过渡段、联焰管及持环、火花塞组件、火焰探测器和导流套等。检查的重点在火焰筒、过渡段、燃料喷嘴和端盖。5.2.2燃烧系统检查内容应包括下列部件：a)燃烧室各部件的变形、圆度检查和各接触面的磨损、间隙检查以及部件腐蚀、过烧情况、外物击伤及掉块等。2
