Fe-Cr-B-Si系自熔合金粉 YST 538-2016.pdf

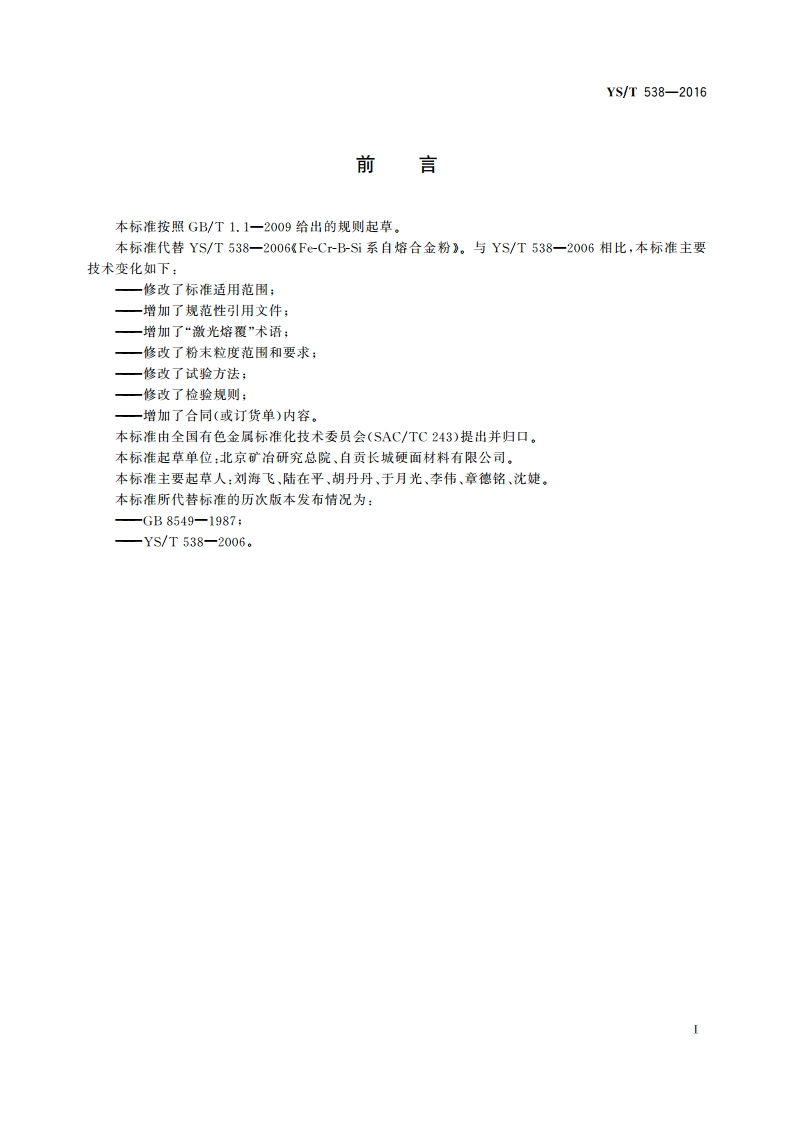

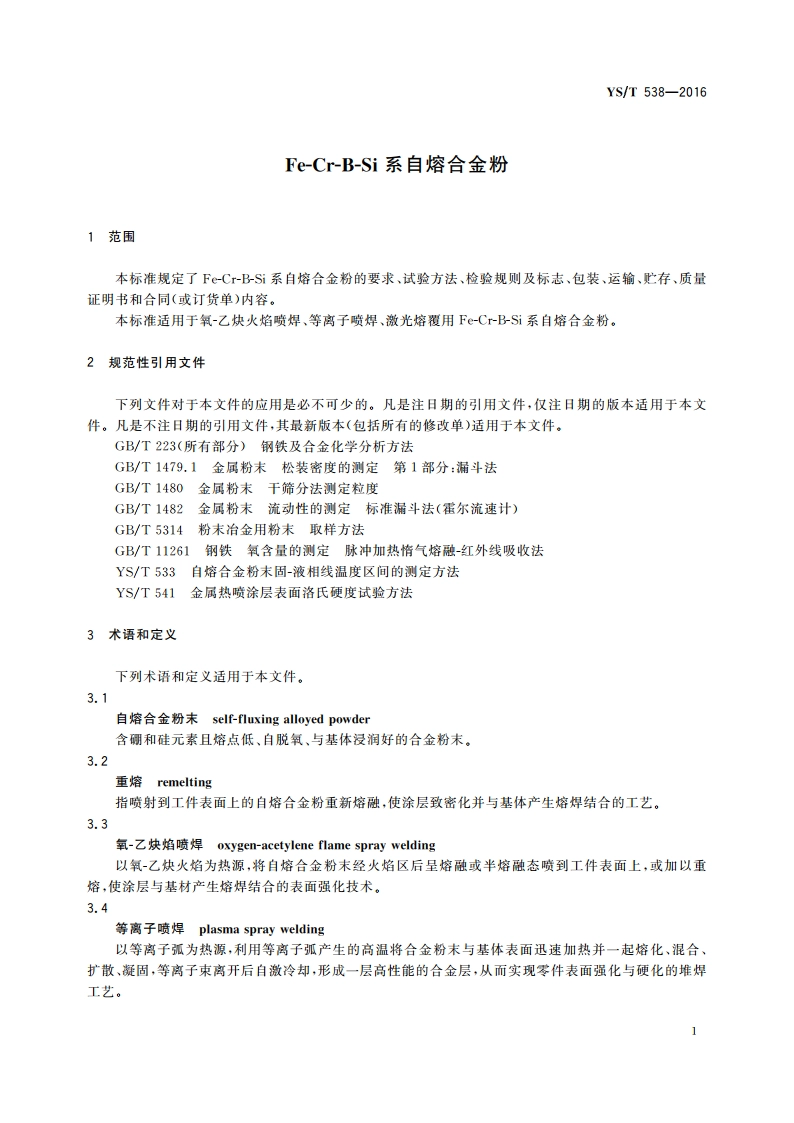

YS/T538-2016Fe-Cr-B-Si系自熔合金粉1范围本标准规定了FCBS引系自熔合金粉的要求，试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。本标准适用于氧-乙炔火焰喷焊、等离子喷焊、激光熔覆用Fc-CBSi系自熔合金粉。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T223(所有部分)钢铁及合金化学分析方法GB/T1479.1金属粉末松装密度的测定第1部分：漏斗法GB/T1480金属粉未干筛分法测定粒度GB/T1482金属粉末流动性的测定标准漏斗法（霍尔流速计）GB/T5314粉末治金用粉末取样方法GB/T11261钢铁氧含量的测定脉冲加热惰气熔融-红外线吸收法YS/T533自熔合金粉末固-液相线温度区间的测定方法YS/T541金属热喷涂层表面洛氏硬度试险方法3术语和定义下列术语和定义适用于本文件。3.1自熔合金粉末ser-fluxing alloyed powder含硼和硅元素且熔点低、自脱氧、与基体浸润好的合金粉末。3.2重熔remelting指喷射到工件表面上的自熔合金粉重新熔融，使涂层致密化并与基体产生熔焊结合的工艺。3.3氧-乙炔焰喷焊oxyger-acetylene flame spray welding以氧-乙炔火焰为热源，将自熔合金粉末经火焰区后呈熔融或半熔融态喷到工件表面上，或加以重熔，使涂层与基材产生熔焊结合的表面强化技术。3.4等离子喷焊plasma spray welding以等离子弧为热源，利用等离子弧产生的高温将合金粉末与基体表面迅速加热并一起熔化、混合、扩散，凝固，等离子束离开后自激冷却，形成一层高性能的合金层，从而实现零件表面强化与硬化的堆焊工艺。YS/T 538-2016表1（续）序号化学成分（质量分数）/%牌号FeCrBSiCNiMoWVMn0余量152.62.61.03410FZFeCr17-450.12194.24.21.837余量163.03.00.86.011FZFeCr17-500.12184.04.01.09.012FZFeCr19-30181.53.50.2103.50.60.6余量0.12202.04.5144.51.21.2211.53.00.3102.00.61.013FZFeCr22-35余量0.12232.54.00.6143.01.21.5211.54.0122.01.514FZFeCr23-30余量0.20.12252.55.0153.03.0282.53.02.00.615FZFeCr30-50余量0.12323.54.03.01.2余量281.51.53.04.03.016FZFeCr30-550.12322.52.53.56.04.0451.51.04.017FZFeCr48-60余量0.12502.52.04.54.3物理性能4.3.1熔融温度和沉积层硬度产品的沉积层硬度和熔融温度应符合表2的规定。4.3.2粒度产品的粒度范围应符合表3的规定。表2产品的沉积层硬度和熔融温度序号牌号沉积层硬度/HRC熔融温度/沉积层特性1FZFeCr05-252535100011702FZFeCr05-353545103512053FZFeCr05-40405010001150具有优良的耐磨性和4FZFeCr05-50506010351205坚韧性5FZFeCr07-505060103512056FZFeCrl0-505060100011503
