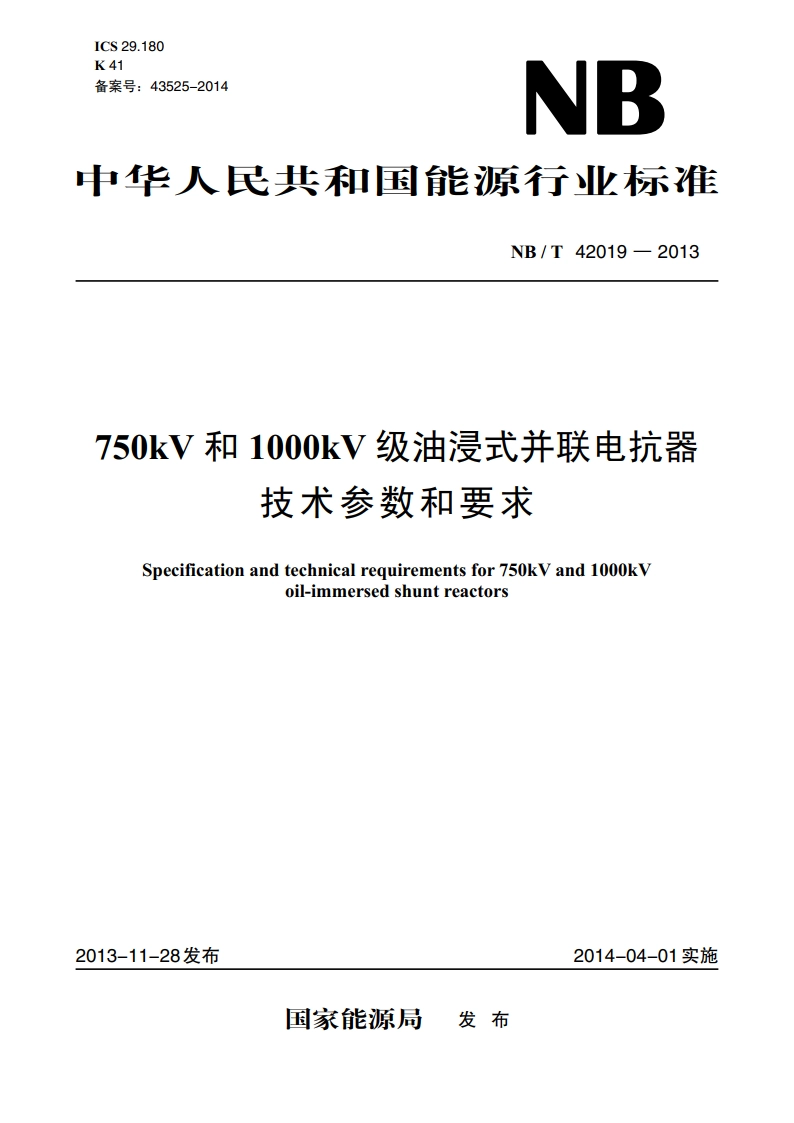

1Cs29.180K41备案号：43525-2014NB中华人飞供和国能原行业标准NB/T42019-2013750kV和1000kV级油浸式并联电抗器技术参数和要求Specification and technical requirements for 750kV and 1000kVoil-immersed shunt reactors2013-11-28发布2014-04-01实施国家能源局发布NB/T42019-2013前言本标准按照GBT1.1一2009标准化工作导则第1部分：标准的结构和编写给出的规则编写。本标准需与GB/T1094.6电力变压器第6部分：电抗器配套使用。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电器工业协会提出。本标准由全国变压器标准化技术委员会(SAC/TC44)归口。本标准起草单位：沈阳变压器研究院股份有限公司、中国电力科学研究院、保定天威保变电气股份有限公司、特变电工沈阳变压器集团有限公司、西安西电变压器有限责任公司、特变电工衡阳变压器有限公司、陕西电力科学研究院、辽宁省电力有限公司。本标准主要起草人：章忠国、刘杰、孙军、郭慧浩、张栋、任玉民、陈荣、孙树波、刘孝为、王世阁。NB/T42019-20134.2特殊使用条件凡是需要满足4.1规定的正常使用条件之外的特殊使用条件，应在询价和订货时说明。5750KV电压等级5.1性能参数5.1.1基本参数电抗器的额定容量、额定电压、额定电抗及额定损耗等基本参数见表1。表1750kV级电抗器的基本参数额定容量额定电压额定电抗额定损耗允许长期过励磁倍数联结方式MvarkVkW75013312560140800/3355675013267970150800/3304875013234480170800/32667750/3208390185800/3237075013三台单相联结成18751001.05Y结，经中性点电200800/抗器接地2133750/31563120230800/31778750/1339140260800/31524750131172160290800/31333750131042180320800/311855.1.2温升限值在GB1094.1规定的正常使用条件下，电抗器在1.05倍额定电压下连续运行时，各部位的温升限值应符合下列规定：a）顶层油温升：55K。2
