45Mn17Al3高锰铝低磁钢铸件规范 CBT 1245-1994.pdf

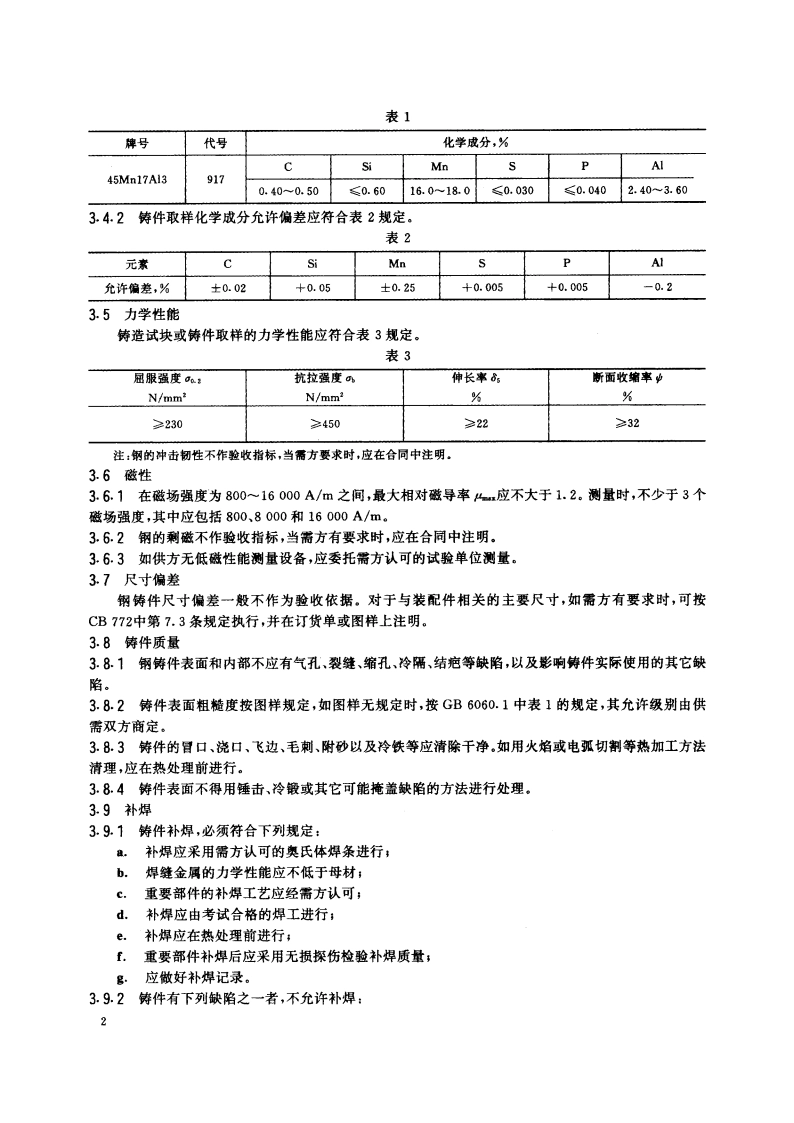

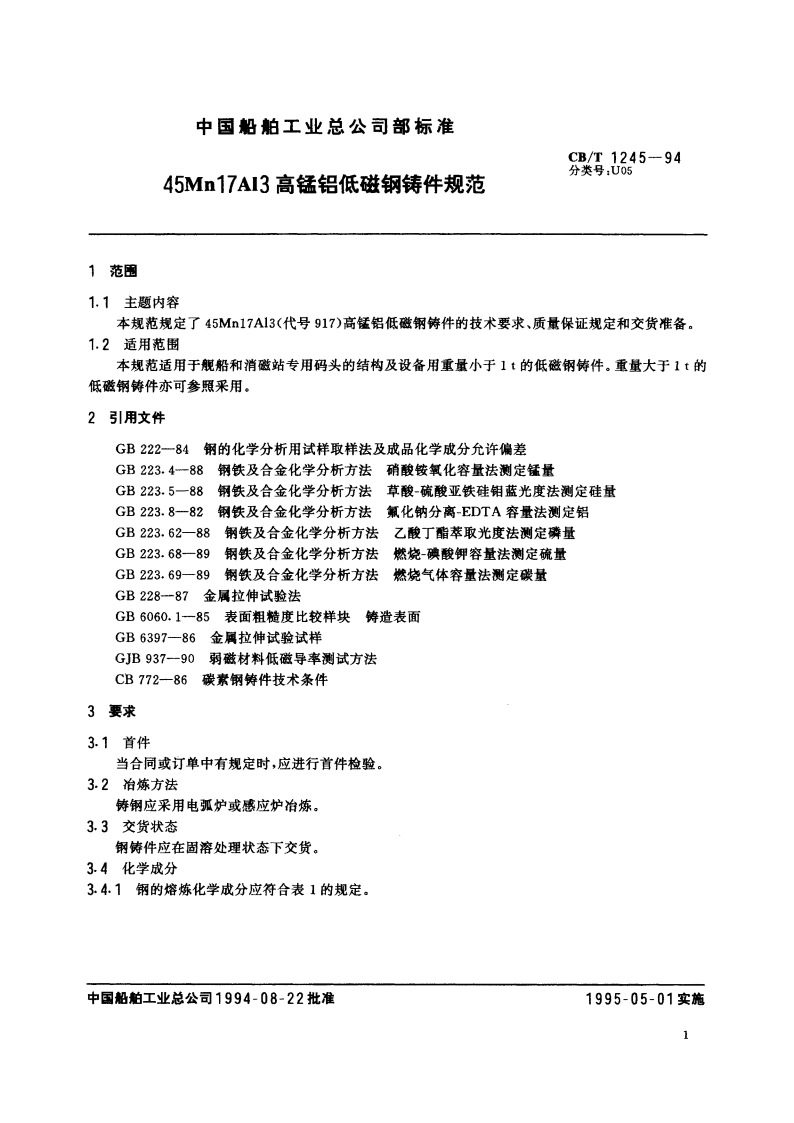

CB/T1245-94表4序号检验项目取样数量取样部位及方法技术要求检验方法1化学成分每批一个钢水包或铸件上取样3.4.1及3.4.24.6.12拉伸每批一个试块或铸件上取样3.54.6.23磁性每批一个试块或铸件上取样3.64.6.34尺寸偏差3.74.6.4每批一个或逐件整件5铸件质量3.84.6.56无损探伤按协议按图样规定3.104.6.64.5判定和复验4.5.1铸件化学成分不合格，不能复验。4.5.2拉伸性能或磁性不合格时，应取双倍试样，对不合格项目进行复验，其中只要有一个试样的数值不符合3.5或3.6条的规定，即应对该批铸件重新热处理，备用试块应随铸件重新热处理。当备用试块不足时，允许在铸件上取样。重新热处理后，作为新的一批提供检验。铸件重新热处理次数不得超过两次。4.5.3其它各项批检不合格时，允许单件复验，复验合格者可交货。4.6检验方法4.6.1化学分析按GB222和GB223.4、GB223.5、GB223.8、GB223.62、GB223.68及GB223.69进行。4.6.2拉伸试验按GB228进行，拉伸试样按GB6397进行。4.6.3磁性试验按GJB937进行。4.6.4尺寸及偏差用相应精度量具测量。4.65表面质量用肉眼或相应的量具检验。4.6.6无损探伤的方法按供需双方协议。5交货准备5.1包装对有凸起或有可能受损的铸件应进行包装或装箱。5.2标记凡重量等于或大于100kg的铸件，在非加工面上应铸出或标明生产厂、钢的牌号或代号以及熔炼炉号。对100kg以下的铸件可按批用标牌标出生产厂、钢的牌号或代号、熔炼炉号和件数。5.3质量证明书每批或每个铸件出厂时，均应附有质量合格证明书，质量证明书应包括下列内容：a.制造厂名称；b.合同号、订货数量、供货数量、图号或零件号；c.材料牌号（或代号）及交货状态；d.熔炼炉号、化学成分、力学性能及磁性能；e.本规范号；f.其它检测项目及其结果。6说明事项6.1订货文件4
