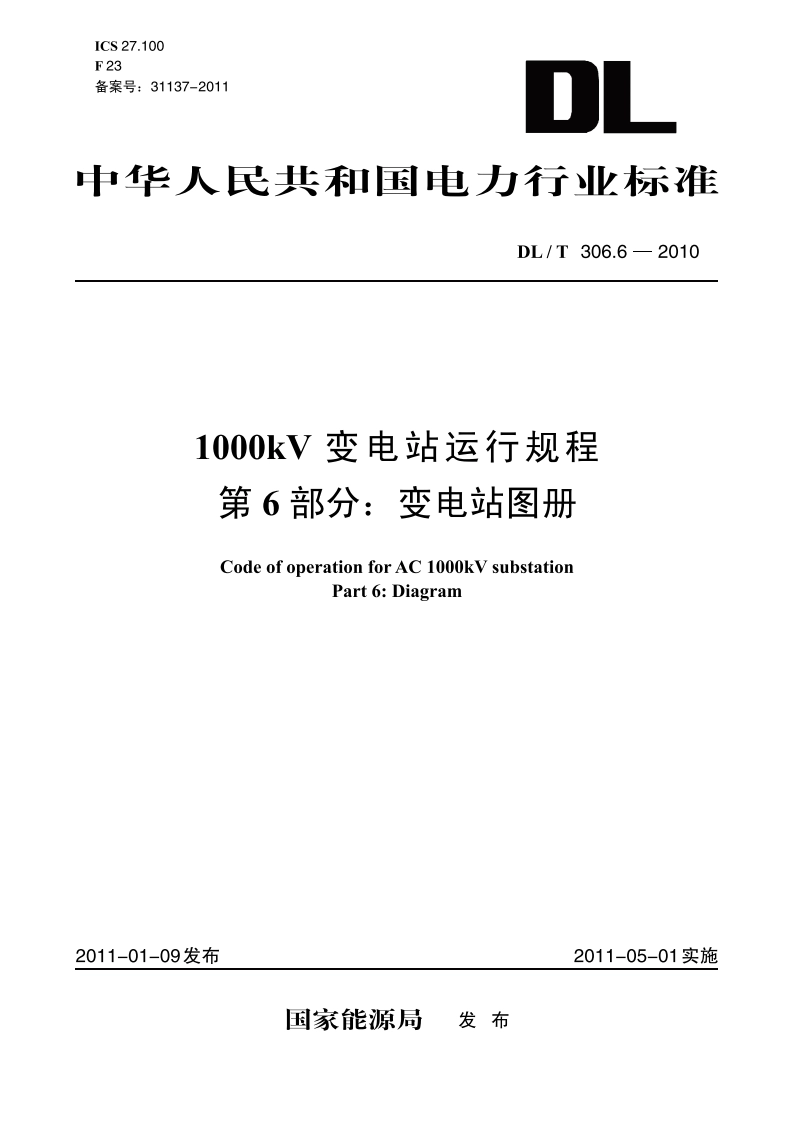

1000kV变电站运行规程 第6部分：变电站图册 DLT 306.6-2010.pdf

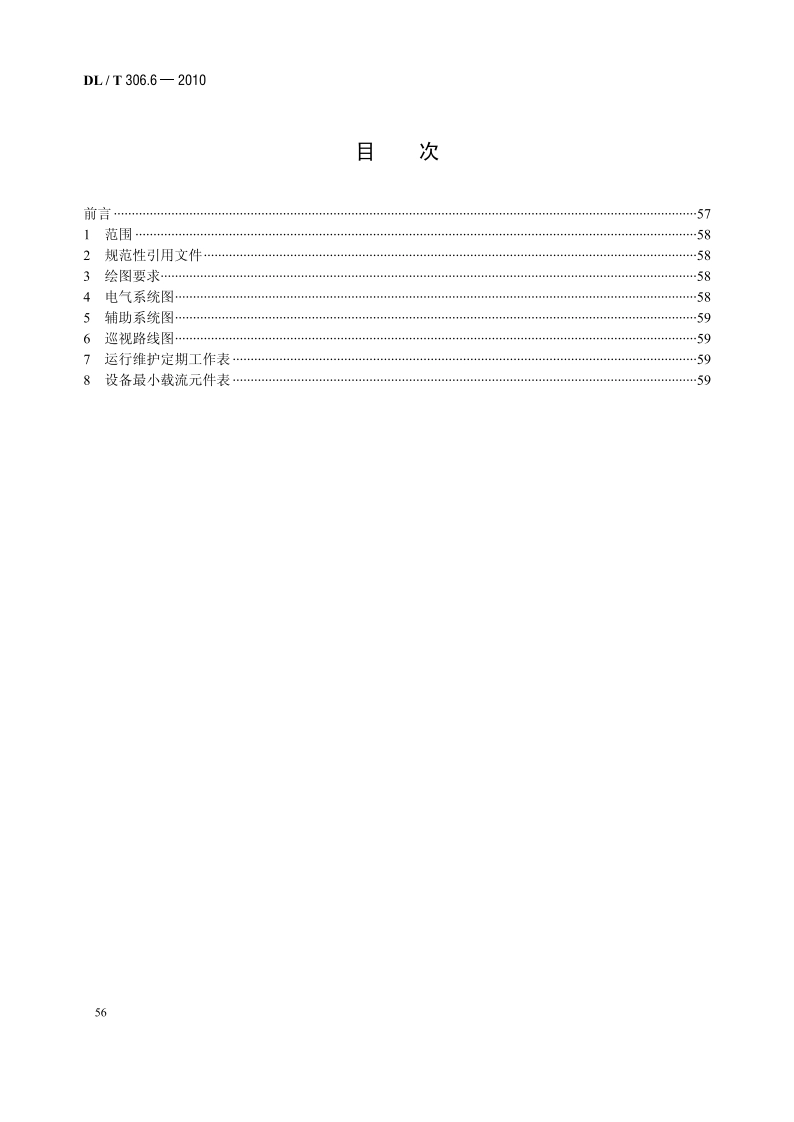

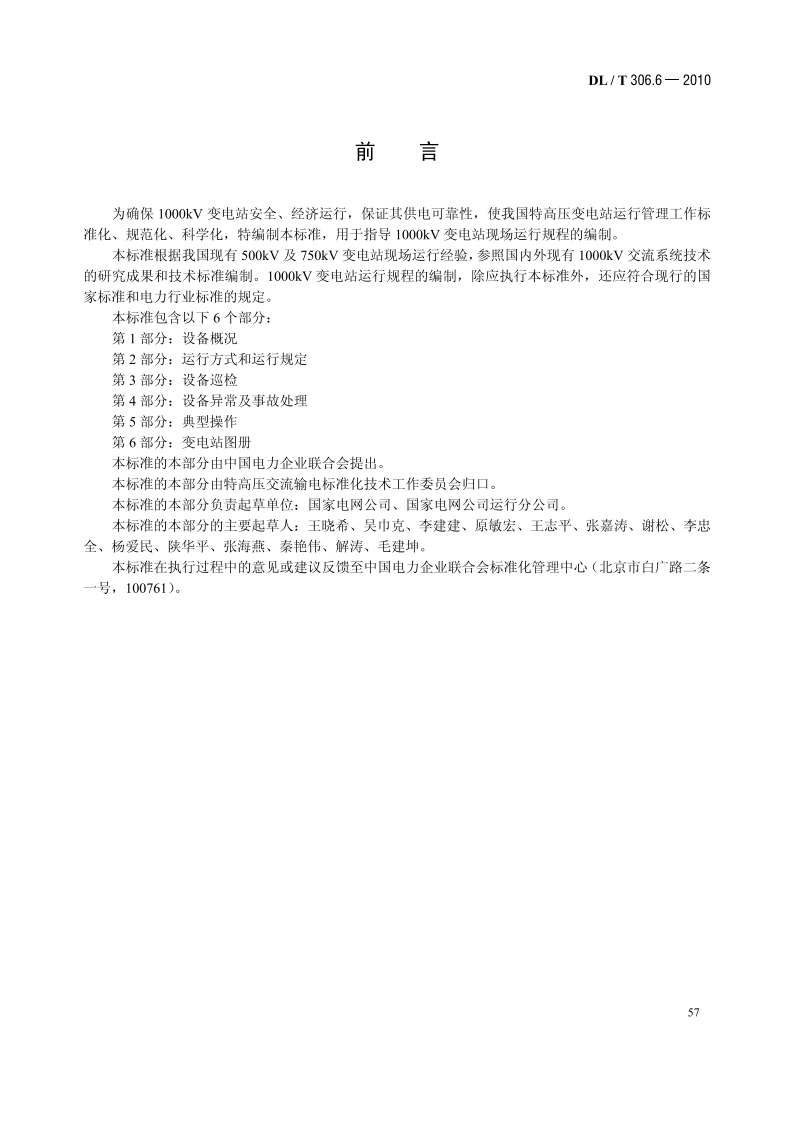

DL/T306.6-2010目次前言571范围582规范性引用文件583绘图要求584电气系统图585辅助系统图596巡视路线图597运行维护定期工作表598设备最小载流元件表5956DL/T306.6-20104.8主设备保护配置图应包括一次设备各电压等级的主设备保护配置，标明保护信号取自的TA或TV,并注明变比和型号。可分为1000kV设备保护配置图、500kV设备保护配置图、110kV设备保护配置图等。5辅助系统图5.11000kV变电站平面布置图应包括1000kV变电站内设备以及建筑物的平面布置、标识说明等。5.2主控楼、综合楼房屋布置图应包括主控楼、综合楼内的房屋布置、结构、层数、房号、功能。5.3接地布置以及防雷保护范围图应包括接地及防雷装置的具体布置位置、编号名称、附加注释。5.4消防系统图应包括消防系统管道回路、设置位置与数量、阀门及传感器编号。可分为全站消防水回路图、烟感探测器分布图、水喷淋装置分布图、消防泵房回路图等。5.5给排水系统图应包括给排水系统的管道回路、阀门编号等。5.6空调系统图应包括空调机组的管道回路、阀门编号，注明循环水或循环风的流向。6巡视路线图应包括全站及各区域、小室巡检路线。7运行维护定期工作表应包括全站日维护、月维护、季维护、年维护工作计划的内容。8设备最小载流元件表应包括站内最小载流元件的参数、布置、数量、名称、附加注释等。59
