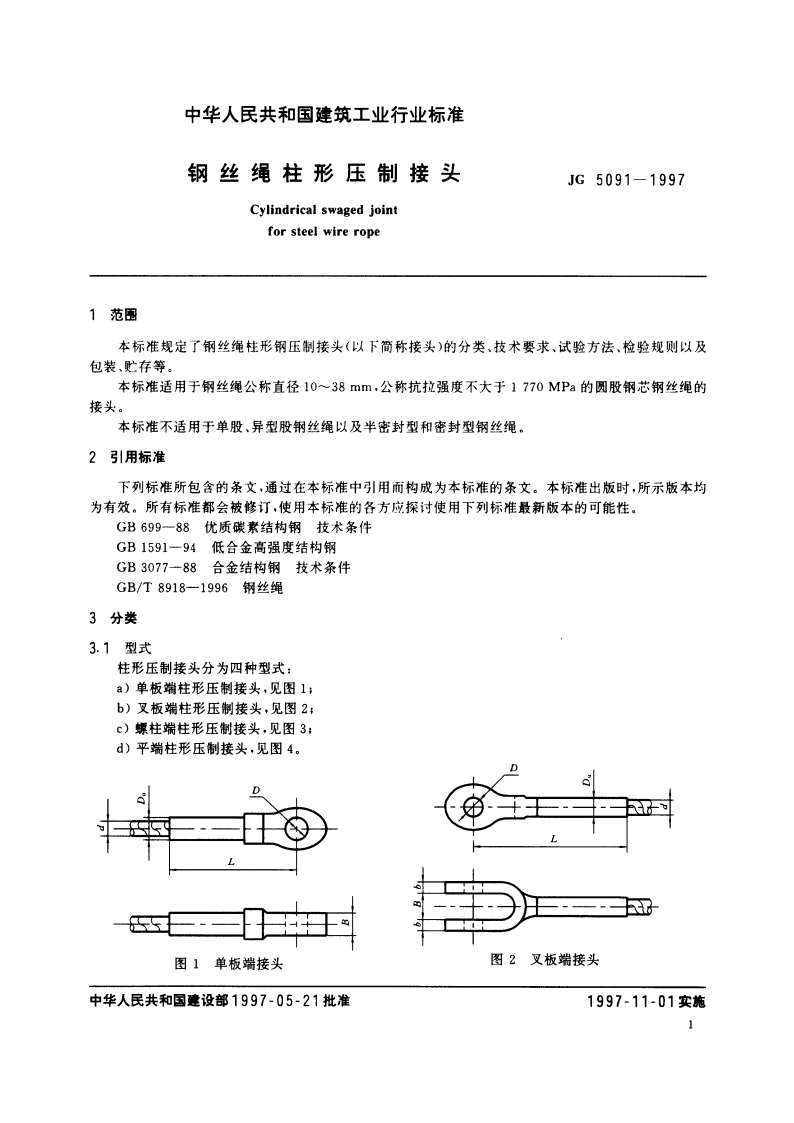

中华人民共和国建筑工业行业标准钢丝绳柱形压制接头JG5091-1997Cylindrical swaged jointfor steel wire rope1范围本标准规定了钢丝绳柱形钢压制接头（以下简称接头）的分类、技术要求、试验方法、检验规则以及包装、贮存等。本标准适用于钢丝绳公称直径1038mm,公称抗拉强度不大于1770MPa的圆股钢芯钢丝绳的接头。本标准不适用于单股、异型股钢丝绳以及半密封型和密封型钢丝绳。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB699一88优质碳素结构钢技术条件GB1591一94低合金高强度结构钢GB3077-88合金结构钢技术条件GB/T8918-1996钢丝绳3分类3.1型式柱形压制接头分为四种型式：a)单板端柱形压制接头，见图1：b)叉板端柱形压制接头，见图2：c)螺柱端柱形压制接头，见图3：d)平端柱形压制接头，见图4。图1单板端接头图2叉板端接头中华人民共和国建设部1997-05-21批准1997-11-01实施1
