钛合金用铝硅中间合金 YST 776-2011.pdf

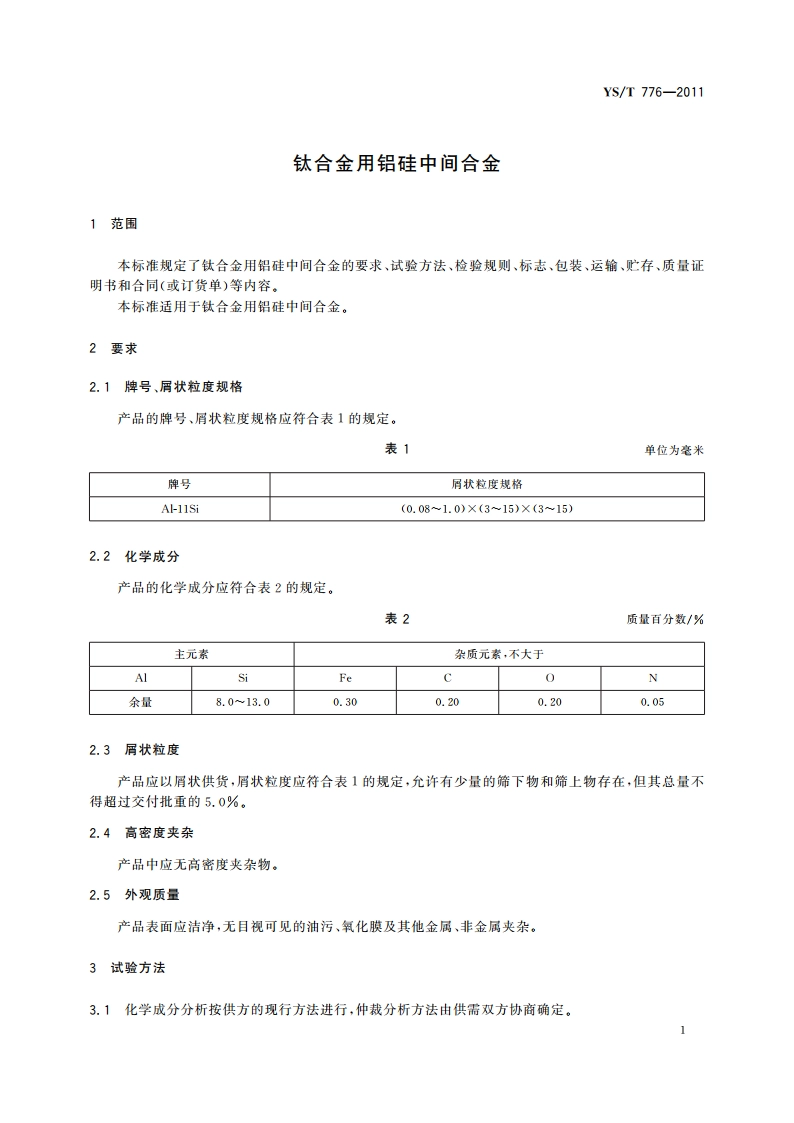

YS/T776-20113.2屑状粒度用过筛法进行，必要时选用相应精度的量具进行。3.3高密度夹杂用X射线检验。3.4外观质量用目视法进行检查，4检验规则4.1检查和验收4.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的要求，并填写产品质量证明书。4.1.2需方应对收到的产品按本标准及合同（或订货单）的规定进行检验。如检验结果与本标准及合同（或订货单）规定不符时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样由供需双方在需方共同进行。4.2组批产品应成批提交验收。每批产品应由同一生产工艺连续生产的、经同一批次连续混合的产品组成，批重应不大于600kg。4.3检验项目和取样产品的检验项目和取样规定见表3。表3检验项目取样规定要求的章条号试验方法的章条号在同批各桶中心及周用3个对称点分别取4份等量试样，将所有试样混合均匀后送化学成分检，试样总重量0.5kg1.0kg,Si元素进2.23.1行双份平行分析，分析结果均应报出：Fe,C、O、N元素抽取一份试样进行分析屑状粒度100%过筛，必要时可用量具测量2.33.2在同批各桶中心及周围3个对称点分别高密度夹杂取4个试样，将所有试样混合均匀后送检，2.43.3试样重量5kg10kg外观质量逐批2.53.44.4检验结果的判定4.4.1化学成分检验结果不合格，判该批产品不合格。4.4.2屑状粒度检验结果不合格，判该批产品不合格。4.4.3高密度夹杂检验结果不合格，判该批产品不合格。但允许供方对该批产品100%进行X射线检测，合格后重新提交验收。4.4.4外观质量检验不合格，判该批产品不合格。2
