采用配电线载波的配电自动化 第4-33部分：数据通信协议数据链路层 面向连接的协议 DLT 790.433-2005.pdf

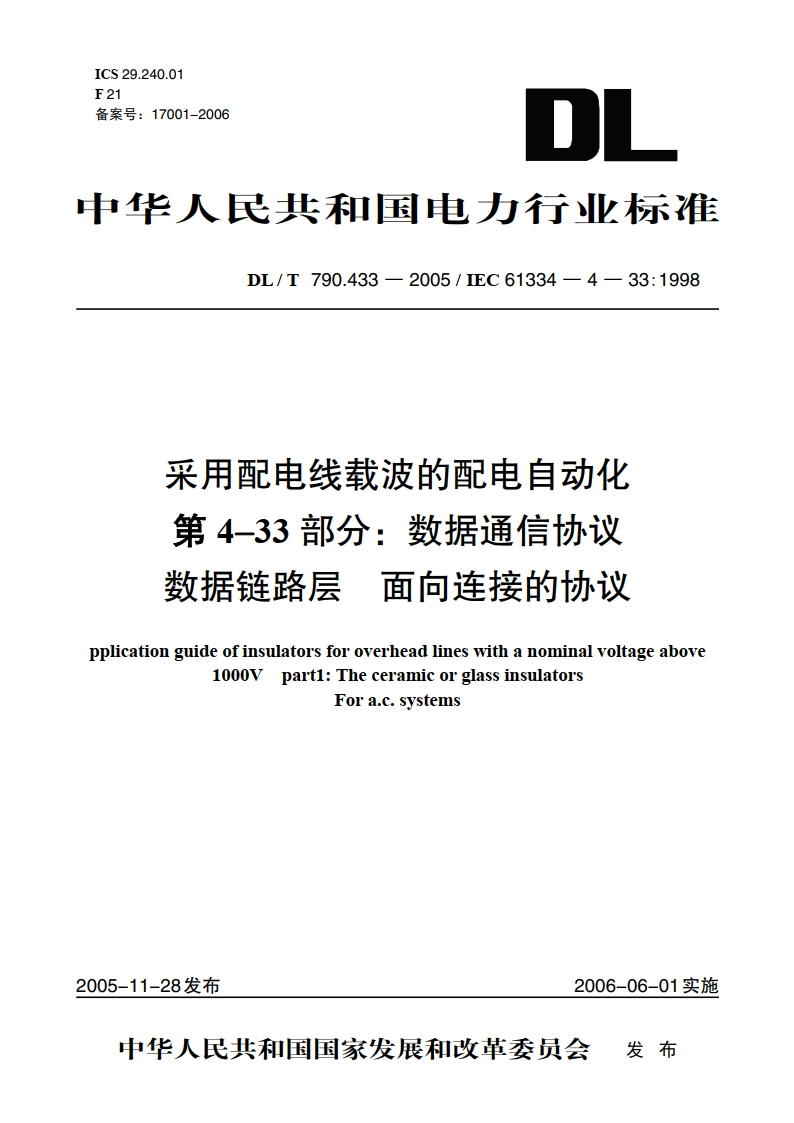

ICS29.240.01F21备案号：17001-2006中华人民共和国电力行业标准DL/T790.433一2005/IEC61334-4-33:1998采用配电线载波的配电自动化第4-33部分：数据通信协议数据链路层面向连接的协议pplication guide of insulators for overhead lines with a nominal voltage above1000V part1:The ceramic or glass insulatorsFor a.c.systems2005-11-28发布2006-06-01实施中华人民共和国国家发展和改革委员会发布DL/T790.433-2005引言DL790的本部分和DL/T790.432紧密相关，DL/T790.432将无连接模式的LLC(逻辑链路控制)协议作为紧凑的体系结构中LLC用户使用LLC服务的例子（见DL/T790.432中的1.1）。本部分显示如何通过CO(面向连接模式)的LLC协议提供基本的LLC服务。CO模式主要用于联网中的节点间通信和实时性要求高的情况，而在实时性要求高的应用中，传输错误时的重发定时器需与各个子网的链路特征有紧密联系。当使用CO模式代替无连接模式时，主要的扩充在所提供的LLC服务质量方面，表现在具有流控制的报文传输的可靠性和遇到传输错误时的自动重传。应注意到，LLC服务原语允许在LLC用户接口上的无连接、无应答的数据传输，对于特定的服务质量参数值的使用，保留了DL/T790.432中描述的服务的语义。因此，本部分只提供调用LLC-CO协议时需要的附加规范或修改。为清晰起见，它们通过使用或调用DL/T790.432中相同的文本结构叙述。本部分的协议数据单元格式与DI/T790.432中的相应格式完全无关，因此这两组过程可以共享同一个链路。如何协调这两组过程对链路的使用，不在本部分范围之内。LLC-CO过程允许在一个主站和许多从站之间进行双向、全双工数据传输服务，不过主站的身份可以在通信时改变，其管理办法不在本部分范围之内。为提高协议的效率，在系统配置中可以根据LLC-CO用户的数量定义以下两种类型的LLC-COPDU格式：LLC-CO类型1：LLC-CO用户超过一个，因此该LLCPDU格式中有域DSAP和SSAP(见图6)。LLC-CO类型2：LLC-CO用户只有一个，因此该LLCPDU格式中没有域DSAP和SSAP(见图7)。
