采暖散热器
灰铸铁翼型散热器
JG
4-2002
采暖
散热器
灰铸铁
2002

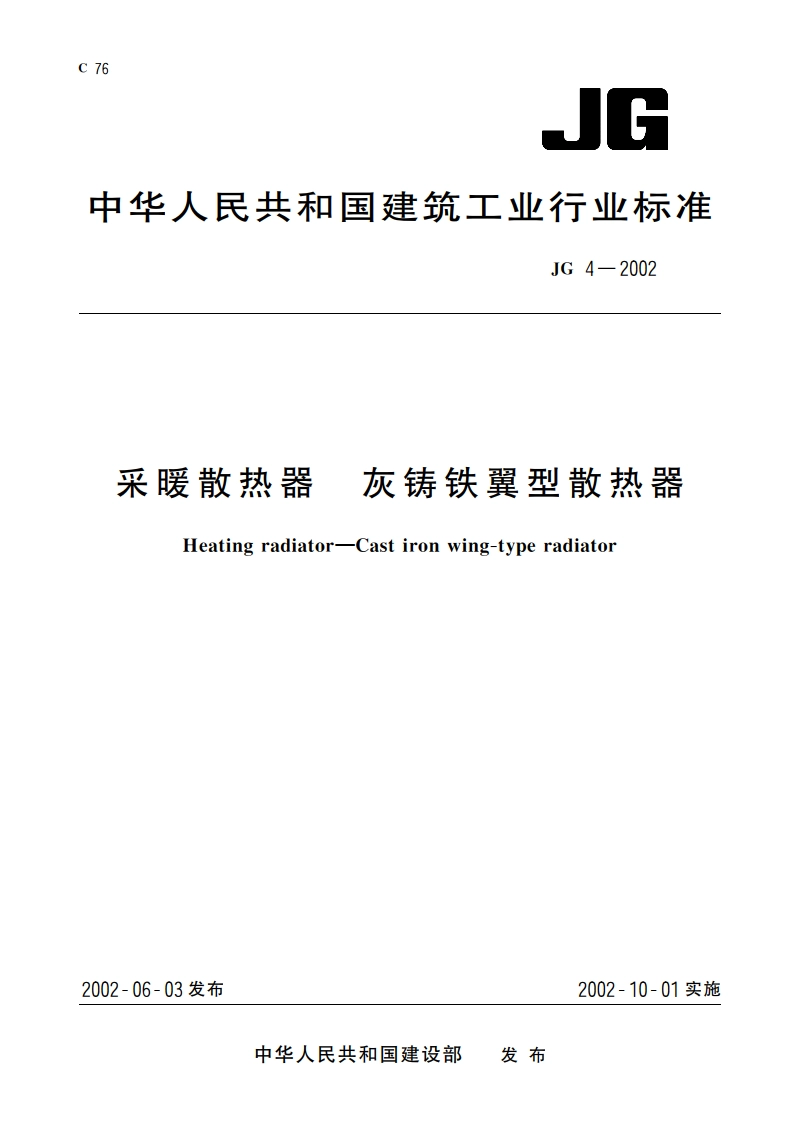

c76JG中华人民共和国建筑工业行业标准JG4-2002采暖散热器灰铸铁翼型散热器Heating radiator-Cast iron wing-type radiator2002-06-03发布2002-10-01实施中华人民共和国建设部发布JG4-2002表2（完）工作压力试验压力散热面积MPa型号MPam2/片热水蒸汽HT150HT150HT150HT150HT150TY0.8/5-5(7)0.26TY 1.4/5-5(7)0.500.50.70.20.751.05TY2.8/5-5(7)1.004要求4.1散热器应按批准的标准图及技术文件制造，并符合本标准表1规定。4.2散热器材质应符合GB/T9439的规定，牌号HT按表2规定。4.3散热器的散热量应符合表3的规定。表3翼型散热器散热量W每片散热量（热媒为热水T=64.5C)型号合格品TY 0.8/3-5(7)88TY 1.4/3-5(7)144TY2.8/3-5(7)296TY0.8/5-5(7)127TY1.4/5-5(7)216TY2.8/5-5(7)430注：表中散热器TY0.8/3每10片组成一组，TY1.4/3每8片组成一组，TY2.8/3每3片组成一组，TY0.8/5每10片组成一组，TY1.4/5每6片组成一组，TY2.8/5每3片组成一组，不涂任何涂料测得结果的平均值，4.4散热器外形尺寸极限偏差及重量应符合表4、表5的规定。表4翼型散热器外形尺寸极限偏差mm片高H片长L片宽B翼翅厚度凸缘端面长度型号基本极限基本极限基本极限基本极限基本极限尺寸偏差尺寸偏差尺寸偏差尺寸偏差尺寸偏差TY0.8/3-5(7)80士0.68.2TY1.4/3-5(7)388士2.2140士0.895士1.83.0士0.37.9TY2.8/3-5(7)280士1.07.2+2TY0.8/5-5(7)80士0.68.2TY1.4/5-5(7)588士2.4140士0.895士1.83.0土0.37.9TY2.8/5-5(7)280士1.07.23
