配网设备状态评价导则 DLT 2106-2020.pdf

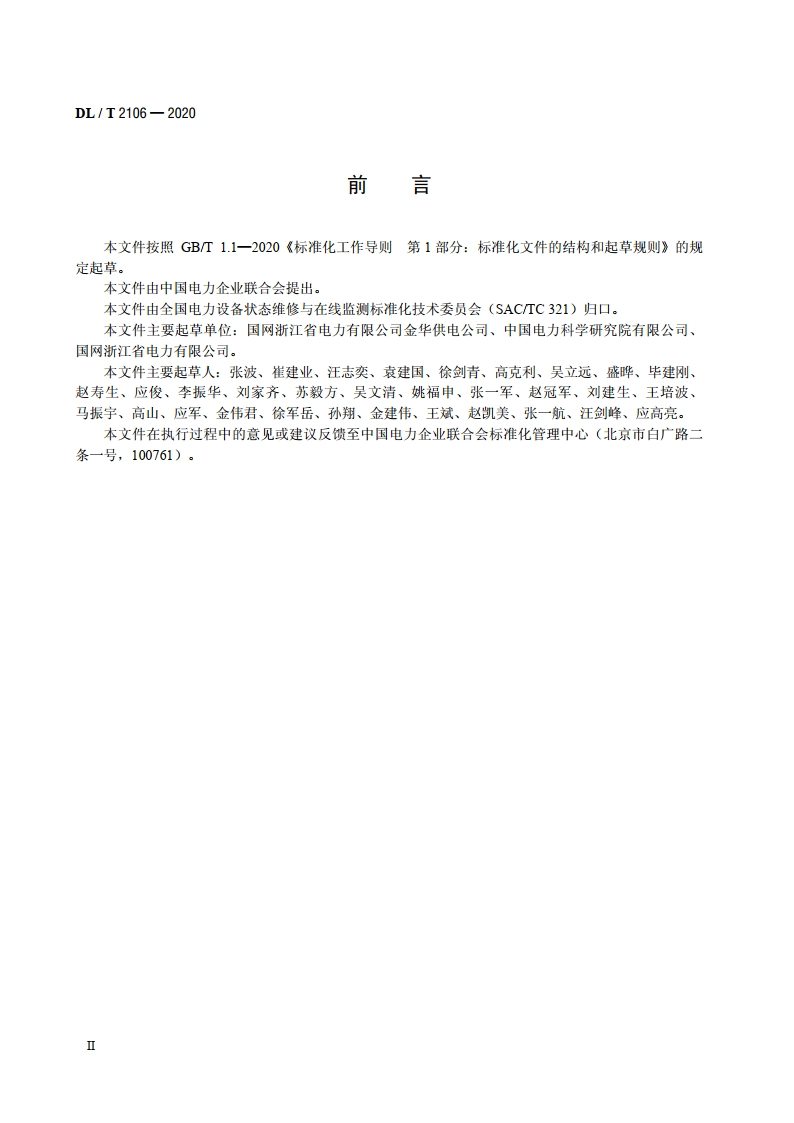

DL/T2106-2020前言本文件按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件由中国电力企业联合会提出。本文件由全国电力设备状态维修与在线监测标准化技术委员会(SAC/TC321)归口。本文件主要起草单位：国网浙江省电力有限公司金华供电公司、中国电力科学研究院有限公司、国网浙江省电力有限公司。本文件主要起草人：张波、崔建业、汪志奕、袁建国、徐剑青、高克利、吴立远、盛晔、毕建刚、赵寿生、应俊、李振华、刘家齐、苏毅方、吴文清、姚福申、张一军、赵冠军、刘建生、王培波、马振宇、高山、应军、金伟君、徐军岳、孙翔、金建伟、王斌、赵凯美、张一航、汪剑峰、应高亮。本文件在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。DL/T2106-2020配网设备状态评价导则1范围本文件规定了配网设备状态评价的总则、设备分类及组成、信息来源、评价原则、评价方法、部件及单元评价、整体评价。本文件适用于系统电压等级为10kV的交流配网设备。20kV交流配网设备可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB5006166kV及以下架空电力线路设计规范GB50168一2018电气装置安装工程电缆线路施工及验收规范GB50217电力工程电缆设计标准DLT522010kV及以下架空配电线路设计技术规程3术语和定义下列术语和定义适用于本文件。3.1设备状态量equipment condition indicators直接或间接表征设备状态的各类信息，如数据、声音、图像、现象等。来源：DLT393一2010,3.123.2设备状态equipment condition对设备持续安全运行能力的一种表述，由设备各部件及其状态量评价确定。分为正常、注意、异常和严重四种状态。3.3正常状态normal condition各状态量处于稳定且在规程规定的警示值、注意值（简称标准限值）以内，设备可以正常运行。3.4注意状态attention condition单项（或多项）状态量变化趋势朝接近标准限值方向发展，但未超过标准限值，设备仍可以继续运行，但应加强运行中的监视。3.5异常状态abnormal condition单项重要状态量变化较大，已接近或略微超过标准限值，设备重点监视运行，并适时安非停电检修。3.6严重状态severe condition单项重要状态量严重超过标准限值，设备应尽快安排停电检修。1
