配电网电压时间型馈线保护控制技术规范 NBT 42166-2018.pdf

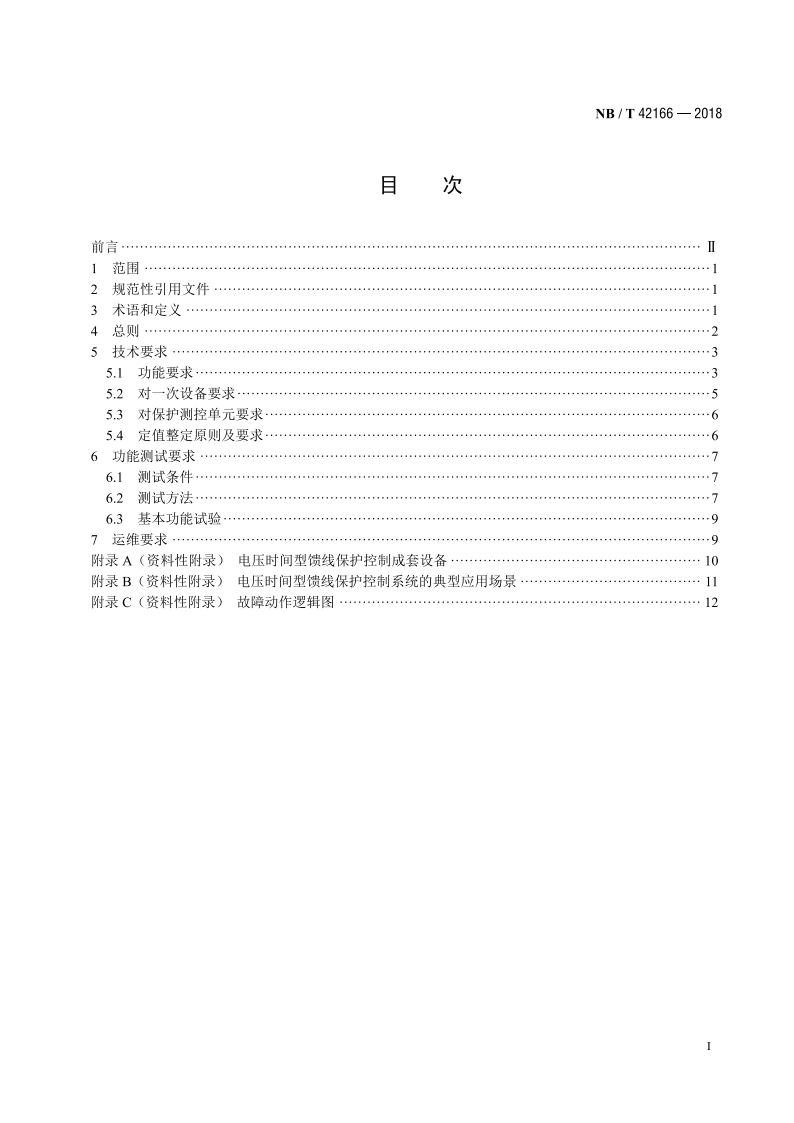

NB/T42166-2018目次前言1范围2规范性引用文件3术语和定义4总则5技术要求5.1功能要求5.2对一次设备要求5.3对保护测控单元要求5.4定值整定原则及要求6功能测试要求6.1测试条件6.2测试方法6.3基本功能试验7运维要求附录A(资料性附录)电压时间型馈线保护控制成套设备0附录B(资料性附录)电压时间型馈线保护控制系统的典型应用场景11附录C(资料性附录)故障动作逻辑图12INB/T42166-2018配电网电压时间型馈线保护控制技术规范1范围本标准规定了配电网电压时间型馈线保护控制技术的基本要求、配置原则以及对相关设备各项功能的性能要求、试验方法、运维要求。本标准适用于10kV及以下配电网具备电压时间型保护控制功能的相关设备。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T7261-2016继电保护和安全自动装置基本试验方法GB/T14285-2006继电保护和安全自动装置技术规程GB/T20840.2-2014互感器第2部分：电流互感器的补充技术要求GB/T20840.3-2013互感器第3部分：电磁式电压互感器的补充技术要求GB/T20840.7-2007互感器第7部分：电子式电压互感器DL/T406-2010交流自动分段器订货技术条件DL/T721-2013配电自动化远方终端IEC60870-5-101远动设备及系统第5-101部分：传输规约基本远动任务配套标准(Telecontrol Equipment and Systems-Part 5:Transmission protocols-Section 101:Companion standard for basictelecontrol tasks)IEC60870-5-104远动设备及系统第5-104部分：传输规约采用标准传输协议集的IEC60870-5-101网络访(Telecontrol Equipment and Systems Part 5-104:Transmission protocols-Networkaccess for IEC 60870-5-101 using standard transport profiles)3术语和定义DL/T721-2013、DL/T406-2010界定的以及下列术语和定义适用于本文件。3.1电压时间型馈线保护控制系统voltage-time feeder protection and control system不依赖配电主站控制和通信方式，在配电网线路发生故障时，通过继电保护功能、故障记忆功能和开关合闸前后线路电压状态识别功能相互配合，实现就地自动判别和隔离故障区域，恢复非故障区域供电的馈线保护控制系统。3.2电压时间型馈线保护控制成套设备 the complete equipment composition of voltage-time feederprotection and control system由电压时间型馈线保护测控单元、电缆连接件、主开关设备（断路器或负荷开关）、电源TV组成的智能成套设备。可测量三相电流、线电压、零序电流（选配）、零序电压（选配），具备电压时间型保护控制功能。
