配电线路故障指示器技术条件 DLT 1157-2012.pdf

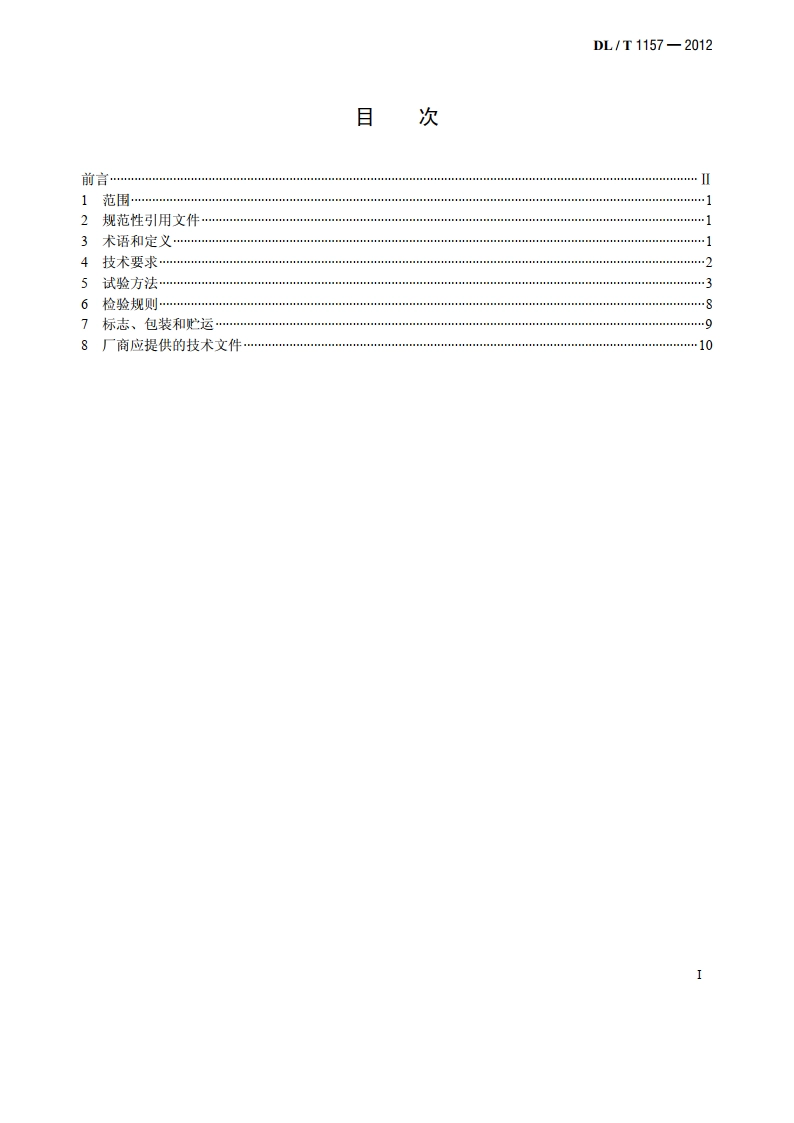

DL/T1157-2012目次前言1范围2规范性引用文件3术语和定义4技术要求5试验方法6检验规则7标志、包装和贮运8厂商应提供的技术文件IDL/T1157-2012配电线路故障指示器技术条件1范围本标准规定了配电系统中用于电力线路的短路和接地故障指示器的术语和定义、技术要求、试验方法、检验规则以及标志、包装和贮运的要求。本标准适用于电力系统35kV及以下电压等级配电系统配电线路的短路和接地故障指示器（以下简称指示器)的生产、检验、包装、运输及运行中检测。2规范性引用文件下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A:低温GB/T2423.2-2008电工电子产品环境试验第2部分：试验方法试验B:高温GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db:交变湿热(12h+12h循环）GB/T2423.8-1995电工电子产品环境试验第2部分：试验方法试验Ed:自由跌落GB4208-2008外壳防护等级(IP代码)GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案GB/T11287-2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）GB/T14598.9-2010量度继电器和保护装置第22-3部分：电气骚扰试验辐射电磁场抗扰度GB/T14598.10-2007电气继电器第22-4部分：量度继电器和保护装置的电气骚扰试验一电快速瞬变/脉冲群抗扰度试验GB/T14598.13-2008电气继电器第22-1部分：量度继电器和保护装置的电气骚扰试验1MHz脉冲群抗扰度试验GB/T14598.14-2010量度继电器和保护装置第22-2部分：电气骚扰试验静电放电试验3术语和定义下列术语和定义适用于本标准。3.1配电线路故障指示器fault indicator for distribution lines一种用来指示配电系统中配电线路发生短路故障及接地故障并能够进行故障相别指示的检测装置。根据用途可分为电缆型和架空型。3.2架空型故障指示器fault indicator for overhead line一种应用在架空线路上的故障指示器。一般为集传感器、信号传输和就地指示部分为一体的全密闭结构。3.3电缆型故障指示器fault indicator for power cable一种应用在电缆线路上的故障指示器。1
