连铸用铝碳质耐火制品 YBT 007-1991.pdf
蜗牛文库
-高品质阅读，高比例分成-
温馨提示：
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
1. 部分包含数学公式或PPT动画的文件，查看预览时可能会显示错乱或异常，文件下载后无此问题，请放心下载。
2. 本文档由用户上传，版权归属用户，汇文网负责整理代发布。如果您对本文档版权有争议请及时联系客服。
3. 下载前请仔细阅读文档内容，确认文档内容符合您的需求后进行下载，若出现内容与标题不符可向本站投诉处理。
4. 下载文档时可能由于网络波动等原因无法下载或下载错误，付费完成后未能成功下载的用户请联系客服处理。
网站客服：3074922707
连铸用铝碳质耐火制品
YBT
007-1991
连铸用铝碳质
耐火
制品
007
1991

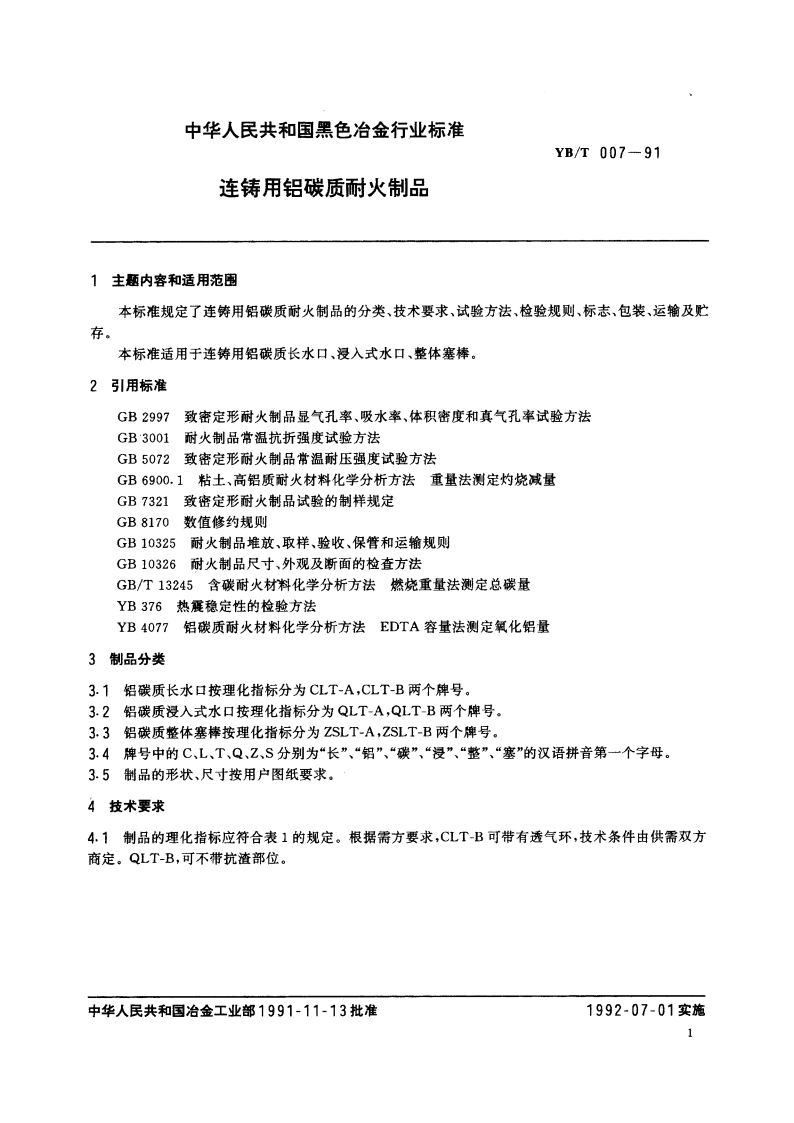

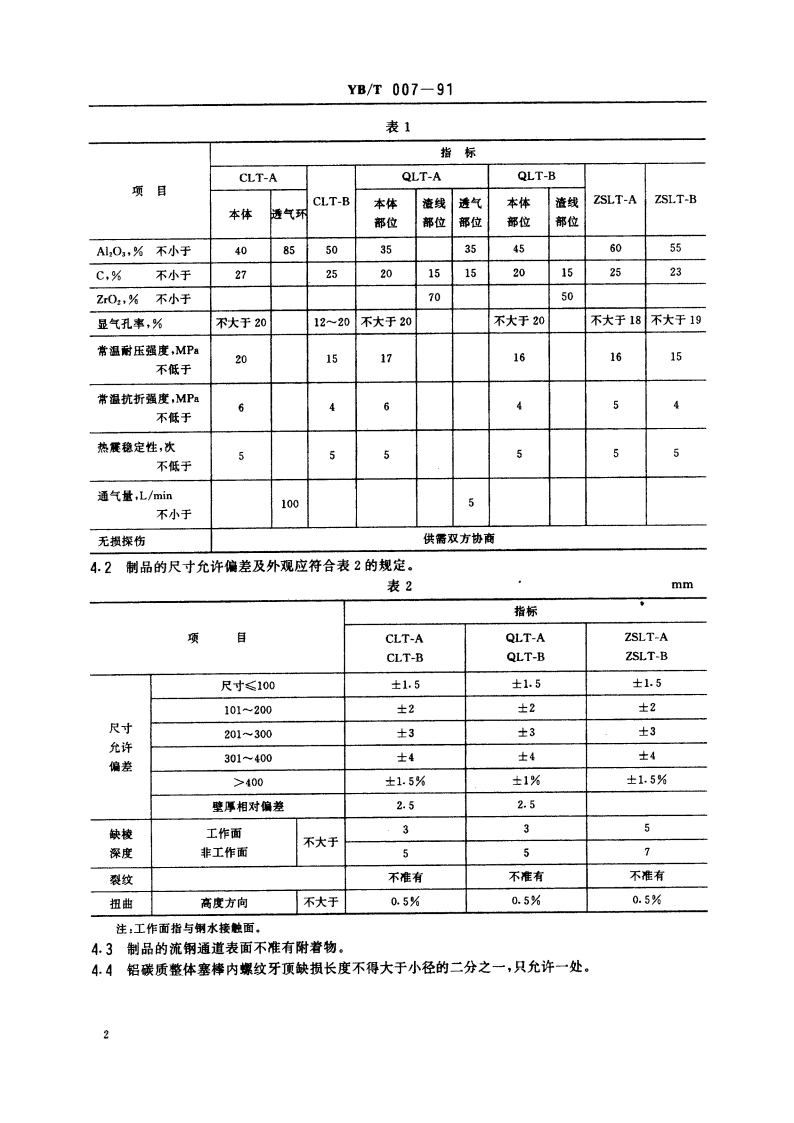

Q44YB中华人民共和国黑色冶金行业标准YB/T 007-91连铸用铝碳质耐火制品1991-11-13发布1992-07-01实施中华人民共和国冶金工业部发布YB/T007-91表1指标CLT-AQLT-AQLT-B项目ClT-B本体渣线透气本体渣线ZSLT-AZSLT-B本体透气环部位部位部位部位部位Al2O3,%不小于4085503535456055C.%不小于272520151520152523ZrO2,%不小于7050显气孔率，%不大于201220不大于20不大于20不大于18不大于19常温耐压强度，MPa201517161615不低于常温抗折强度，MPa6654不低于热震稳定性，次555555不低于通气量，L/min1005不小于无损探伤供需双方协商4.2制品的尺寸允许偏差及外观应符合表2的规定。表2mm指标项目CLT-AQLT-AZSLT-ACLT-BQLT-BZSLT-B尺寸100士1.5士1.5士1.5101200士2士2士2尺寸201300士3士3士3允许301400士4士4士4偏差400士1.5%1%士1.5%壁厚相对偏差2.52.5缺棱工作面335不大于深度非工作面557裂纹不准有不准有不准有扭曲高度方向不大于0.5%0.5%0.5%注：工作面指与钢水接触面4.3制品的流钢通道表面不准有附着物。4.4铝碳质整体塞棒内螺纹牙顶缺损长度不得大于小径的二分之一，只允许一处。2
