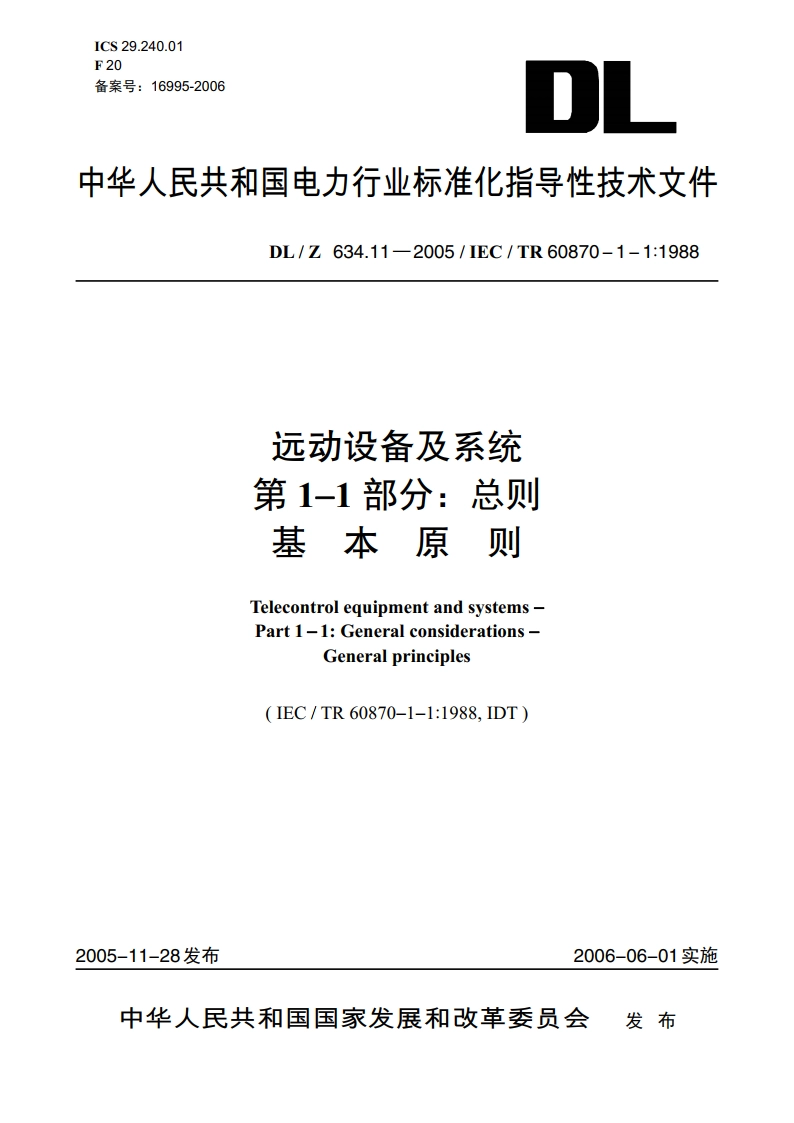

远动设备及系统 第1-1部分：总则 基本原则 DLZ 634.11-2005.pdf

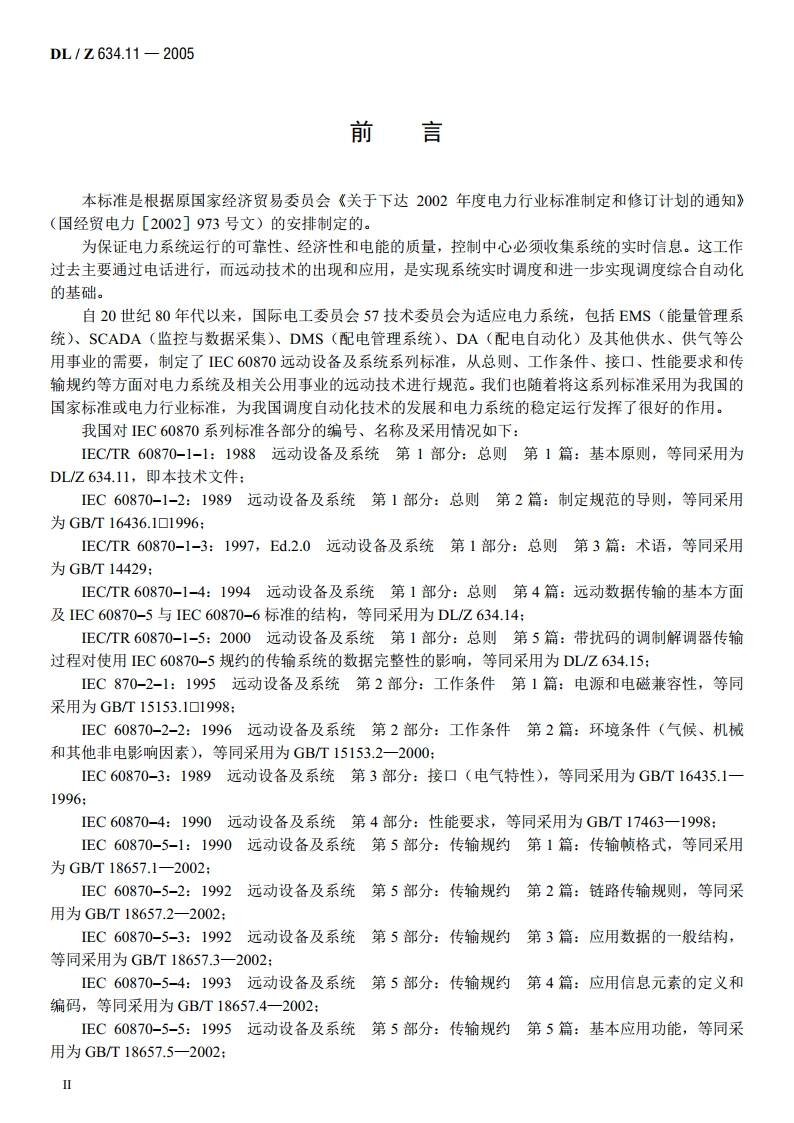

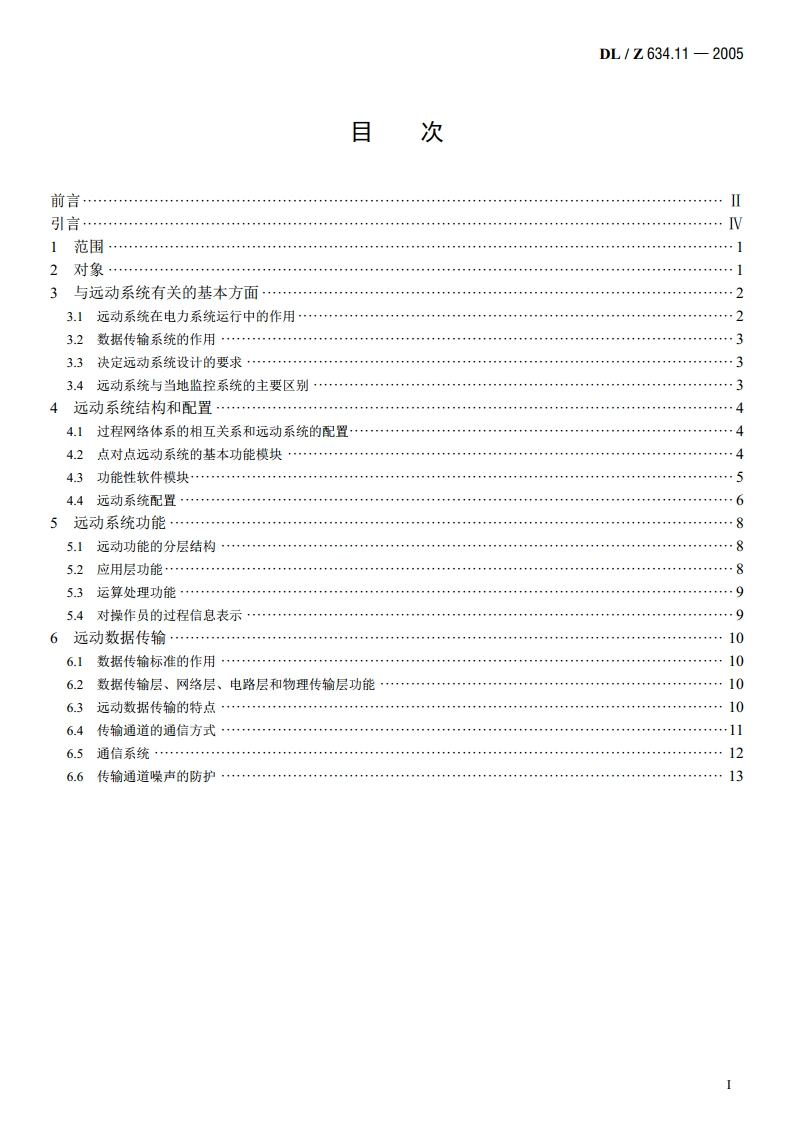

DL/Z634.11-2005目次前言川引言W】范围12对象3与远动系统有关的基本方面23】远动系统在电力系统运行中的作用232数据传输系统的作用333决定远动系统设计的要求9999999909,33.4远动系统与当地监控系统的主要区别011,34远动系统结构和配置99999441过程网络体系的相互关系和远动系统的配置9999442点对点远动系统的基本功能模块01144.3功能性软件模块54.4元动系统配置965远动系统功能085.】远动功能的分层结构0852应用层功能0853运算处理功能11,95.4对操作员的过程信息表示。96远动数据传输106】数据传输标准的作用1062数据传输层、网络层、电路层和物理传输层功能1063远动数据传输的特点106.4传输通道的通信方式116.5通信系统126.6传输通道噪声的防护13DL/Z634.11-2005前言本标准是根据原国家经济贸易委员会关于下达2002年度电力行业标准制定和修订计划的通知(国经贸电力2002973号文)的安排制定的。为保证电力系统运行的可靠性、经济性和电能的质量，控制中心必须收集系统的实时信息。这工作过去主要通过电话进行，而远动技术的出现和应用，是实现系统实时调度和进一步实现调度综合自动化的基础。自20世纪80年代以来，国际电工委员会57技术委员会为适应电力系统，包括EMS(能量管理系统)、SCADA(监控与数据采集)、DMS(配电管理系统)、DA(配电自动化)及其他供水、供气等公用事业的需要，制定了IEC60870远动设备及系统系列标准，从总则、工作条件、接口、性能要求和传输规约等方面对电力系统及相关公用事业的远动技术进行规范。我们也随着将这系列标准采用为我国的国家标准或电力行业标准，为我国调度自动化技术的发展和电力系统的稳定运行发挥了很好的作用。我国对IEC60870系列标准各部分的编号、名称及采用情况如下：IEC/TR60870-1-1:1988远动设备及系统第1部分：总则第1篇：基本原则，等同采用为DL/Z634.11,即本技术文件；IEC60870-1-2:1989远动设备及系统第1部分：总则第2篇：制定规范的导则，等同采用为GB/T16436.11996：IEC/TR60870-1-3:1997,Ed.2.0远动设备及系统第1部分：总则第3篇：术语，等同采用为GB/T14429;IEC/TR60870-1-4:1994远动设备及系统第1部分：总则第4篇：远动数据传输的基本方面及IEC60870-5与IEC60870-6标准的结构，等同采用为DL/Z634.14:IEC/TR60870-1-5:2000远动设备及系统第1部分：总则第5篇：带扰码的调制解调器传输过程对使用IEC60870-5规约的传输系统的数据完整性的影响，等同采用为DL/Z634.15;IEC870-2-1:1995远动设备及系统第2部分：工作条件第1篇：电源和电磁兼容性，等同采用为GB/T15153.11998:IEC60870-2-2:1996远动设备及系统第2部分：工作条件第2篇：环境条件（气候、机械和其他非电影响因素)，等同采用为GB/T15153.2-2000;IEC60870-3:1989远动设备及系统第3部分：接口（电气特性），等同采用为GB/T16435.1一1996:IEC60870-4:1990远动设备及系统第4部分：性能要求，等同采用为GB/T17463-1998;IEC60870-5-1:1990远动设备及系统第5部分：传输规约第1篇：传输帧格式，等同采用为GB/T18657.1-2002;IEC60870-5-2:1992远动设备及系统第5部分：传输规约第2篇：链路传输规则，等同采用为GB/T18657.22002:IEC60870-5-3:1992远动设备及系统第5部分：传输规约第3篇：应用数据的一般结构，等同采用为GB/T18657.3-2002:IEC60870-5-4:1993远动设备及系统第5部分：传输规约第4篇：应用信息元素的定义和编码，等同采用为GB/T18657.42002;IEC60870-5-5:1995远动设备及系统第5部分：传输规约第5篇：基本应用功能，等同采用为GB/T18657.52002:DL/Z634.11-2005引言远动系统用于监视和控制广域分布的过程，它由各种设备和功能构成。这些设备和功能对必要的过程信息进行采集、处理、传输和显示。远动系统的性能基本上取决于：1)从源发站到目的站传输信息的数据完整性；2)信息向目的站传输的速度。数据完整性是从源发站到目的站信息内容传输的不变性。信息传输速度通过总传输时间度量。有些信息（例如命令）的传输要求响应速度很高，而环境条件却可能很严酷，因此有必要制定针对数据采集和数据传输的相应标准，以满足对数据完整性和传输效率的严格要求。应注意，本系列标准文件虽然是专为电力系统的远动系统制定的，但也可以应用到其他领域，如供水、供气等。本系列标准文件的目的是为远动系统的合理规划设计和可靠运行提供适当的信息，分为几个部分，见第2章。本指导性技术文件试图向使用者描述远动系统及其元素的概貌，介绍必要的基础知识，以便更清楚地理解本系列标准的其他后续部分。IV
