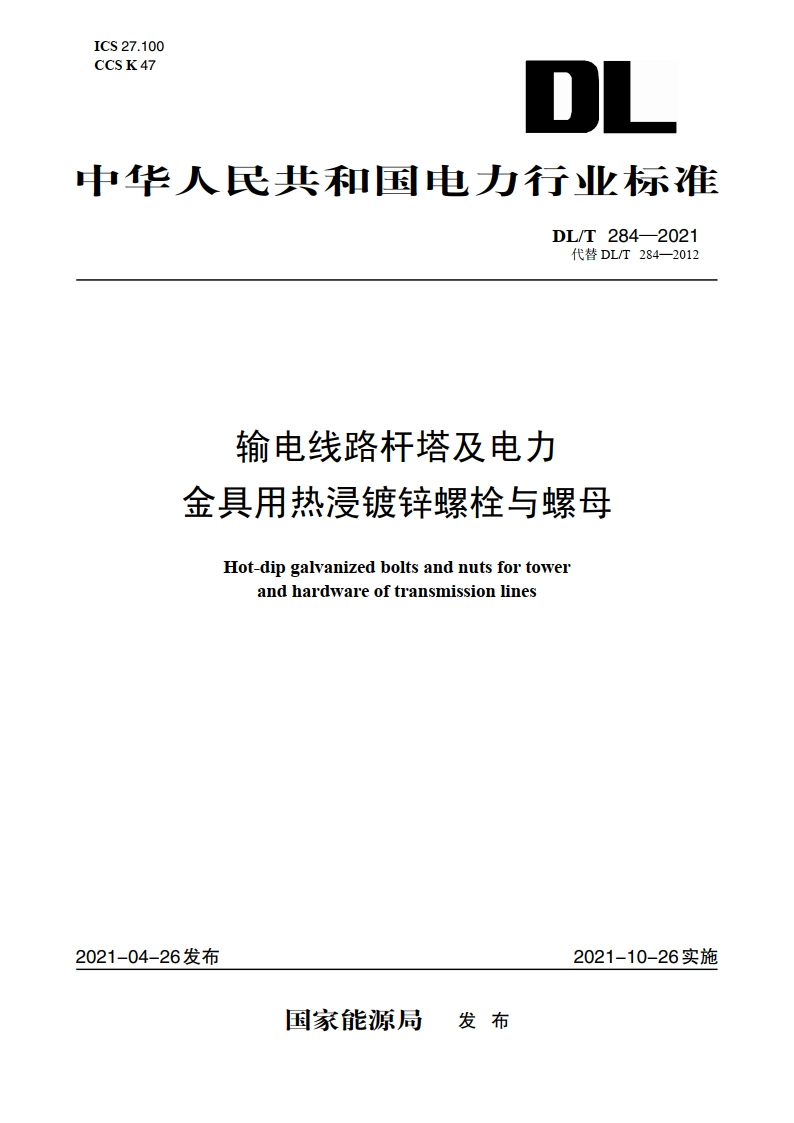

输电线路杆塔及电力金具用热浸镀锌螺栓与螺母 DLT 284-2021.pdf

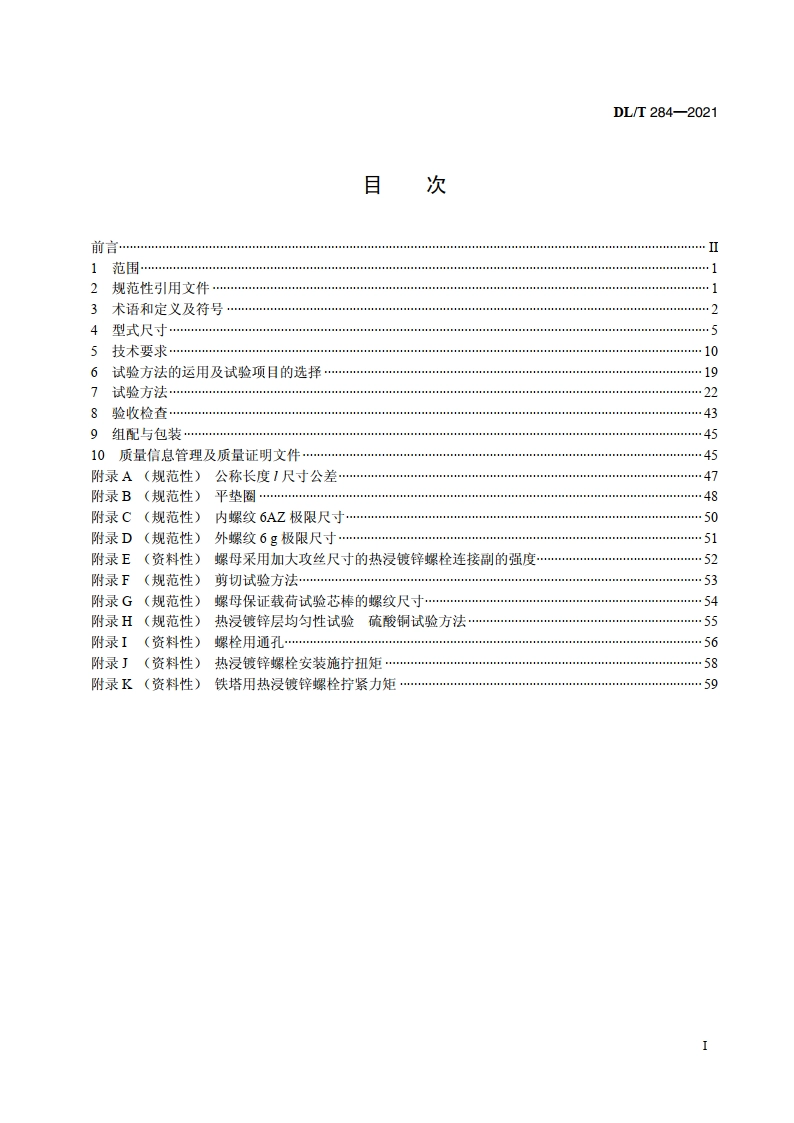

DL/T284-2021目次前言1范围2规范性引用文件3术语和定义及符号4型式尺寸5技术要求6试验方法的运用及试验项目的选择7试验方法8验收检查439组配与包装4510质量信息管理及质量证明文件45附录A(规范性)公称长度1尺寸公差47附录B（规范性）平垫圈48附录C(规范性)内螺纹6AZ极限尺寸50附录D(规范性)外螺纹6g极限尺寸51附录E(资料性)螺母采用加大攻丝尺寸的热浸镀锌螺栓连接副的强度52附录F(规范性)剪切试验方法53附录G(规范性)螺母保证载荷试验芯棒的螺纹尺寸附录H(规范性)热浸镀锌层均匀性试验硫酸铜试验方法55附录I(资料性)螺栓用通孔56附录J(资料性)热浸镀锌螺栓安装施拧扭矩附录K(资料性)铁塔用热浸镀锌螺栓拧紧力矩IDL/T284-2021输电线路杆塔及电力金具用热浸镀锌螺栓与螺母1范围本文件规定了螺纹规格为M10M64、性能等级为4.8、5.6、5.8、6.8、8.8和10.9级输电线路杆塔及电力金具用热浸镀锌六角头螺栓（以下简称“螺栓”）、脚钉、六角螺母（以下简称“螺母”）和六角薄螺母（以下简称“薄螺母”）的型式尺寸、技术要求、试验方法的运用及试验项目的选择、验收检查、组配与包装和质量信息管理及质量证明文件本文件规定采用加大攻丝尺寸的内螺纹，以容纳热浸镀锌层，满足镀锌外螺纹与内螺纹配合要求。本文件适用于输电线路杆塔、电力金具及其他用钢制紧固连接用零件。注：按本文件生产的紧固件适用的温度为-50+150，当使用温度超出该范围时，使用者应向有关方面咨询。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3普通螺纹收尾、距、退刀槽和角GB/T411型六角螺母C级GB/T90.1紧固件验收检查GB/T90.2紧固件标志与包装GB/T90.3紧固件质量保证体系GB/T95平垫圈C级GB/T192普通螺纹基本牙型GB/T196普通螺纹基本尺寸GB/T197普通螺纹公差GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T229金属材料夏比摆锤冲击试验方法GB/T230.1金属材料洛氏硬度试验第1部分：试验方法GB/T231.1金属布氏硬度试验第1部分：试验方法GB/T699优质碳素结构钢GB/T2694输电线路铁塔制造技术条件GB/T2828.1计数抽样检验程序第1部分：按接收质量限(AQL)检索的逐批检验抽样计划GB/T3077合金结构钢GB/T3098.1紧固件机械性能螺栓、螺钉和螺柱GB/T3098.2紧固件机械性能螺母GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母GB/T3103.3紧固件公差平垫圈GB/T4340.1金属材料维氏硬度试验第1部分：试验方法GB/T4956磁性基体上非磁性覆盖层覆盖层厚度测量磁性法
