钻探用钻压表、压力表通用技术条件 DZT 0177-1997.pdf

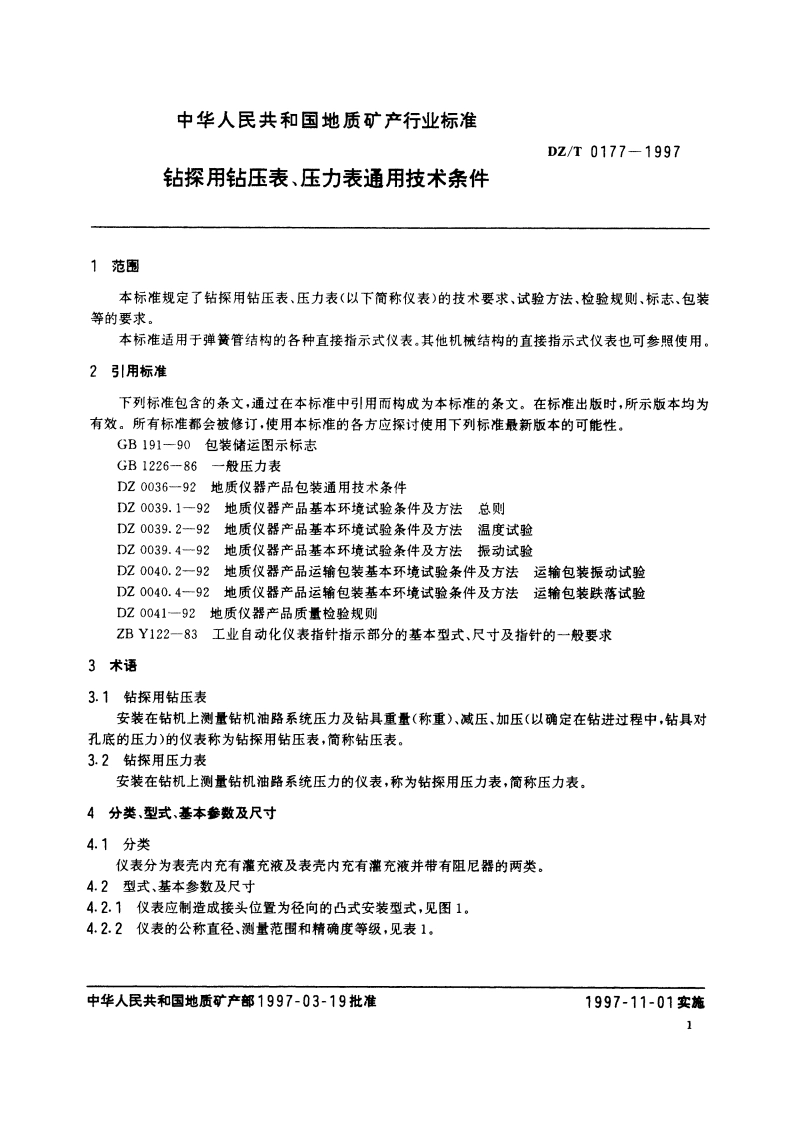

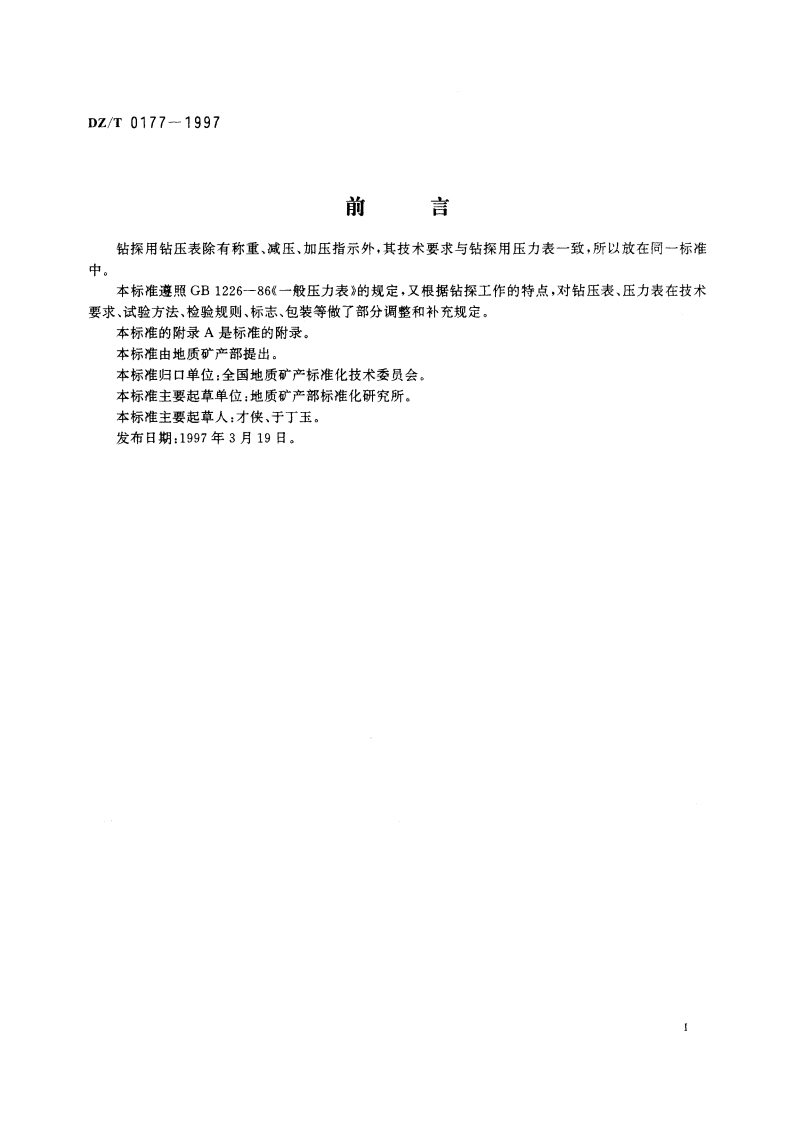

ICS 17.100备案号：203-1997DZ中华人民共和国地质矿产行业标准DZ/T0177-1997钻探用钻压表、压力表通用技术条件1997-03-19发布1997-11-01实施中华人民共和国地质矿产部发布DZ/T0177-1997前言钻探用钻压表除有称重、减压、加压指示外，其技术要求与钻探用压力表一致，所以放在同一标准中本标准遵照GB1226-86一般压力表的规定，又根据钻探工作的特点，对钻压表、压力表在技术要求、试验方法、检验规则、标志、包装等做了部分调整和补充规定。本标准的附录A是标准的附录。本标准由地质矿产部提出。本标准归口单位：全国地质矿产标准化技术委员会。本标准主要起草单位：地质矿产部标准化研究所。本标准主要起草人：才侠、于丁玉。发布日期：1997年3月19日。中华人民共和国地质矿产行业标准DZ/T0177-1997钻探用钻压表、压力表通用技术条件1范围本标准规定了钻探用钻压表、压力表（以下简称仪表）的技术要求、试验方法、检验规则、标志、包装等的要求。本标准适用于弹簧管结构的各种直接指示式仪表。其他机械结构的直接指示式仪表也可参照使用。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191-90包装储运图示标志GB1226-86一般压力表DZ0036-92地质仪器产品包装通用技术条件DZ0039.1-92地质仪器产品基本环境试验条件及方法总则DZ0039.2-92地质仪器产品基本环境试验条件及方法温度试验DZ0039.4-92地质仪器产品基本环境试验条件及方法振动试验DZ0040.2-92地质仪器产品运输包装基本环境试验条件及方法运输包装振动试验DZ 0040.4-92地质仪器产品运输包装基本环境试验条件及方法运输包装跌落试验DZ0041-92地质仪器产品质量检验规则ZBY122-83工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般要求3术语3.1钻探用钻压表安装在钻机上测量钻机油路系统压力及钻具重量（称重）、减压、加压（以确定在钻进过程中，钻具对孔底的压力)的仪表称为钻探用钻压表，简称钻压表。3.2钻探用压力表安装在钻机上测量钻机油路系统压力的仪表，称为钻探用压力表，简称压力表。4分类、型式、基本参数及尺寸4.1分类仪表分为表壳内充有灌充液及表壳内充有灌充液并带有阻尼器的两类。4.2型式、基本参数及尺寸4.2.1仪表应制造成接头位置为径向的凸式安装型式，见图1。4.2.2仪表的公称直径、测量范围和精确度等级，见表1。中华人民共和国地质矿产部1997-03-19批准1997-11-01实施1DZ/T0177-1997120120d三dd、d螺钉安装式尺寸d螺环安装式尺寸图1（示意图）表1测量范围外壳公称直径压力表钻压表精确度等级mm压力压力称重（减压）、加压MPaMPakN60(65)4按配用钻机要求及油缸内径06,010.01606,010,016100(105)2.5,1.5和活塞杆直径来确定，由具体025,040025,0401502.51.5产品标准给出4.2.3仪表的最小分度值，应符合表2的规定。称重（减压）、加压最小分度值，应按表2规定的相应最小分度值原则确定。表2外壳公称直径，mm60(65)100(105)150最小分度值，MPa精确度等级42.5,1.52.5.1.5压力测量范围,MPa060.20.20.10100.50.20.20160.50.20.202510.50.5040210.54.2.4仪表外壳的主要安装尺寸及接头螺纹应符合表3的规定。见图1和图2。表3mmDdodidLdsd60(65)725M851.514M14X1.55100(105)1186M1151.520M20X1.561501656M1621.520M20X1.562Dz/T0177-1997图2（示意图）5技术要求51环境条件仪表的压力一般应使用至测量上限值的3/4。仪表经过环境试验后，性能、结构及外观质量检验结果应符合本标准及具体产品标准的技术要求。5.1.1温度试验条件a)工作温度范围：一1060：一2570：b)贮存温度范围：一4070.5.1.2振动试验条件a)扫颜试验条件扫频循环范围：10Hz30Hz10Hz扫频速率：loct/min加速度：10m/s循环次数：100次工作状态：正常工作状态（负荷为测量上限的50%）b)定频试验条件频率：25Hz振幅：0.5mm保持时间：3.5h工作状态：正常工作状态（负荷为测量上限的50%）5.1.3运输包装振动试验条件a)定频试验条件频率：5、10、20、30Hz加速度及允差：10m/s2士2.5m/s3持续时间：60min/每个频率点上b)扫频试验条件循环须率：5Hz35Hz5Hz加速度及允差：10m/s2士2.5m/s循环次数：10次/轴扫频速率：1倍频程/min3
