钻石分级标准 DZT 0046-1993.pdf

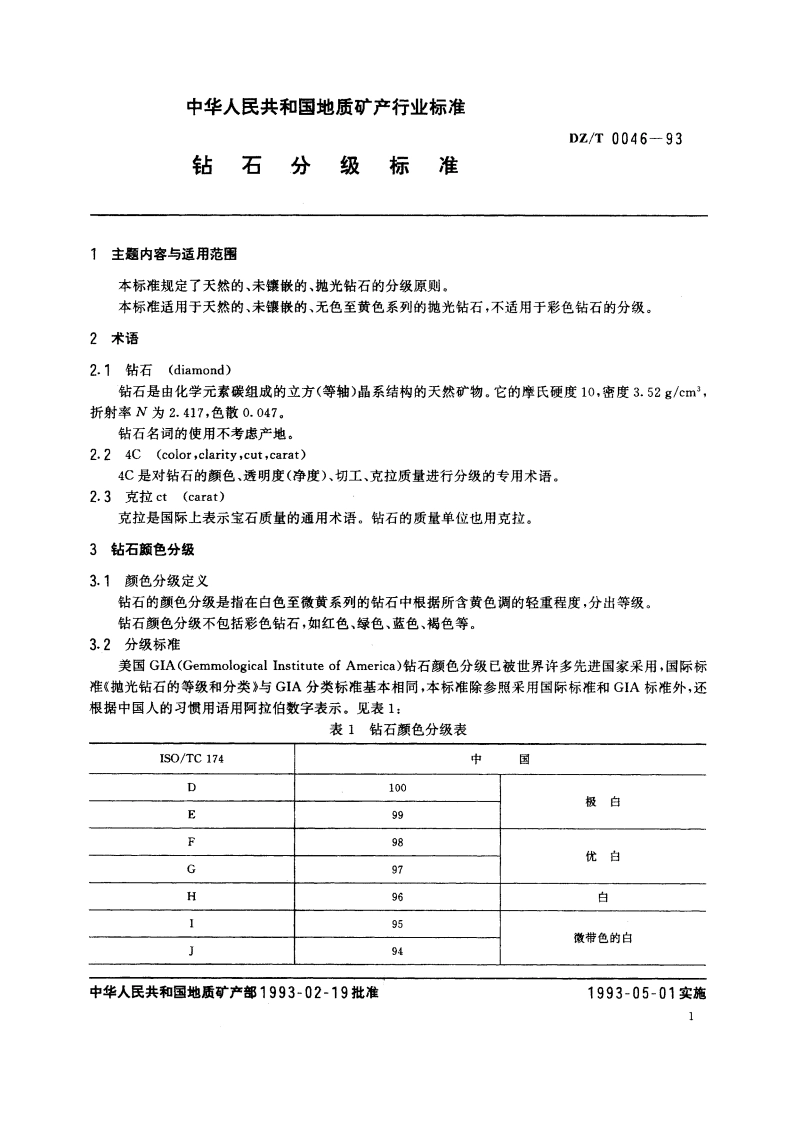

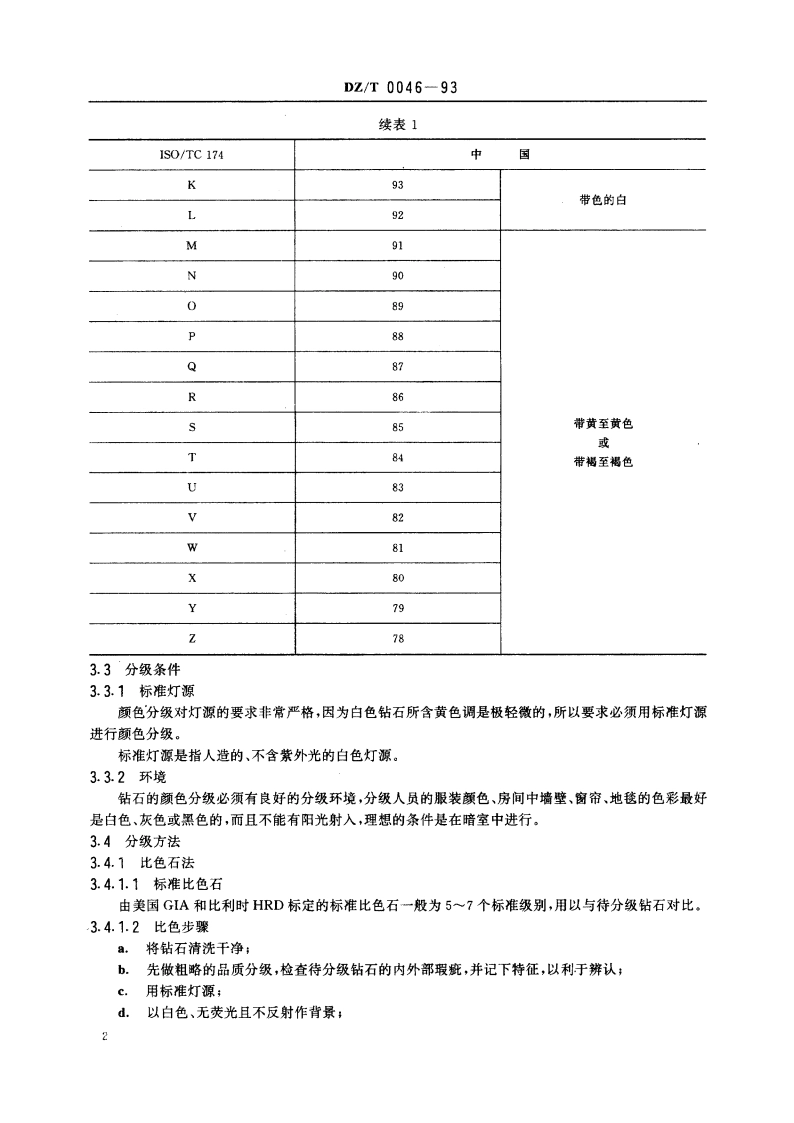

DZ中华人民共和国地质矿产行业标准DZ/T0046-93钻石分级标准1993-02-19发布1993-05-01实施中华人民共和国地质矿产部发布中华人民共和国地质矿产行业标准DZ/T0046-93钻石分级标准1主题内容与适用范围本标准规定了天然的、未镶嵌的、抛光钻石的分级原则。本标准适用于天然的、未镶嵌的、无色至黄色系列的抛光钻石，不适用于彩色钻石的分级。2术语2.1钻石(diamond)钻石是由化学元素碳组成的立方（等轴）晶系结构的天然矿物。它的摩氏硬度10，峦度3.52g/cm3,折射率N为2.417，色散0.047。钻石名词的使用不考虑产地。2.2 4C(color,clarity,cut,carat)4C是对钻石的颜色、透明度（净度）、切工、克拉质量进行分级的专用术语。2.3克拉ct(carat)克拉是国际上表示宝石质量的通用术语。钻石的质量单位也用克拉。3钻石颇色分级3.1颜色分级定义钻石的颜色分级是指在白色至微黄系列的钻石中根据所含黄色调的轻重程度，分出等级。钻石颜色分级不包括彩色钻石，如红色、绿色、蓝色、褐色等。3.2分级标准美国GLA(Gemmological Institute of America)钻石颜色分级已被世界许多先进国家采用，国际标准抛光钻石的等级和分类与G1A分类标准基本相同，本标准除参照采用国际标准和GIA标准外，还根据中国人的习惯用语用阿拉伯数字表示。见表1：表1钻石颜色分级表ISO/TC 174中国D100极白E99F98优自G97H96白195微带色的白94中华人民共和国地质矿产部1993-02-19批准1993-05-01实施DZ/T0046-93e.用白色纸折成V字型，将比色石台面朝下，各相距1cm左右，由左至右颜色等级依次降低排列；f.冷静观察比色石35min,以熟悉各比色石之间的颜色差异；g将待分级钻石台面朝下，由右至左依次与各比色石相对，如有疑问列入较低等级；h.观察方向应垂直钻石底层或平行于钻石腰部进行比色；i.比较尖顶和腰部两旁颜色集中的地方，比色石与待比钻石比色时应比同样的地方；j轻轻移动折纸和灯源的距离，以消除某些反射光，如果反射光太强，可对钻石呵气，消除反射光k.检查荧光反应，记下反应强度；1.比色完成后，重新检查被分级钻石特征，以免换错。3.4.2色度仪法3.4.2.1色度仪测定钻石的颜色是用分光光度计在可见光(700360nm)范围内对钻石进行扫描，测定被测钻石的色度坐标值，根据样品的克拉质量和色度坐标查表或作色度图，以确定样品的颜色等级。3.4.2.2操作步骤a.开机预热后，对标准白板进行测试；b.将样品清洗干净；c.放于样品台上；d.按操作键对样品进行700360nm扫描；e.用给出的x,y坐标值查表得出样品的级别。4钻石净度分级4.1净度分级标准美国宝石学院(GIA)制定的钻石净度分类方法已普遍被全世界各钻石销售组织采纳。本标准中的净度分级亦采用GIA钻石净度分级原则，用10倍放大镜观察，将钻石的净度分为六个级别。4.1.1无瑕级(FL)钻石的内部和外部无瑕疵。但下列情况仍属无瑕级：a.额外刻面在底层，顶部未见；b.原品面在腰部最大宽度内，不影响腰部对称，顶部未见；c.内部生长线不反射，呈白色或显其他颜色，不影响透明度。4.1.2内部无瑕级(IF)钻石的内部无瑕疵，但外部有极小的瑕疵，可经重新加工后除去。表面生长线如无法经重新加工除去，仍可列为内部无瑕级。4.1.3极微瑕级(VVS)极微小的现疵，极难观察，其主要现象有：a.小点；b.微云状物；c.发状小裂纹；d.碎伤；e.内部生长线。可进一步细分为VVS和VVS24.1.4微瑕级(VS)微小瑕疵不易观察，主要现象有：a.微小结晶包体；3DZ/T0046-93b.小云状物：c小羽状裂纹。可细分为VS,和VS。4.1.5瑕疵级(SI)极易观紫到明显的瑕疵，但肉眼无法观絮到，其主要现象有：a.结晶包体：b.云状物：c.羽状裂纹。可细分为SL和Sl4.1.6重瑕级(I)明显的瑕疵一眼即见，而且用肉眼从顶部也可见到，各种瑕疵均可见到。也可细分为【1、和【，4.2瑕疵术语4.2.1外部瑕疵(blemishs)大多数外部瑕疵可在不损失很多质量的情况下，经加工后除去，它们多数是在切磨或佩戴时不小心造成的。4.2.1.1磨损(abrasion.)钻石的刻面或尖底呈白雾状或喷砂状，而不是原来的锐利直线。4.2.1.2额外刻面(extra facets)近腰部除了应有的对称刻面外，所多出来的刻面为额外刻面4.2.1.3原晶面(natural)为了保留更多的质量，经常在腰部或靠近腰都的地方，保留一些钻石原来的结晶面。在这些结晶面上常可见到钻石的一些生长结构，如三角凹痕和生长纹等。4.2.1.4伤痕(nick)在钻石腰部或刻面棱线上的撞伤。4.2.1.5小白点(pit)钻石表面上极小的缺口，看起来像一小白点。4.2.1.6磨痕(polish lines).加工时所留下的线状痕迹，都限定在一定刻面上平行排列。4.2.1.7彦伤疤(polish mark)钻石刻面上呈模糊状的疤痕，且清洗不掉，为抛光时所留。4.2.1.8粗糙腰围(rough girdle)腰部表面成为粗糙的糖粒状，这是因为打圆时处理不当所致。4.2.1.9刮伤(scratch)钻石表面呈现一条很细的弯曲或直线，是由于受另一颗钻石刮到而致。4.2.1.10外部生长线(surface graining)在反射光下，钻石刻面上见到的很细的白色直线或齿状线，常横跨几个刻面，这是钻石结晶时，内部原子排列不规则所形成的一种现象。4.2.2内部瑕疵(inclusious)4.2.2.1毛边(bearding,feathering)钻石腰部有须状裂纹伸入石内，这是打圆时形成的。4.2.2.2碎伤(bruish)钻石表面因受到尖锐物，如另一颗钻石尖底的撞击而造成的碰伤，且成根状伸入钻石内。
