铝用炭素材料取样方法 第4部分 阴极糊 YST 62.4-2005.pdf

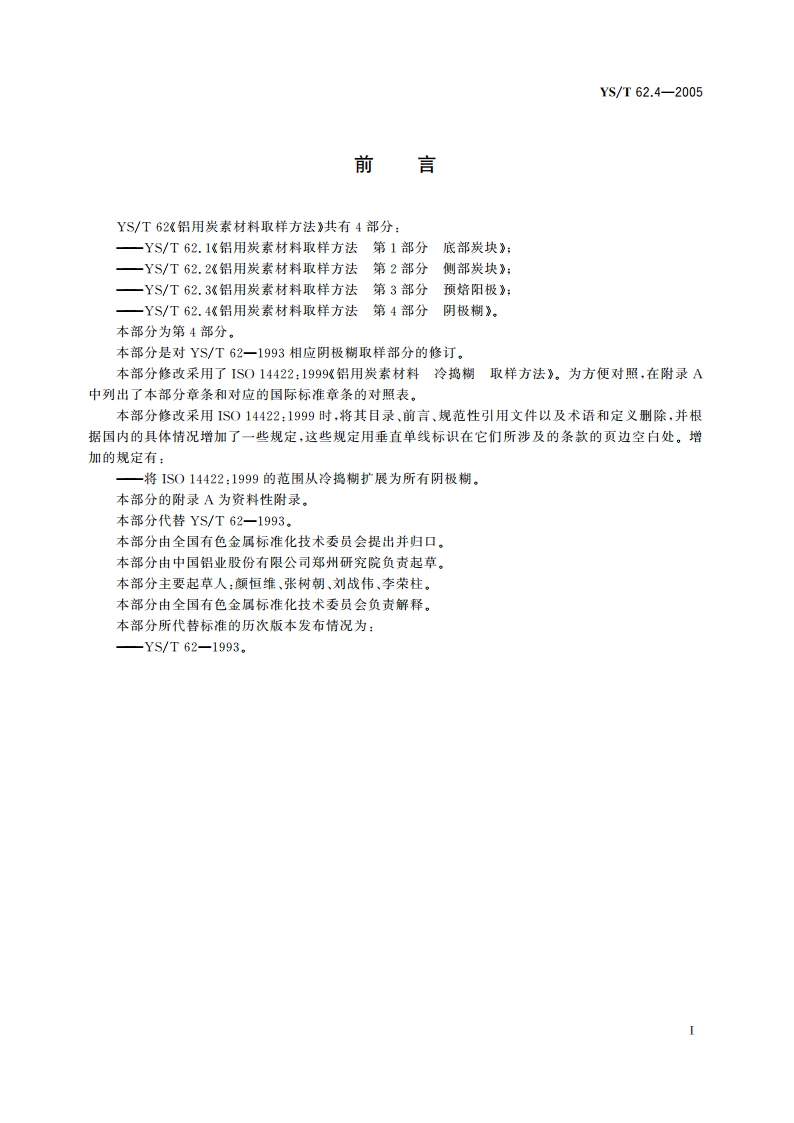

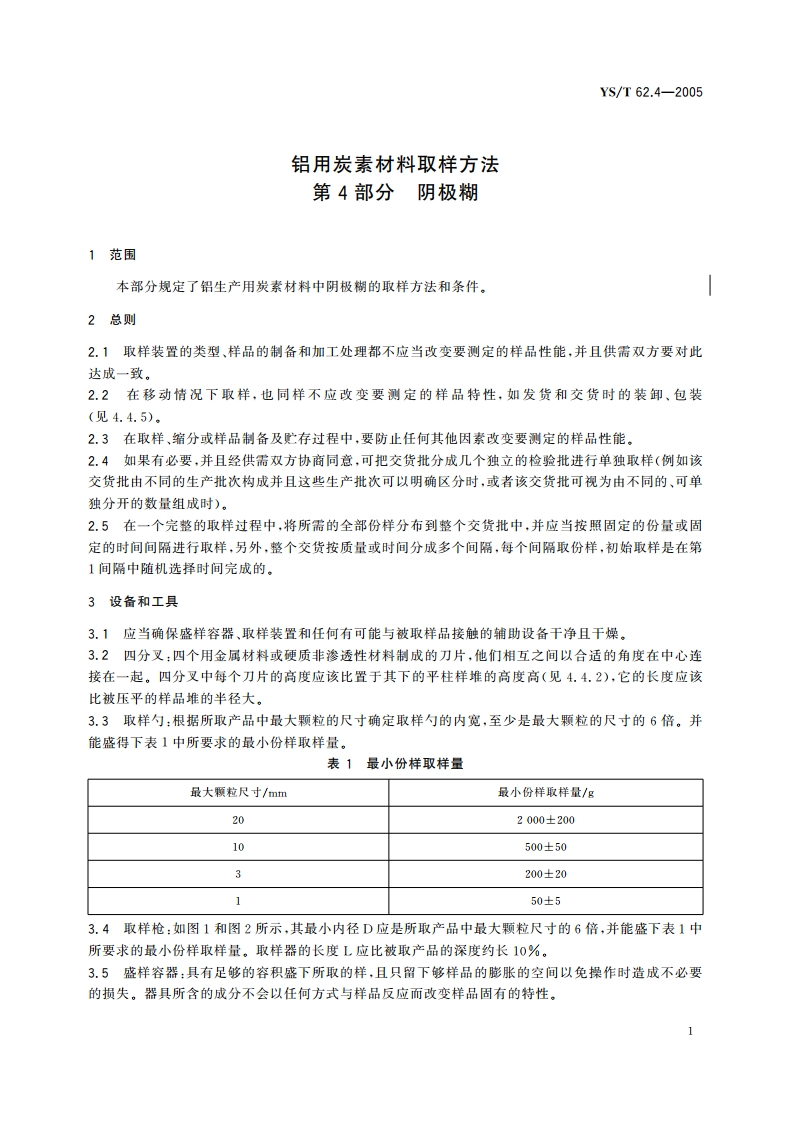

YS/T62.4-2005前言YS/T62铝用炭素材料取样方法共有4部分：YS/T62.1铝用炭素材料取样方法第1部分底部炭块：YS/T62.2铝用炭素材料取样方法第2部分侧部炭块：YS/T62.3铝用炭素材料取样方法第3部分预焙阳极：YS/T62.4铝用炭素材料取样方法第4部分阴极糊。本部分为第4部分。本部分是对YS/T62-1993相应阴极糊取样部分的修订。本部分修改采用了ISO14422:1999铝用炭素材料冷捣糊取样方法。为方便对照，在附录A中列出了本部分章条和对应的国际标准章条的对照表。本部分修改采用ISO14422:1999时，将其目录、前言、规范性引用文件以及术语和定义删除，并根据国内的具体情况增加了一些规定，这些规定用垂直单线标识在它们所涉及的条款的页边空白处。增加的规定有：将ISO14422:1999的范围从冷捣糊扩展为所有阴极糊。本部分的附录A为资料性附录。本部分代替YS/T62-1993。本部分由全国有色金属标准化技术委员会提出并归口。本部分由中国铝业股份有限公司郑州研究院负责起草。本部分主要起草人：颜恒维、张树朝、刘战伟、李荣柱。本部分由全国有色金属标准化技术委员会负责解释。本部分所代替标准的历次版本发布情况为：YS/T62-1993.IYS/T 62.4-2005单位为毫米1A-A3AL1切口锋：D内径；L长度。图1开口取样器单位为毫米A-AoAD内径：L长度。图2闭口取样器4步骤4.1份样质量通过观察产品中最大颗粒的尺寸，按照表1决定最小的份样取样量。注：在取样过程中要避免系统误差。4.2最终样品质量按照表2，根据被取产品的总量来决定最终样品总量的最低限。如果取得的量少于6次测定所需的试样量，那么最终样品总量就要增加到6次测定所需的试样量。表2最终样品的最小总量所取产品质量/t最终样品总量/kg5101610502450100322
